2. Создание элементов окна трендов параметров пид-регулятора
Для отображения трендов сначала необходимо назначить архивирование тегов, для которых будут строиться графики, с помощью раздела Tag Logging. Выбираем из контекстного меню Значка Archives пункт New и следуя инструкциям, создаем архивы для нужных тегов
Рис 28. Создание нового архива с помощью Tag Logging
Рис 29. Список созданных архивов
Теперь разместим в кадре Trends_pid помимо кнопки возврата на главную страницу (создается аналогично кнопкам перехода на окна трендов) элемент Online Trend Control.
В окне настроек указываем архивы тегов и название графика.

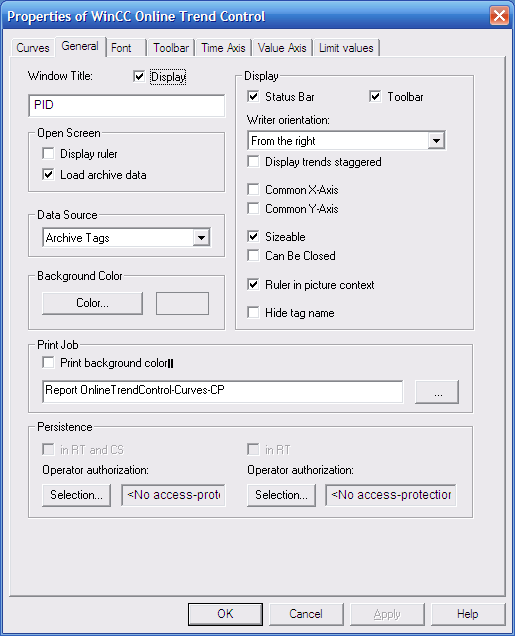

Рис 30. Окна настроек графиков
Аналогично создаем график для значений каналов ПИД регулятора
Рис 31. Окна настроек графиков
В результате получим окно следующего вида:
Рис 32. Окно трендов параметров регулятора
3. Создание элементов окна трендов параметров печи
Разместим на кадре Trends помимо кнопки возврата на главную страницу (создается аналогично кнопкам перехода на окна трендов) элемент Online Trend Control.
Всего на кадре будет 3 поля для графиков: для положения задвижки газа, расхода газа и температуры выходящих газов.
Рис 33. Создание и настройка окон трендов
Также разместим поле Online Table Control для отображения данных в табличной форме, для удобства вопсприятия.
Рис 34. Создание и настройка окон таблиц
Так же создал формы для отображения трендов и таблицы для остальных параметров. Итоговое окно выглядит следующим образом
Рис 35. Готовое окно кадра Trends
Приложение
Адрес |
Описание |
M 0.0 |
Вкл/выкл ручное управление задвижкой газа |
MD1 |
Температура отходящих газов (0-1100 0С) |
MD5 |
Задание температуры отходящих газов (0-1100 0С) |
MD9 |
Вход MAN регулятора (0-100%) |
MD13 |
Положение задвижки газа (0-100%) |
MD17 |
Задание положения задвижки при ручном управлении (для входа MAN) |
MD21 |
Положение задвижки воздуха (0-100%) |
MD25 |
Расход газа (0-4000 м3/ч) |
MD29 |
Расход воздуха (0-50000м3/ч) |
MD33 |
Уровень насыпи в холодильнике (0-100%) |
MD38 |
Скорость вращения печи (0-1.34 об/мин) |
M37.0 |
Кнопка «Пуск» |
M37.1 |
Сигнал «Факел погас» |
M37.2 |
Сигнал «Холодильник переполнен» |
M37.3 |
Сигнал «Превышение допустимой температуры» |
M37.4 |
Включение регулятора температуры |
M37.5 |
Кнопка «Стоп» |
M37.6 |
Аварийная остановка системы |
M37.7 |
Разрешение проведения обжига (нет аварий) |
M50.2 |
Заслонки открыты |
