6 Описание лабораторного макета

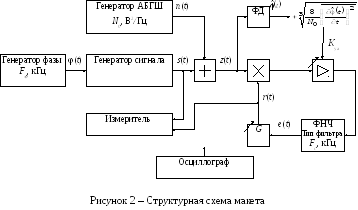

В макете, схема которого приведена на рис. 2, реализована адаптивная система ФАПЧ с настройкой по входному сигналу. Макет состоит из следующих элементов:

• генератора фазы сигнала , которая изменяется по гармоническому закону с частотой (частоту можно изменять);

• генератора сигнала, которым является гармоническое колебание с частотой ;

• генератора аддитивного белого гауссовского шума (АБГШ), спектральную плотность мощности которого можно изменять;

• системы ФАПЧ, которая содержит усилитель с переменным коэффициентом усиления; можно выбрать один из трех типов фильтров системы: “Без фильтра”, “RC-фильтр” и “ПИФ”; частоты среза фильтров можно изменять;

• устройства адаптации, которое содержит фазовый детектор и блок расчета усиления системы ФАПЧ , который изменяет коэффициент усиления усилителя в системе;

• измерителя суммарной среднеквадратической погрешности, который рассчитывает средний квадрат разности фаз заданного сигнала и сигнала управляемого генератора ;

• осциллографа, который позволяет наблюдать временные диаграммы сигналов в разных точках схемы.

7 Требования к отчету

7.1 Название лабораторной работы.

7.2 Цель работы.

7.3 Результаты выполнения домашнего задания.

7.4 Структурные схемы исследований и результаты выполнения пп. 5.2... 5.5 лабораторного задания (таблицы и графики с подписями).

7.5 Выводы по каждому пункту задания, в которых представить анализ полученных результатов (совпадение теоретических и экспериментальных данных и т.п.).

7.6 Дата, подпись студента, виза преподавателя с оценкой в 100-балльной системе.

Литература

1 Коновалов Г. Ф. Радиоавтоматика: Учеб. пособие для студ. вузов спец. «Радиотехника» - М.: Высш. шк., 1990. – 335 с.
