Графическое изображение схемы эс
ОЦЕНИВАНИЕ СОСТОЯНИЯ РЕЖИМА ЭС
Полученные результаты установившегося режима изменим в соответствии с заданием своего варианта и зададим как измерения в таблицы «узлы-замеры» и «ветви-замеры». Задания в табл. №4 и табл. № 5.

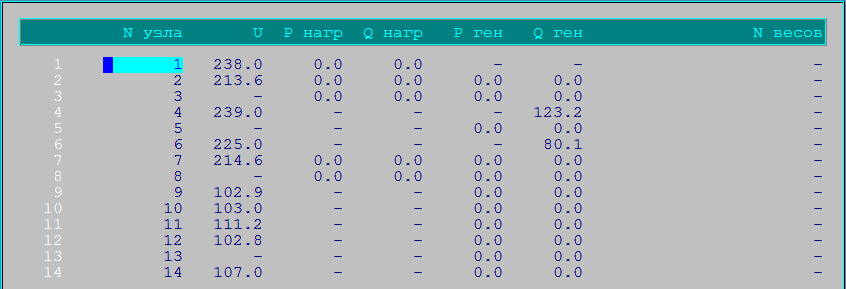

Узлы-измерения

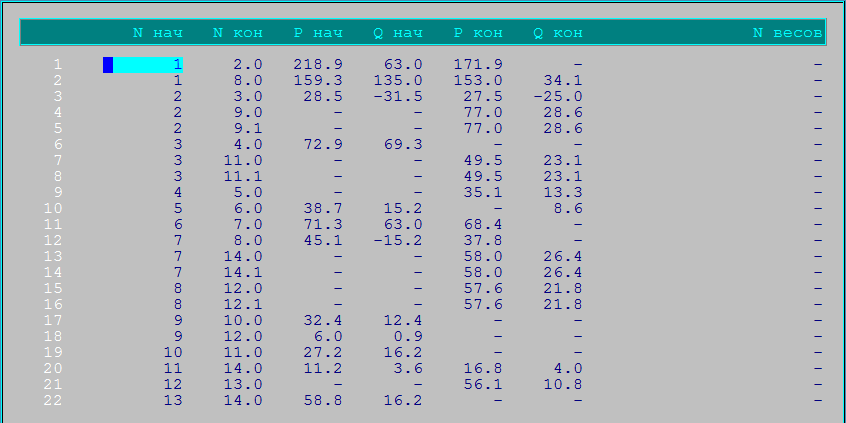

Ветви-измерения
Выполним расчет «Оценивания состояния» режима ЭС при отказах ТИ (отсутствие замера) и ложных ТИ (заведомо неверное показание ТИ).

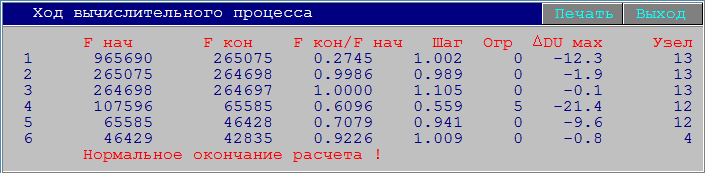

Ход вычислительного процесса

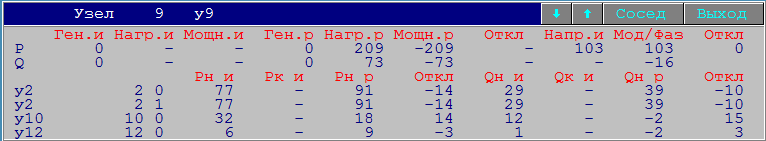

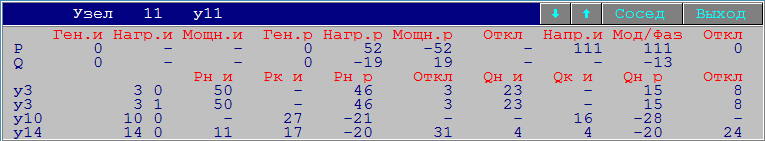

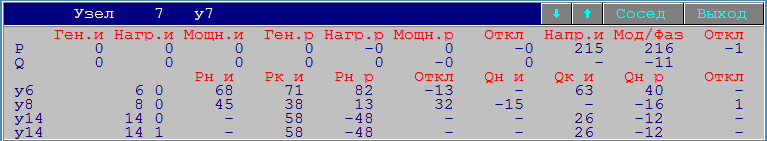

Ниже приведены результаты расчета оценивания состояния режима ЭС по узлам.

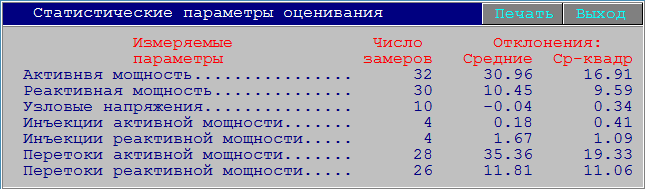

Статистические параметры оценивания представлены:
Интегральные параметры режима:

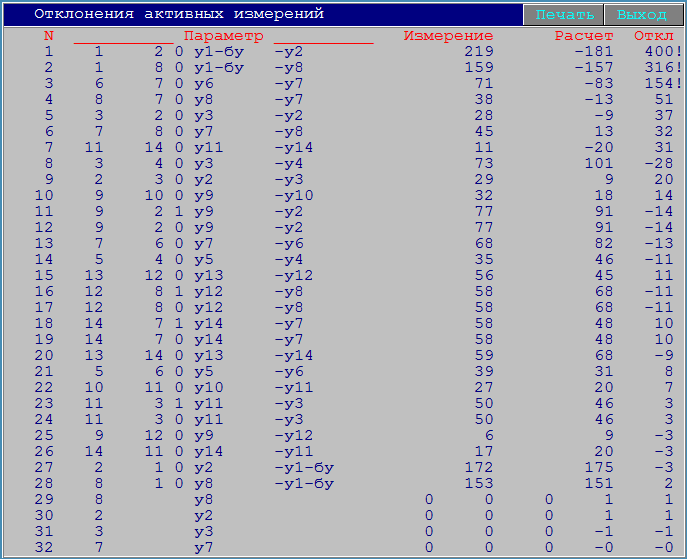

Отклонения активных измерений:
Отклонение реактивных измерений:
Отклонения напряжений:
Схема с расчётными значениями перетоков мощностей по ветвям и значения напряжений в узлах электрической системы
ВЫВОД
В данной курсовой работе была использована схема из 14 узлов и 18 ветвей.
С целью оценки состояния энергетической системы была сформирована расчетная схема энергосистемы, по которой были заданы следующие исходные данные: топология электрической сети, параметры узлов и ветвей, графическая схема. Рассчитан установившийся режим, при котором все средства телемеханики работают безотказно, а программа распределяет потоки мощностей в зависимости от их показания, а также произведена оценка состояния режима, при котором были заданы заведомо ложные данные на основе результатов установившегося режима и коэффициентов искажения.
Несмотря на изменения параметров установившегося режима, операция по оценке состояния должна определять ложные показания датчиков и заменять их рассчитанными значениями. Этот эксперимент показал, что программный комплекс «Космос» способен рассчитывать режимы работы энергосистемы, несмотря на неточные показания средств телеизмерения, а также определять места, в которых необходима установка дополнительных средств телеизмерения по отклонениям активной и реактивной мощности, а также напряжения.
Литература
-
Б.Н. Неклипаев, И.П. Крючков. Электрическая часть электростанций и подстанций: Справочные материалы для курсового и дипломного проектирования.- 4-е изд., перераб. и доп.-М.: Энергоатомиздат, 1989.-608с.: ил.
-
Методическое пособие по лабораторным работам по курсу «АСДУ в электроэнергетике».
-
Руководство пользователя ПВК «Космос».
-
