Введение
Основное назначение программного комплекса КОСМОС – решение задач краткосрочного планирования и оперативного управления на основе телеметрической информации. В настоящий момент в составе комплекса объединены программы решения следующих задач:
-
синтеза расчетной схемы на основе описаний схем первичных коммутаций станций и подстанций;
-
оценивания режимов энергосистем на основе телеметрической информации;
-
расчета установившихся и самоустанавливающихся по частоте режимов;
-
утяжеления установившихся режимов;
-
ввода режимов в допустимую область;
-
оптимизации режимов по реактивной мощности.
Технологические программы, входящие в состав комплекса, объединены общей сервисной оболочкой и опираются на единую специализированную базу данных. В комплексе широко используются возможности работы с графическими изображениями схем энергосистем и схем первичных коммутаций станций и подстанций. Основной режим работы – интерактивный предполагающий постоянное взаимодействие с технологом.
В качестве автономной составной части в комплекс входит модуль предназначенный для решения задачи оценивания состояния в составе и по инициативе некоторой системы реального времени (оперативно информационного комплекса, советчика диспетчера, систем централизованного противоаварийного управления и др.). Информационная поддержка функционирования данного модуля, включающая подготовку исходных данных, оперативную коррекцию информации и контроль за работой осуществляется с помощью сервисной подсистемы комплекса.
Программный комплекс ориентирован на эксплуатацию в операционной системе WINDOWS 95 и в ее более поздних версиях.
Все без исключения программные модули, входящие в состав комплекса написаны на языке ФОРТРАН. Для трансляции и редактирования использовался компилятор Digital Fortran 6.0.
Задание
на выполнение курсовой работы по курсу «АСДУ в электроэнергетических системах» на тему «Расчет установившегося режима и оценка состояния режима энергосистемы по данным телеизмерений на базе ПВК КОСМОС»
1 Рассчитать параметры схемы замещения электрической системы (ЭС) по исходным данным заданного варианта и данным справочной литературы.
-
Задание в таб. №1
-
Результаты расчета параметров схемы замещения свести в табл. №2
-
2. Задать параметры схемы замещения в ПВК “КОСМОС”.
2.1. Перед заданием информации в ПВК “КОСМОС” освоить процесс сохранения введенных данных в соответствии с инструкцией ПВК “КОСМОС” и п.2.6.
-
Старт ПК (ярлык КОСМОС)
-
Представление (3-6 любых символов)
-
Выбрать «обмен»
-
Выбрать «ввод с экрана»
-
Выбрать «универсальный макет (расширенный)»
-
Выбрать «узлы-топология»
-
На клавиатуре нажать клавишу «INSERT» для ввода
-
пустых строк по количеству узлов
2.2. Заполнить таблицу «узлы-топология» на основании задания из табл. №3
-
№ узла
-
Uном
-
Модуль (только для БУ и генераторных узлов)
-
Имя узла (произвольное – Узел-1, ПС220, СШ-110 и т.д.) не более 8 символов.
2.3. Заполнить таблицу «Узлы установившегося режима» на основании задания из табл. № 3
-
Pн, МВт
-
Qн, МВАр
-
Pг, МВт
-
Qг, МВАр
-
U, кВ – только для БУ и генераторных узлов (из задания)
-
Qг. мин , МВАр – только для БУ и генераторных узлов (из задания)
-
Qг. мах , МВАр – только для БУ и генераторных узлов (из задания)
-
2.4. Заполнить таблицу «Ветви-топология» на основании табл. № 2.
-
№ узла нач (для AT Uвн)
-
№ узла кон (для AT Uнн)
-
Rвет , Ом
-
Xвет , Ом
-
Ввет , мкСим – только для ветвей типа ВЛ (задается со знаком «-»)
-
Ктр1 – только для ветвей типа АТ (Uнн/Uвн)
2.3. Задать информацию о балансирующем узле.
-
«главное меню» → «данные» → «константы УР и оптимизации» → НБУ = 1 (для всех вариантов), задать параметр ТШН = 0,01
-
«главное меню» → «данные» → «константы оценивания состояния» → НБУ = 1 (для всех вариантов).
2.6. Сохранить заданную информацию с уникальным именем ( например: фамилия студента)
-
выход в «главное меню» → «архивы» → установить маркер на нужный архив (это может быть обозначение группы: IV-ЭТ-2) → установить маркер на последний режим в списке режимов → «запись после» → enter.
3. Рассчитать установившийся режим (см. инструкцию ПК «КОСМОС»).
3.1. Вывести на печать результаты расчета в таблицах.
(Порядок вывода в соответствии с инструкцией).
4. Сформировать графическое изображение схемы ЭС (см. инструкцию ПК «КОСМОС» С:\Космос 99\Instr\).
5. Полученные результаты установившегося режима изменить в соответствии с заданием своего варианта и задать как измерения в таблицы «узлы-замеры» и «ветви-замеры». Задания в табл. №4 и табл. № 5.
6. Выполнить расчет «Оценивания состояния» режима ЭС при отказах ТИ (отсутствие замера) и ложных ТИ (заведомо неверное показание ТИ).
7. Сравнить дорассчитанные параметры режима в результате оценивания с результатами УР.
8. Выводы.
Таблица №1
Исходных данные для расчета параметров схемы замещения
№ ветви |
№ узла |
№ узла |
Провод/АТ |
Длина ВЛ, (км) |
начало |
конец |
20 вариант |
||
1 |
1 |
2 |
АС-400 |
125 |
2 |
2 |
3 |
АС-300 |
85 |
3 |
3 |
4 |
АС-240 |
55 |
4 |
4 |
5 |
АС-240 |
65 |
5 |
5 |
6 |
АС-240 |
55 |
6 |
6 |
7 |
АС-300 |
75 |
7 |
7 |
8 |
АС-300 |
80 |
8 |
1 |
8 |
АС-400 |
155 |
9 |
2 |
9 |
2125 |
- |
10 |
3 |
11 |
2125 |
- |
11 |
7 |
14 |
2125 |
- |
12 |
8 |
12 |
2125 |
- |
13 |
9 |
12 |
АС-185 |
65 |
14 |
9 |
10 |
АС-240 |
45 |
15 |
10 |
11 |
АС-185 |
55 |
16 |
12 |
13 |
АС-240 |
55 |
17 |
11 |
14 |
АС-185 |
35 |
18 |
13 |
14 |
АС-185 |
45 |
Таблица №2
Расчет параметров схемы замещения
№ ветви |
№ уз нач |
№ уз кон |
Марка провода (АТ) |
Uном кВ |
Длина ВЛ, км |
Удельные параметры ветви |
Расчетные параметры ветви |
|||||
R0, Ом |
X0, Ом |
B0, мкСм |
R, Ом |
X, Ом |
B, мкСм |
Ктр |
||||||
1 |
1 |
2 |
АС-400 |
220 |
125 |
0,073 |
0,42 |
2,7 |
9,855 |
56,7 |
365 |
|
2 |
2 |
3 |
АС-300 |
220 |
85 |
0,096 |
0,429 |
2,65 |
8,16 |
36,465 |
225 |
|
3 |
3 |
4 |
АС-240 |
220 |
55 |
0,118 |
0,435 |
2,6 |
6,49 |
23,925 |
143 |
|
4 |
4 |
5 |
АС-240 |
220 |
65 |
0,118 |
0,435 |
2,6 |
7,67 |
28,275 |
169 |
|
5 |
5 |
6 |
АС-240 |
220 |
55 |
0,118 |
0,435 |
2,6 |
6,49 |
23,925 |
143 |
|
6 |
6 |
7 |
АС-300 |
220 |
75 |
0,096 |
0,429 |
2,64 |
7,2 |
32,175 |
198 |
|
7 |
7 |
8 |
АС-300 |
220 |
80 |
0,096 |
0,429 |
2,64 |
7,68 |
34,32 |
211 |
|
8 |
1 |
8 |
АС-400 |
220 |
155 |
0,073 |
0,42 |
2,7 |
11,315 |
65,1 |
419 |
|
9 |
2 |
9 |
2x125 |
220/110 |
- |
|
|
|
0,5 |
48,6 |
11,7 |
0,5 |
10 |
3 |
11 |
2x125 |
220/110 |
- |
|
|
|
0,5 |
48,6 |
11,7 |
0,5 |
11 |
7 |
14 |
2x125 |
220/110 |
- |
|
|
|
0,5 |
48,6 |
11,7 |
0,5 |
12 |
8 |
12 |
2x125 |
220/110 |
- |
|
|
|
0,5 |
48,6 |
11,7 |
0,5 |
13 |
9 |
12 |
АС-185 |
110 |
65 |
0,159 |
0,413 |
2,75 |
10,335 |
26,845 |
179 |
|
14 |
9 |
10 |
АС-240 |
110 |
45 |
0,118 |
0,405 |
2,81 |
5,31 |
18,225 |
126 |
|
15 |
10 |
11 |
АС-185 |
110 |
55 |
0,151 |
0,413 |
2,75 |
8,745 |
22,715 |
151 |
|
16 |
12 |
13 |
АС-240 |
110 |
55 |
0,118 |
0,405 |
2,81 |
6,49 |
22,275 |
154 |
|
17 |
11 |
14 |
АС-185 |
110 |
35 |
0,159 |
0,413 |
2,75 |
5,565 |
14,455 |
96 |
|
18 |
13 |
14 |
АС-185 |
110 |
45 |
0,159 |
0,413 |
2,75 |
7,155 |
18,588 |
123 |
|
Таблица №3
Исходные данные по узлам
№узла |
Uном |
Pнагр |
Qнагр |
Pген |
Qген |
модуль зад |
Qмин |
Qмах |
1-БУ |
220 |
|
|
|
|
238 |
-1000 |
1000 |
2 |
220 |
|
|
|
|
|
|
|
3 |
220 |
|
|
|
|
|
|
|
4 |
220 |
50 |
30 |
170 |
|
232 |
-300 |
300 |
5 |
220 |
80 |
30 |
|
|
|
|
|
6 |
220 |
30 |
10 |
150 |
|
232 |
-200 |
200 |
7 |
220 |
|
|
|
|
|
|
|
8 |
220 |
|
|
|
|
|
|
|
9 |
110 |
130 |
40 |
|
|
|
|
|
10 |
110 |
70 |
30 |
|
|
|
|
|
11 |
110 |
60 |
20 |
|
|
|
|
|
12 |
110 |
70 |
30 |
|
|
|
|
|
13 |
110 |
100 |
30 |
|
|
|
|
|
14 |
110 |
80 |
30 |
|
|
|
|
|
Таблица №4
Таблица измерений по узлам
№ узла |
Uизм |
Pнагр |
Qнагр |
Pген |
Qген |
1-БУ |
1,0 |
- |
- |
Не изм. |
Не изм. |
2 |
0,98 |
- |
- |
- |
- |
3 |
Не изм. |
- |
- |
- |
- |
4 |
1,03 |
Не изм. |
Не изм. |
Не изм. |
1,1 |
5 |
Не изм. |
Не изм. |
Не изм. |
- |
- |
6 |
0,97 |
Не изм. |
Не изм. |
Не изм. |
0,9 |
7 |
0,98 |
- |
- |
- |
- |
8 |
Не изм. |
- |
- |
- |
- |
9 |
0,98 |
Не изм. |
Не изм. |
- |
- |
10 |
1,02 |
Не изм. |
Не изм. |
- |
- |
11 |
1,03 |
Не изм. |
Не изм. |
- |
- |
12 |
0,97 |
Не изм. |
Не изм. |
- |
- |
13 |
Не изм. |
Не изм. |
Не изм. |
- |
- |
14 |
1,0 |
Не изм. |
Не изм. |
- |
- |
Таблица №5
Таблица задания измерений по ветвям
№ ветви |
№ нач |
№ кон |
Pнач |
Qнач |
Pкон |
Qкон |
1 |
1 |
2 |
1,1 |
1,05 |
0,9 |
|
2 |
2 |
3 |
0,95 |
0,9 |
0,95 |
1,0 |
3 |
3 |
4 |
0,90 |
0,9 |
|
|
4 |
4 |
5 |
|
|
0,95 |
0,95 |
5 |
5 |
6 |
0,9 |
0,95 |
|
0,95 |
6 |
6 |
7 |
0,95 |
0,9 |
0,9 |
|
7 |
7 |
8 |
1,1 |
0,95 |
0,9 |
|
8 |
1 |
8 |
0,9 |
0,9 |
0,9 |
1,1 |
9 |
2 |
9 |
|
|
0,95 |
1,1 |
10 |
3 |
11 |
|
|
0,9 |
1,05 |
11 |
7 |
14 |
|
|
1,0 |
1,1 |
12 |
8 |
12 |
|
|
0,9 |
0,95 |
13 |
9 |
12 |
1,2 |
0,9 |
0,9 |
1,2 |
14 |
9 |
10 |
0,9 |
0,95 |
|
|
15 |
10 |
11 |
0,8 |
0,9 |
|
|
16 |
12 |
13 |
|
|
1,1 |
0,9 |
17 |
11 |
14 |
0,8 |
0,9 |
1,2 |
0,8 |
18 |
13 |
14 |
1,2 |
0,9 |
|
|
РАСЧЕТ УСТАНОВИВШЕГОСЯ РЕЖИМА
В таблице установившегося режима задаются параметры, необходимые для расчета установившегося режима и оптимизации: нагрузки активной (МВт) и реактивной (МВар) мощностей, активные (МВт) и реактивные (МВар) генерации, напряжения в опорных узлах (кВ), и диапазоны допустимого изменения реактивных генераций.
Информация в таблицу может быть занесена вручную для выполнения какого-либо конкретного расчета. Однако, обычно содержимое таблицы обновляется в результате решения задачи оценивания состояния – во все узлы заносятся оцененные нагрузки и генерации активных и реактивных мощностей. Напряжения обновляются лишь в тех узлах, в которых и в предшествующем режиме (до занесения новой информации) также были заданы опорные напряжения (то есть узлы имели тип Р – U).
Параметры, полученные в результате оценивания состояния и занесенные в данную таблицу, рассматриваются в дальнейшем в качестве основы для выполнения имитационных расчетов — проверки влияния на режим различных планируемых возмущений (отключения ветвей, изменения мощностей станций и др.), а также для решения задачи оптимизации.
В столбце «Сх» указываются номера статических характеристик нагрузок по напряжению и частоте. Сами характеристики задаются в таблице «Статические характеристики». В программе предусмотрена возможность задания до пяти типов характеристик, причем коэффициенты, соответствующие первым двум, указаны по умолчанию и являются стандартными.
Ход вычислительного процесса

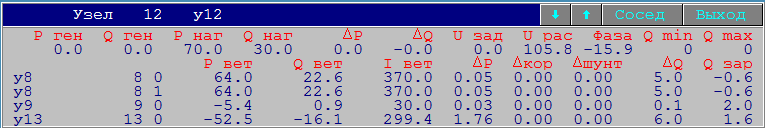

Ниже приведены результаты расчета установившегося режима по узлам.
Интегральные параметры режима
