лабораторная работа / Гусев И.А. ТАУ лаба 5 вариант 8
.docxБАЛАКОВСКИЙ ИНСТИТУТ ТЕХНИКИ, ТЕХНОЛОГИИ И УПРАВЛЕНИЯ (ФИЛИАЛ)
ГОУ ВПО «САРАТОВСКИЙ ГОСУДАРСТВЕННЫЙ ТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ»
ФАКУЛЬТЕТ ИНЖЕНЕРНО – СТРОИТЕЛЬНЫЙ
КАФЕДРА «УПРАВЛЕНИЕ И ИНФОРМАТИКА В ТЕХНИЧЕСКИХ СИСТЕМАХ
ЛАБОРАТОРНАЯ РАБОТА №5
по дисциплине
Теория автоматического управления
Выполнил: ст. гр. УИТ-32
Гусев И.А.
Приняла:
Комлева О.А.
2009
>> w=tf([1.39,8.07,13.22,4.7],[0.00126,-1.34,-7.67,-39.45,-15.4])
Transfer function:
1.39 s^3 + 8.07 s^2 + 13.22 s + 4.7
--------------------------------------------------
0.00126 s^4 - 1.34 s^3 - 7.67 s^2 - 39.45 s - 15.4
>> step(w)

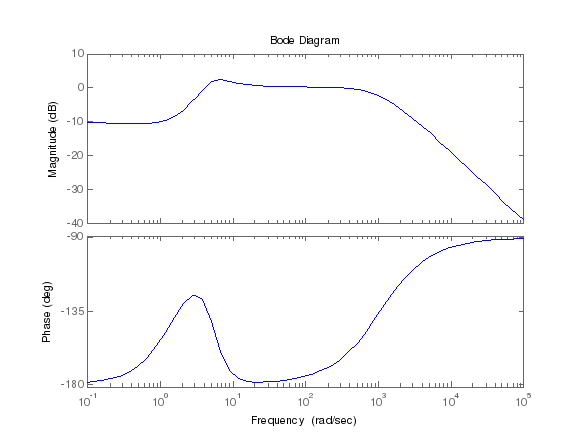

>>bode(w)
>> P1=[1.39 8.07 13.22 4.7]; P2=[0.00126,-1.34,-7.67,-39.45,-15.4];
>> roots(P1);
>> roots(P2);
>> om0=1e-2; omk=1e2;
>> OM=logspace(-2,2,41); p=i*OM;
>> ch=polyval(P1,p);zn=polyval(P2,p);
>> ACH=abs(ch)./abs(zn);
>> FCH=angle(ch./zn)*180/pi;
>> loglog(OM,ACH);grid
>> figure, semilogx(OM,FCH); grid
ACH
FCH
