МИНИСТЕРСТВО ОБРАЗОВАНИЯ И НАУКИ РФ

УФИМСКИЙ ГОСУДАРСТВЕННЫЙ АВИАЦИОННЫЙ ТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ

ФИЛИАЛ В Г. ИШИМБАЙ

Отчет по лабораторной работе №2

по предмету «Теория автоматического управления»

на тему: Анализ устойчивости системы автоматического регулирования.

Выполнил: студент гр. АТП-308

Шарипов Д.В.

Приняла: Перевертайло Ю.В.

Ишимбай 2006

1. Цель работы

Приобретение навыков в составлении сложных структурных схем систем автоматического регулирования с помощью пакета прикладных программ, определение ЛАХ и ЛФХ системы.

Анализ устойчивости системы по критерию Гурвица-Найквиста, определение границы устойчивости системы.

2. Выполнение работы

В соответствии с вариантом задания собрать структурную схему САУ (рис. 1).

K_c = 0.4 в/град., К_у1 = 10, К_у2 = 5,2, С_е = 0,014 в/град/с, j_p = 300, T_g = 0.06 сек., T_m = 0.1 с

К_o = ?

1

Подвергнем изменению структурную схему, а именно перенесем узел 1 через звено по направлению распространения сигнала:

Используя критерий устойчивости Гурвица, определить значение коэффициента передачи K₂ системы, при котором система будет находиться в устойчивом состоянии:

- ПФ системы

- характеристическое уравнение

Необходимое условие устойчивости () выполняется при .

- определитель Гурвица

- диагональный минор второго порядка

- достаточное условие устойчивости для систем третьего порядка

Подставив числовые значения получим:

Таким образом, при K_o<4.176282 САУ будет находиться в устойчивом состоянии, при K_o=4.176282 на границе устойчивости, при K_o>4.176282 в неустойчивом состоянии.

Рассчитать с помощью пакета прикладных программ переходные, логарифмические и амплитудно-фазовые характеристики замкнутой и разомкнутой систем автоматического регулирования для трёх режимов работы: неустойчивого, на границе устойчивости, устойчивого, построить все полученные графики.

Замкнутая САУ Передаточная функция:
Переходный процесс

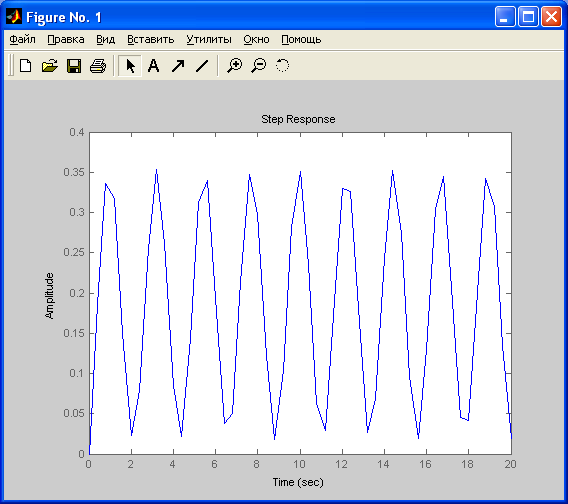

hуст hуст	Ko=2 Переходная функция h(t) с течением времени стремится к своему установившемуся значению hуст=0.32 Значит, система находится в устойчивом состоянии. Ko=4.176282 Переходная функция h(t) носит характер незатухающих колебаний с постоянной амплитудой. Значит, система находится на границе устойчивости.

	Ko=5 Переходная функция h(t) носит характер незатухающих колебаний с увеличивающейся амплитудой. Значит, система находится в неустойчивом состоянии.
Разомкнутая САУ Передаточная функция: Логарифмическая амплитудная и фазовая частотные характеристики
ωкр ωср Δφ ΔА	Ko=2 ωср=8.5с-1 ωкр=12.9с-1 ωср< ωкр , значит, система находится в устойчивом состоянии. Запас устойчивости по амплитуде: (дБ) Запас устойчивости по фазе: (град)

ωср ωкр	Ko=4.176282 ωср=ωкр=12.9 с-1 ωср=ωкр , значит, система находится на границе устойчивости
ωср ωкр	Ko=5 ωср=13.8с-1 ωкр=12.9с-1 ωср> ωкр, значит, система находится в неустойчивом состоянии.

АФЧХ

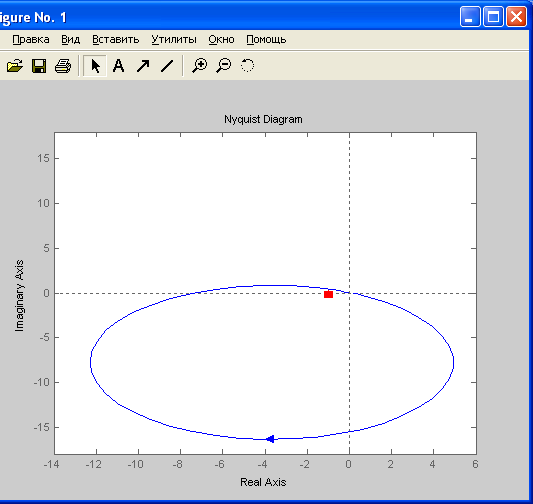

Ko=2 Годограф АФЧХ разомкнутой системы не охватывает точку с координатами (-1;j0). Значит, исходя из критерия Найквиста, замкнутая система будет находиться в устойчивом состоянии. Ko=4.176282 Годограф АФЧХ разомкнутой системы проходит через точку с координатами (-1;j0). Значит, замкнутая система находится на границе устойчивости. Ko=5 Годограф АФЧХ разомкнутой системы охватывает точку с координатами (-1;j0). Значит, замкнутая система находится в неустойчивом состоянии.

3. Выводы

В лабораторной работе были изучены критерии устойчивости Найквиста и Гурвица, а также оценка устойчивости по логарифмическим частотным характеристикам. С помощью этих критериев были исследованы на устойчивость САУ, определили их границы устойчивости. Результаты критериев полностью совпали. Определили коэффициенты запаса устойчивости по фазе и амплитуде.
