Колебательное звено.

Данные для построения частотных характеристик колебательного звена;

№ п/п	Параметр выходного сигнала	ед. изм.	Рассчитанные значения параметров выходного сигнала на каждой частоте
1	Частота, 	рад/с	0.03	0.053	0.083	0.13	0.2	0.33	0.53	0.83	1.33	2	3.3
2	Логарифм частоты, lg 	дек	-1.5	-1.3	-1.08	-0.88	-0.69	-0.48	-0.27	-0.08	0.12	0.3	0.5
3	АЧХ А() = Ymax/Umax		1.9	1.95	2	2.14	2.49	3.17	1.15	0.37	0.13	0.06	0.025
4	ЛАХ L()=20lg А()	дБ	5.6	5.8	6	6.6	7.9	10	1.2	-8.6	-17.7	-24.4	-32
5	Разность времен, t = tн – tк	с	-2.3	-1.9	-2	-1.8	-2.79	-4.2	-4.36	-4.15	-2.6	-1.8	-1
6	Фазовый сдвиг, () = t  	рад	-0.069	-0.1	-0.166	-0.234	-0.56	-1.38	-2.3	-3.44	-3.45	-3.6	-3.3
7	ФЧХ ()  180о / 	град	-3.9	-5.7	-9.5	-13.4	-32.1	-79.1	-131.8	-177.1	-177.9	-178.4	-179.1

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ОБРАЗОВАНИЮ РОССИЙСКОЙ ФЕДЕРАЦИИ

АНГАРСКАЯ ГОСУДАРСТВЕННАЯ ТЕХНИЧЕСКАЯ АКАДЕМИЯ

Кафедра автоматизации технологических процессов

и производств.

Лабораторная работа №2 Исследование частотных характеристик типовых динамических звеньев

Вариант 12

Отчет

Выполнил:

студент группы АТП 05-2

Прошунин Роман Александрович

Принял:

профессор кафедры АТП

Благодарный Николай Семенович

Ангарск 2007

Вывод по работе.

В процессе работы были изучены типовые линейные динамические звенья, экспериментально получены их частотные характеристики, а также изучено влияние параметров звеньев на вид характеристик.

Так же экспериментально сняты частотные характеристики. И по экспериментально полученным данным построены частотные характеристики звеньев.

Построение асимптотической лах;

Звено запаздывания;

Точная и асимптотическая (пунктир) ЛАХ звена запаздывания.

Реальное дифференцирующее звено;

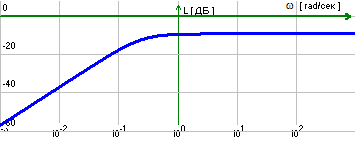

Точная и асимптотическая (пунктир) ЛАХ реального дифференцирующего звена.

Реальное интегрирующее звено;

Точная и асимптотическая (пунктир) ЛАХ реального интегрирующего звена.

Апериодическое звено;

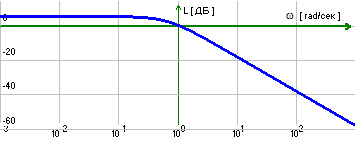

Точная и асимптотическая (пунктир) ЛАХ апериодического звена.

Колебательное звено;

Точная и асимптотическая (пунктир) ЛАХ колебательного звена.

Наибольшее отклонение асимптотической ЛАХ от точной не превышает 3 децибел.
