Министерство Образования Российской Федерации
Уфимский Государственный Авиационный Технический Университет
Кафедра АСУ
Отчет по лабораторной работе №1 по предмету «Основы теории управления» на тему: Динамические звенья и их характеристики во временной области
Вариант №1
Выполнил:
Студент
группы АСОИ-335
Проверил:
Лянцев О.Д.
Уфа 2010
1. Цель работы
Целью работы является изучение временных характеристик типовых динамических звеньев с использованием автоматизированных средств моделирования на ПК – MATLAB,SIMULINK.
2. Выполнение работы
Вариант 1:
№ |
Апериод звено |
Апериодич. звено 2 пор. (колеб. звено) |
Интегр звено |
Изодр. звено |
Реальное диф. звено |
Инерц.-форс Звено |
|||||||
K |
T [с] |
K |
T [с] |
ξ |
K |
K1 |
K2 |
K |
τ [с] |
K |
T0 [с] |
T [с] |
|
1 |
2 |
0,2 |
1 |
0,2 |
2,0 (0,2) |
2 |
2 |
0,5 |
2 |
0,4 |
2 |
2 |
0,8 |
2.1. Динамические звенья
2.1.1. Апериодическое (инерционное) звено первого порядка
Передаточная функция данного звена имеет вид .
Временные характеристики
1) Переходная – получаемая с помощью функции step в MATLAB:
Переходная функция имеет вид .
Постоянная времени T переходной функции h(t) определяет наклон касательной в начале кривой, т.е. величина T характеризует степень инерционности динамического звена.

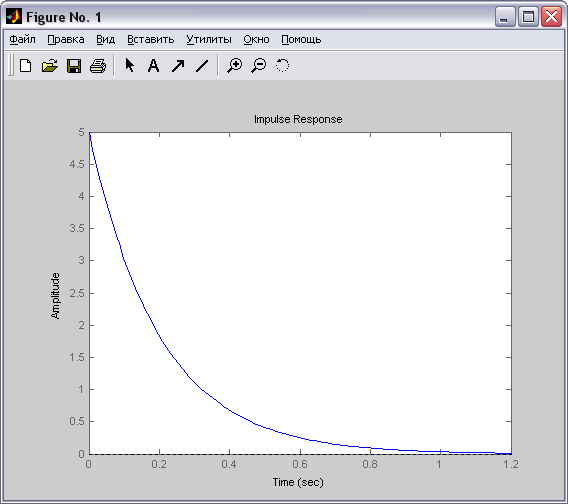

2) Импульсная переходная - получаемая с помощью функции impulse в MATLAB:
При K=1:
При T=0,4:
Вывод: В ходе исследований, экспериментальным путем было показано, что переходная функция апериодического звена первого порядка имеет прямую экспоненциальную зависимость от времени, а импульсная переходная – обратную экспоненциальную зависимость. При увеличении/уменьшении параметра K переходной и импульсной функций звена соответственно увеличивается амплитуда переходного процесса. При увеличении/уменьшении параметра T переходной функции в соответствующей пропорции увеличивается/уменьшается время переходного процесса, а при увеличении/уменьшении параметра T импульсной переходной функции соответственно изменяется и амплитуда и время переходного процесса.
2.1.2. Апериодическое(колебательное) звено второго порядка.
Передаточная функция звена имеет вид
Т.к. все корни вещественные то следует ,что .
где - коэффициент затухания.
Временные характеристики
Переходная:
Импульсная переходная:
При K=2:
При T=0,1:
При ξ=1:
Вывод: Показано, что при увеличении/уменьшении параметра K переходной и импульсной функций апериодического звена второго порядка звена соответственно увеличивается/уменьшается амплитуда переходного процесса. При увеличении/уменьшении параметра T переходной функции в соответствующей пропорции увеличивается/уменьшается время переходного процесса, а при увеличении/уменьшении параметра T импульсной переходной функции соответственно изменяется и амплитуда и время переходного процесса. При коэффициенте демпирования ξ>1 переходная функция проявляет апериодические свойства.
