Построение афх, лах и лфх средствами программного комплекса "Анализ систем"

Схема для построения АФХ, ЛАХ и ЛФХ звена запаздывания.

График АФХ звена запаздывания ( k = 1.3,  = 2.5 );

График АФХ звена запаздывания ( k = 1.3,  = 1.25 );

Время задержки уменьшено в 2 раза, график остался без изменений.

График АФХ звена запаздывания ( k = 0.65,  = 2.5 );

Коэффициент усиления уменьшен в 2 раза, график уменьшился в два раза.

Графики ЛАХ и ЛФХ звена запаздывания ( k = 1.3,  = 2.5 );

Графики ЛАХ и ЛФХ звена запаздывания ( k = 1.3,  = 1.25 );

Время задержки уменьшено в 2 раза, графики остались без изменений.

Графики ЛАХ и ЛФХ звена запаздывания ( k = 0.65,  = 2.5 );

Коэффициент усиления уменьшен в 2 раза, ЛАХ сместилась относительно оси частот.

Схема для построения АФХ, ЛАХ и ЛФХ реального дифференцирующего звена.

График АФХ реального дифференцирующего звена ( k = 1.4, T = 4 );

График АФХ реального дифференцирующегозвена ( k = 1.4, T = 2 );

Время задержки уменьшено в 2 раза, характеристика увеличилась вдвое.

График АФХ реального дифференцирующего звена ( k = 0.7, T = 4 );

Коэффициент усиления уменьшен в 2 раза, характеристика уменьшилась вдвое.

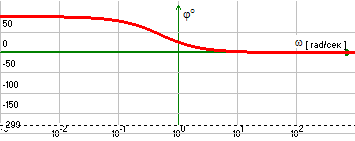

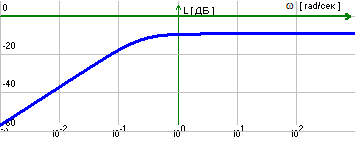

Графики ЛАХ и ЛФХ реального дифференцирующего звена ( k = 1.4, T = 4 );

Графики ЛАХ и ЛФХ реального дифференцирующего звена ( k = 1.4, T = 2 );

Время задержки уменьшено в 2 раза, линия сгиба характеристик смешена.

Графики ЛАХ и ЛФХ реального дифференцирующего звена ( k = 0.7, T = 4 );

Коэффициент усиления уменьшен в 2 раза, смешение относительно оси частот увеличилось вдвое.

Схема для построения АФХ, ЛАХ и ЛФХ реального интегрирующего звена.

График АФХ реального интегрирующего звена ( k = 2.7, T = 1.2 );

График АФХ реального интегрирующего звена ( k = 2.7, T = 0.6 );

Время задержки уменьшено в 2 раза, характеристика уменьшена вдвое.

График АФХ реального интегрирующего звена ( k = 5.4, T = 1.2 );

Коэффициент усиления увеличен в 2 раза, характеристика увеличена вдвое.

Графики ЛАХ и ЛФХ реального интегрирующего звена ( k = 2.7, T = 1.2 );

Графики ЛАХ и ЛФХ реального интегрирующего звена ( k = 2.7, T = 0.6 );

Время задержки уменьшено в 2 раза, точка наклона смещена.

Графики ЛАХ и ЛФХ реального интегрирующего звена ( k = 5.4, T = 1.2 );

Коэффициент усиления увеличен в 2 раза, характеристики остались без изменения.

Схема для построения АФХ, ЛАХ и ЛФХ апериодического звена.

График АФХ апериодического звена ( k = 1.9, T = 1.5 );

График АФХ апериодического звена ( k = 1.9, T = 3 );

Время задержки увеличено в 2 раза, график остался без изменений.

График АФХ апериодического звена ( k = 0.95, T = 1.5 );

Коэффициент усиления уменьшен в 2 раза, характеристика уменьшена вдвое.

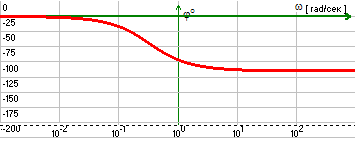

Графики ЛАХ и ЛФХ апериодического звена ( k = 1.9, T = 1.5 );

Графики ЛАХ и ЛФХ апериодического звена ( k = 1.9, T = 3 );

Время задержки увеличено в 2 раза, точка сгиба смещена.

Графики ЛАХ и ЛФХ апериодического звена ( k = 0.95, T = 1.5 );

Коэффициент усиления уменьшен в 2 раза, характеристика сместилась к оси частот.

Схема для построения АФХ, ЛАХ и ЛФХ колебательного звена.

График АФХ колебательного звена ( k = 1.9, T = 3,  = 0.3 );

График АФХ колебательного звена ( k = 1.9, T = 1.5,  = 0.3 );

Время задержки уменьшено в 2 раза, график остался без изменений.

График АФХ колебательного звена ( k = 0.95, T = 3, x = 0.3 );

Коэффициент усиления уменьшен в 2 раза, характеристика уменьшилась вдвое.

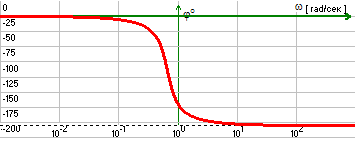

Графики ЛАХ и ЛФХ колебательного звена ( k = 1.9, T = 3,  = 0.3 );

Графики ЛАХ и ЛФХ колебательного звена ( k = 1.9, T = 1.5,  = 0.3 );

Время задержки уменьшено в 2 раза, характеристики остались без изменений.

Графики ЛАХ и ЛФХ колебательного звена ( k = 0.95, T = 3,  = 0.3 );

Коэффициент усиления уменьшен в 2 раза, график сместился к оси частот.
