ЛАБОРАТОРНАЯ РАБОТА №2

по дисциплине

Теория автоматического управления

Анализ и синтез САУ методом корневого годографа

Выполнил ст. гр. УИТ-41

Сербаев В.В.___________

Принял преподаватель

Мефедова Ю.А.___________

«_____»__________2003г.

2003г

Вариант №17

Цель работы: Ознакомление с методикой построения корневых годографов для анализа и синтеза линейных систем автоматического управления в системе MatLAB.

Задание: дана передаточная функция системы: .

1. Создадим ZPK-объект, найдем полюса и нули разомкнутой системы:

2. Импорт данных в SISO-Design Tool

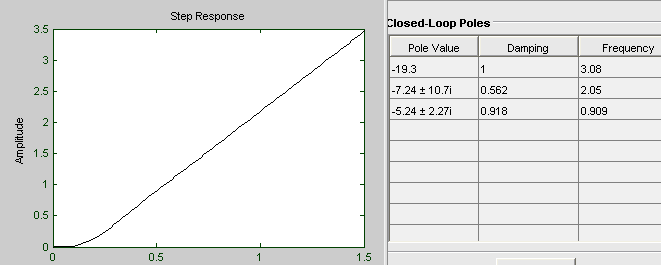

Изменение значения корней (система на грани устойчивости)

Изменение значения корней (система не устойчива)

Изменение значения корней (система устойчива)

Вывод: построив корневой годограф для исходной системы, были получены дополнительные коэффициенты передаточной функции, для устойчивой, не устойчивой системы и системы на грани устойчивости.
