4. Вспомогательное оборудование тэс
4.1. Общие сведения
Вспомогательное теплоэнергетическое оборудование это в основном машины, обеспечивающие принудительное перемещение (подачу) текучих сред, которые могут быть в жидком и газообразном состояниях.
Машины для подачи жидкостей называют насосами, а машины для подачи газов называют – вентиляторами.
Конструктивно вентиляторы и насосы представляют собой турбомашины преимущественно с центробежными рабочими органами.

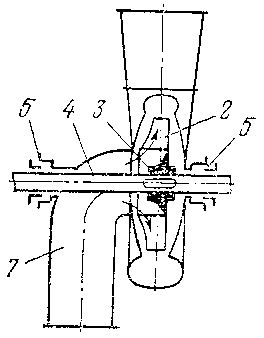

Принципиально центробежная одноступенчатая турбомашина состоит из рабочего колеса 1 с лопастями 2 и обтекателем 3, вала 4, подшипников 5, спирального отвода 6, входного патрубка 7, напорного патрубка 8 и диффузора 9, который применяется только для вентиляторов.
|
|
|
При вращении рабочего колеса 1 в направлении, показанном стрелкой, жидкость, находящаяся в межлопастных каналах, под действием лопастей 2 приходит в движение. Перемещаясь вдоль лопастей от входа в колесо к выходу из него, поток жидкости получает приращение полной энергии– суммы потенциальной и кинетической энергии (статического и скоростного напора) и затем поступает в спиральный отвод 6. В постепенно расширяющемся спиральном отводе кинетическая энергий потока частично преобразовывается в потенциальную – в статический напор (давление), который еще больше возрастает в диффузоре. Поток жидкости поступает в рабочее колесо непрерывно, так как в центре колеса при работе турбомашины непрерывно создается разрежение. Обтекатель необходим для безударного подвода жидкости к лопастям.
|
|
Применяются также многоступенчатые (многоколесные) турбомашины с несколькими рабочими колесами, закрепленными на одном валу. Для увеличения напора (давления) служат турбомашины с последовательным соединением нескольких колес, при котором жидкость последовательно проходит через все рабочие колеса 1 и расположенные между ними направляющие лопаточные отводы 2, где скоростной напор частично преобразовывается в статический.
Основными рабочими параметрами вентиляторов и насосов являются подача, напор и мощность.
Подача (производительность) Q – количество жидкости транспортируемой в единицу времени (м3/c, м3/мин, м3/ч, кг/c). Термин подача применим только по отношению к насосам.
Напор (давление) H, p – приращение полной удельной энергии, полученной жидкостью в турбомашине. Единица измерения напора - м. водяного столба; давления - Па.
Давление связано с напором соотношением
p=ρgH,
где ρ – плотность воды кг/м3.
Мощность полезная – это приращение энергии потока в единицу времени, которое определяется соотношением:
Nп = pQ/1000 = ρgH/1000, кВт
Мощность общая – это энергия, потребляемая приводным двигателем, которая зависит от КПД турбоагрегата η
Nо= Nп/η
