VII. Лабораторная работа №5 исследование эмиттерного повторителя

7.1. Цель работы

Изучить построение и работу эмиттерного повторителя. Исследовать основные свойства ЭП, оценить его характеристики и сравнить их с аналогичными в каскаде, собранном по схеме с общим эмиттером.

7.2. Описание принципиальной схемы макета

Схема исследуемого эмиттерного повторителя собрана на транзисторе VI типа МП-40, рис.7.2.

Делитель R3, R2 определяет исходный режим работы транзистора. Переключатель ПI обеспечивает включение и выключение шунтирующих емкостей С2 и С3, что позволяет формировать две схемы каскада: схему с общим коллектором, когда резистор R4 в цепи коллектора шунтируется по переменному току (положение I); схему с общим эмиттером, когда по переменному току шунтируется резистор R5 в цепи эмиттера (положение 2).

Переключатель П2 обеспечивает съем выходного сигнала U_вых при двух различных схемах каскада. Переключатель П3 обеспечивает подключение переменного резистора R6, используемого для измерения выходного сопротивления каскада в схеме с общим коллектором.

Переключатель П4 позволяет подавать на измерительные приборы входной или выходной сигнал.

Через гнездо I на вход усилителя входной сигнал подается через разделительный конденсатор С1 и переменный резистор R1, используемый при измерении входного сопротивления каскада. Через гнездо 2 входной сигнал через разделительный конденсатор С1 подается непосредственно на базу транзистора.

Емкость С5 выполняет роль емкостной составляющей нагрузки каскада.

7.3. Порядок выполнения работы

а) Снять амплитудную характеристику усилителя для двух случаев включения нагрузки для частоты входного сигнала f_c=1 кГц. Входной сигнал при этом подается непосредственно на базу транзистора (гнездо 2), а переключатели П1 и П2 находятся в положениях, соответствующих исследуемой схеме каскада (ОЭ или ОК) Результаты заносятся в таблицу и строятся графики согласно пункту 2.1. Рассчитать динамический диапазон усилителя.

б) Снять АЧХ усилителя для двух случаев включения нагрузки. Определить количественные показатели усилителя. Входной сигнал при этом подается непосредственно на базу транзистора (гнездо 2), а переключатели П1 и П2 находятся в положениях, соответствующих исследуемой схеме каскада (ОЭ или ОК). Результаты заносятся в таблицу и строятся графики согласно пункту 2.2.

в) Измерить входное сопротивление каскада для двух схем включения нагрузки.

При этом входной сигнал подается через переменный резистор R1 (гнездо 1). Для исключения влияния входной цепи каскада на амплитуду входного сигнала, что приведет к ошибкам измерения R_вх.к., выход генератора сигналов шунтируются резистором с сопротивлением 50 Ом. Измерение производится путем изменения сопротивления резистора R1 до величины, при которой входное напряжение уменьшается в два раза по сравнению с величиной напряжения генератора сигнала. Входное сопротивление каскада при этом будет равно значению сопротивления резистора R1, которое измеряется омметром при выключенной схеме (между точками 1 и 2).

Рассчитать входное сопротивление усилителя без учета шунтирующего сопротивления делителя R_д.

г) Измерить выходное сопротивление каскада. При этом входной сигнал подается непосредственно на базу транзистора (гнездо 2), а резистор R6 включен и таким образом шунтирует нагрузку каскада. Изменяя сопротивление резистора R6, добиваемся уменьшения U_вых в два раза по сравнению с U_вых без шунтирующего резистора R6. При этом R_вых=R_ш, которое измеряется омметром при выключенном каскаде.

д) Зарисовать и объяснить осциллограммы входного и выходного сигналов для двух случаев включения нагрузки при подаче на вход импульсного сигнала типа меандр f_c=4-5 кГц.

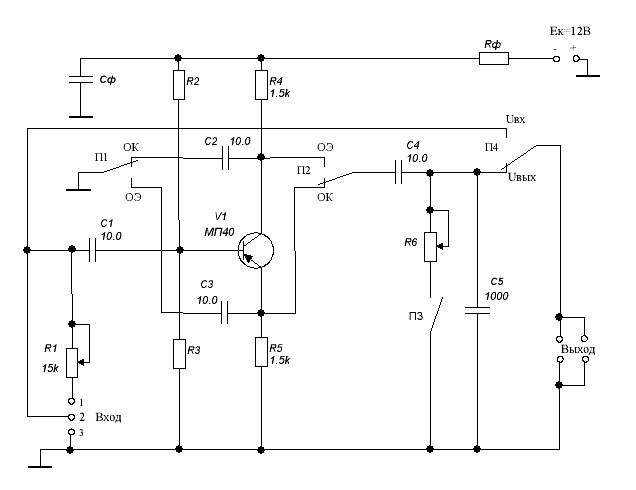

Рис.7.2. Принципиальная схема эмиттерного повторителя

7.4. Контрольные вопросы

Пятый коллоквиум

1. Определение и классификация видов обратной связи

2. Влияние обратной связи на качественные показатели АЭУ

3. Влияние ООС на входное и выходное сопротивления.

4. Влияние ООС на амплитудно-частотную характеристику

5. Усилительные каскады с последовательной ООС по току

6. Влияние элементов автоматического смещения и эммитерной стабилизации на АЧХError: Reference source not found

7. Усилительный каскад с паралелльной ООС по напряжению

8. Усилитель с глубокой обратной связью

9. Истоковые и эмиттерные повторители
