V. Лабораторная работа №3 исследование импульсного усилителя с высокочастотной индуктивной коррекцией
5.1. Цель работы.
Изучить построение и работу импульсного усилителя. Изучить влияние индуктивной коррекции на характеристики импульсного усилителя.
5.2. Описание принципиальной схемы макета.
Усилитель (рис.5.1.) собран на транзисторе V1 по схеме с общим эмиттером и эмиттерной стабилизацией рабочей точки. В цепь коллектора включен резистор нагрузки R3 и корректирующая индуктивность L1, которая может быть зашунтирована переключателем П1.
В цепи питания включены диод VD1 в целях предохранения транзистора от перегрузки и фильтрующие конденсаторы С5 и С6.
Исходный режим по постоянному току задается делителем R1, R2 и резистором в цепи эмиттера R4.
Переключатель П2 позволяет подключать к выходным клеммам усиленный или входной сигнал, подаваемый на вход усилителя.
Источниками усиливаемых сигналов является генератор импульсов Г5-54, генератор сигналов низкочастотной Г3-109 и генератор высокочастотных гармонических колебаний Г4-102.
5.3. Порядок выполнения работы
а) Зарисовать и объяснить осциллограммы входного и выходного сигналов с коррекцией и без нее.
При этом от Г5-54 на вход подается импульс напряжения длительностью , амплитудой с частотой следования импульсов
При выполнении этого пункта задания осциллограф переводится в режим внешней синхронизации, для чего используется импульс с выхода генератора “Имп. синхрониз.”
б) Снять и построить частотные характеристики каскада для двух случаев работы каскада при наличии коррекции и без нее.
Входной гармонический сигнал амплитудой снимается с генератора Г3-109 на частотах 4, 8, 10, 20, 40, 80, 100 и 200 кГц. При каждом изменении частоты необходимо контроль амплитуды входного сигнала.
Таблица 1
fc, кГц |
4 |
8 |
10 |
20 |
40 |
80 |
100 |
200 |
lg fc |
|
|
|
|
|
|
|
|
Uвых. без кор, |
|
|
|
|
|
|
|
|
Ki, без кор. |
|
|
|
|
|
|
|
|
Yi, без кор. |
|
|
|
|
|
|
|
|
Uвых. с кор, |
|
|
|
|
|
|
|
|
Ki, с кор. |
|
|
|
|
|
|
|
|
Yi, с кор. |
|
|
|
|
|
|
|
|
Результаты заносятся в таблицу, и по ним строится графики амплитудно-частотных характеристик (раздел 2.2).
в) Вычислить площадь усиления выигрыш за счет коррекции в площади усиления и в полосе пропускания

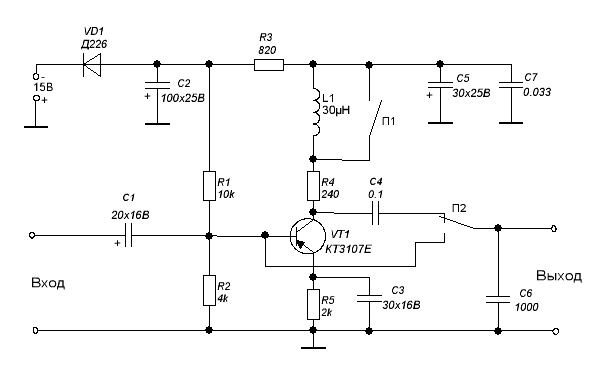

Рис 5.1. Схема импульсного усилителя с параллельной индуктивной коррекцией на БПТ
5.4. Контрольные вопросы
Третий коллоквиум
1. Переходная характеристика усилителя
2. Требования, предъявляемые к импульсным усилителям
3. Общие сведения и принципы построения импульсных усилителей
4. Анализ импульсного усилителя в области малых времен
5. Время установления (нарастания)
6. Анализ импульсного усилителя в области больших времен
7. Спад плоской вершины
8. Цепи коррекции
9. Индуктивная высокочастотная коррекция
10. Эмиттерная высокочастотная коррекция
11. Низкочастотная коррекция
