- •Лекции по дисциплине «Химия радиоматериалов»
- •Вступление
- •Тема I. Диэлектрические материалы
- •Требования к химическим свойствам диэлектриков
- •1.1 Классификация диэлектрических материалов
- •1.2 Твердые органические диэлектрики
- •1.2.1 Органические полимеры
- •1.2 Классификация полимеров
- •1.2.1 Классификация полимеров по происхождению
- •1.2.2 Классификация полимеров по химическому строению основной цепи макромолекул
- •1.2.3. Классификация полимеров по геометрической (структурной) форме макромолекул. Неоднородности в полимерах
- •1.2.4. Классификация полимеров способу получения
- •1.2.5. Классификация полимеров по отношению к нагреванию
- •1.3 Гомополимеры и сополимеры
- •Полимеризация
- •Радикальная полимеризация
- •Ступенчатые процессы синтеза полимеров
- •Поликонденсация
- •Химические превращения полимеров
- •Физические (релаксационные) состояния полимеров
- •Электрические свойства полимеров
- •Природные и искусственные полимеры в радиоматериалах
- •Синтетические полимеры в радиоматериалах
- •Электроизоляционные пластмассы
- •1.6.2 Смолы (олигомеры)
- •Электроизоляционные органические полимерные пленки
- •Электроизоляционные лаки и эмали.
- •Пропиточные лаки
- •Электроизоляционные компаунды
- •Электроизоляционные волокнистые материалы
- •Электроизоляционные материалы на основе битумов
- •Неорганические твердые диэлектрики Диэлектрические материалы на основе стекол
- •Керамические диэлектрические материалы
- •Слюда и слюдяные материалы
- •Газообразные диэлектрики
- •Жидкие диэлектрики
- •Активные диэлектрики
- •Конец темы 1
Химические превращения полимеров
Химические превращения полимеров – это реакции, приводящие к изменению состава, строения или степени полимеризации макромолекул.
Химические превращения полимеров могут протекать под воздействием различных химических агентов или физических воздействий (тепло, свет, радиация, механические воздействия и др.). Эти превращения могут быть:
-
целенаправленными, предназначенными для улучшения и модификации свойств полимерных материалов;
-
самопроизвольными, протекающими неупорядоченно под воздействием факторов, возникающих в процессе эксплуатации изделий из полимеров (световое излучение, механические нагрузки, действие кислорода и озона, повышенная температура и др.).
Химические превращения полимеров разделяют на четыре типа:
-
полимераналогичные превращения;
-
внутримолекулярные реакции;
-
межмакромолекулярные реакции;
-
реакции деструкции полимеров.
Полимераналогичные превращения (ПАП) – это химические реакции функциональных групп (иногда звеньев) полимера с низкомолекулярными соединениями, которые протекают без разрыва химических связей в основной цепи макромолекулы и изменения её длины.
ПАП приводят к образованию продуктов, имеющих новые свойства по сравнению с исходными полимерами, поэтому эти реакции используются для химической модификации природных и синтетических полимеров.
С помощью ПАП можно получать полимеры, которые невозможно синтезировать полимеризацией, поскольку исходный мономер неустойчив или вообще не существует. Например, поливиниловый спирт, получают методом ПАП из поливинилацетата путем щелочного гидролиза ацетатных групп:
NaOH
…–СН2–СН–… -CH3COONa …–СН2–СН–…
| |
OCOCH3 OH
поливинилацетат (ПВА) поливиниловый спирт (ПВС)
Мономер - виниловый спирт не существует, т.к. в момент получения он быстро изомеризуется в уксусный альдегид
О
СН2=СН СН3–С
| Н
ОН
виниловый спирт уксусный альдегид
ПАП широко используется для модификации одного из наиболее распространенных природных полимеров – целлюлозы.
Ацилирование целлюлозы является реакцией полимераналогичного превращения. Процесс проводят действием уксусного ангидрида в присутствии серной кислоты в среде растворителя или разбавителя.
O
CH3–C
[C6H7O2(OH)3]n + 3n O
CH3–C
O
[C6H7O2(OCOCH3)3 ]n + 3n CH3COOH.
триацетат целлюлозы
В легкой промышленности широко используются ацетаты целлюлозы (ацетатное волокно, фотопленка), нитраты целлюлозы, (клеи для кожи, лаки, эмали, целлулоид), вискоза (вискозное волокно, целлофан), карбоксиметилцеллюлозы натриевая соль (клей для бумаги и обоев - КМЦ, эмульгатор для пищевых продуктов) и др.
К межмакромолекулярным реакциям (реакциям сшивания) относят реакции, приводящие к образованию сетчатых (пространственных) полимеров.
Межмакромолекулярные реакции имеют большое научное и практическое значение, т.к. они составляют основу важнейших технологических процессов: вулканизация каучуков, отверждение термореактивных полимеров, олигомеров, клеев, дубление натуральной кожы и др.
Межмолекулярные (поперечные) химические связи могут образоваться двумя способами: либо непосредственно между макромолекулами при химическом взаимодействии их функциональных групп, либо при участии низкомолекулярного реагента (сшивающего агента, отвердителя, вулканизующего агента), что приводит к возникновению единой трехмерной сетчатой структуры полимера.В отличие от реакций полимераналогичных превращений межмолекулярные реакции принципиально меняют свойства полимера. В результате сшивания полимер теряет способность к растворению и плавлению.
Реакции сшивания полимеров могут также протекать под воздействием радиации и света (ультрафиолетового излучения).
К реакциям деструкции относят реакции полимеров, которые протекают с разрывом химических связей в основных цепях макромолекул. При этом снижение молекулярной массы происходит без существенного изменения химического состава полимера.
В результате деструктивных процессов, протекающих в полимерах в процессе получения, хранения и эксплуатации изделий, их механические и физические свойства ухудшаются, что ведет к снижению потребительских свойств изделий. Процессы деструкции могут использоваться в практике для получения мономеров, определения строения исходных полимерных материалов, получения блок- и привитых сополимеров, а также для частичного понижения молекулярной массы с целью облегчения операций технологического процесса (например, пластификация каучука на вальцах).
В зависимости от природы агента, который вызывает разрыв цепи, различают физическую или химическую деструкцию. Первая осуществляется под действием различных физических факторов: тепла (термическая деструкция), света (фотохимическая деструкция), ионизирующего излучения (радиационная деструкция), механических нагрузок (механическая деструкция).
Химическая деструкция протекает под действием химических реагентов (окисление, гидролиз, ацидолиз и т.д.) или ферментов.
Для предотвращения или замедления нежелательных процессов деструкции в полимеры в процессе их получения или при переработке вводят различные соединения –антистарители и стабилизаторы:
Агрегатные и фазовые состояния полимеров (лекция ВМС)
В отличие от НМС полимеры могут существовать только в двух агрегатных состояниях: твёрдом и жидком, так как процесс химического разложения макромолекул начинается при более низкой температуре, чем его переход в газообразное состояние.
Твёрдому агрегатному состоянию полимеров отвечают два фазовых состояния: аморфное и кристаллическое. Эти состояния отличаются по степени упорядоченности взаимного расположения макромолекул.
Если наблюдается дальний порядок в расположении макромолекул, т.е. они расположены упорядоченно относительно друг друга, то полимер находится в кристаллическом фазовом состоянии. Если такого порядка нет, т.е. макромолекулы расположены неупорядоченно, хаотично, то полимер находится в аморфном фазовом состоянии.
В большинстве случаев полимеры представляет собой двухфазную систему, в которой имеются участки и с кристаллической и с аморфной фазой, причем в разных соотношениях. Это соотношение определяется рядом факторов:
-
химическое строение цепи полимера;
-
условия синтеза (стереорегулярные полимеры имеют склонность к кристаллизации);
-
условия кристаллизации полимера: при медленном охлаждении расплава в полимере преобладает кристаллическая фаза, при быстром – аморфная.
Полимеры, в которых присутствует аморфная и кристаллическая фаза, называют аморфно-кристаллическими или частично кристаллическими. Отношение объемов всех кристаллических областей полимера к его общему объему называются степенью кристалличности К.

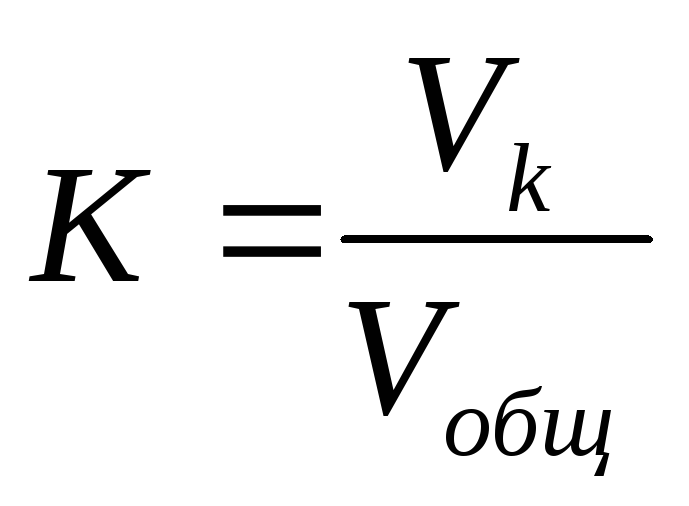

∙100%
Существуют полностью аморфные полимеры (К = 0), но практически не удается получить полностью кристаллический полимер (К = 100%). Максимальная степень кристалличности у синтетических полимеров 96 %.
Для кристаллизации полимеров необходимо наличие определенных условий:
1) стереорегулярность строения цепи макромолекул;
-
возможность плотной упаковки макромолекул; наличие громоздких боковых заместителей или разветвлений препятствует плотной упаковке;
-
цепи макромолекул должны обладать определенной гибкостью, достаточной для перестройки конформации цепи; наличие в цепи полярных групп приводит к снижению гибкости. На гибкость цепей существенно влияет температура.
-
достаточно медленное охлаждение расплава полимера.
