Построение реечных точек для изображения рельефа

Построение реечных точек производится полярным способом с помощью транспортира, масштабной линейки и измерителя. Центр транспортира совмещают с вершиной хода, принятой за полюс, а нуль транспортира совмещают с направлением на предыдущую вершину теодолитного хода. По дуге транспортира по ходу часовой стрелки откладывают горизонтальные углы, взятые из журнала тахеометрической съёмки на данной станции. Вдоль полученного направления измерителем откладывают соответствующие расстояния в масштабе плана и получают плановое положение реечных точек. Справа от точек подписывают их высоты (см. журнал тахеометрической съёмки) с округлением до 0,01 м., слева – номер точки.

Построение рельефа местности

Рельеф местности изображают горизонталями. Горизонтали проводят способом графического интерполирования по направлениям, отмеченным в абрисах стрелками. Для интерполяции можно воспользоваться палеткой. На листе кальки проводят параллельные линии, отстоящие друг от друга на расстоянии 0,5 см. Эти линии подписывают отметками, кратными высоте сечения рельефа ( 0,5 м.), от самой малой до самой большой.

Для интерполяции по линии (напр. MN) палетку накладывают на план так, чтобы одна из точек, например M, заняла положение между параллельными линиями палетки соответственно своей отметки 151,8 м. Удерживая иглу измерителя в намеченной точке, поворачивают палетку вокруг иглы так, чтобы точка N, видимая через кальку, заняла положение соответствующее её отметке – 150,1 м. Пересечение линий палетки с линией MN перекалывают на план и подписывают их отметки (равные отметкам соответствующих параллельных линий)

Аналогично производится интерполяция по всем остальным направлениям, указанным в абрисе. Точки с одинаковыми отметками соединяют плавными линиями и таким образом получают горизонтали.

После всех построений план оформляют, руководствуясь установленными условными знаками.

Приложение 1

Общий вид участка

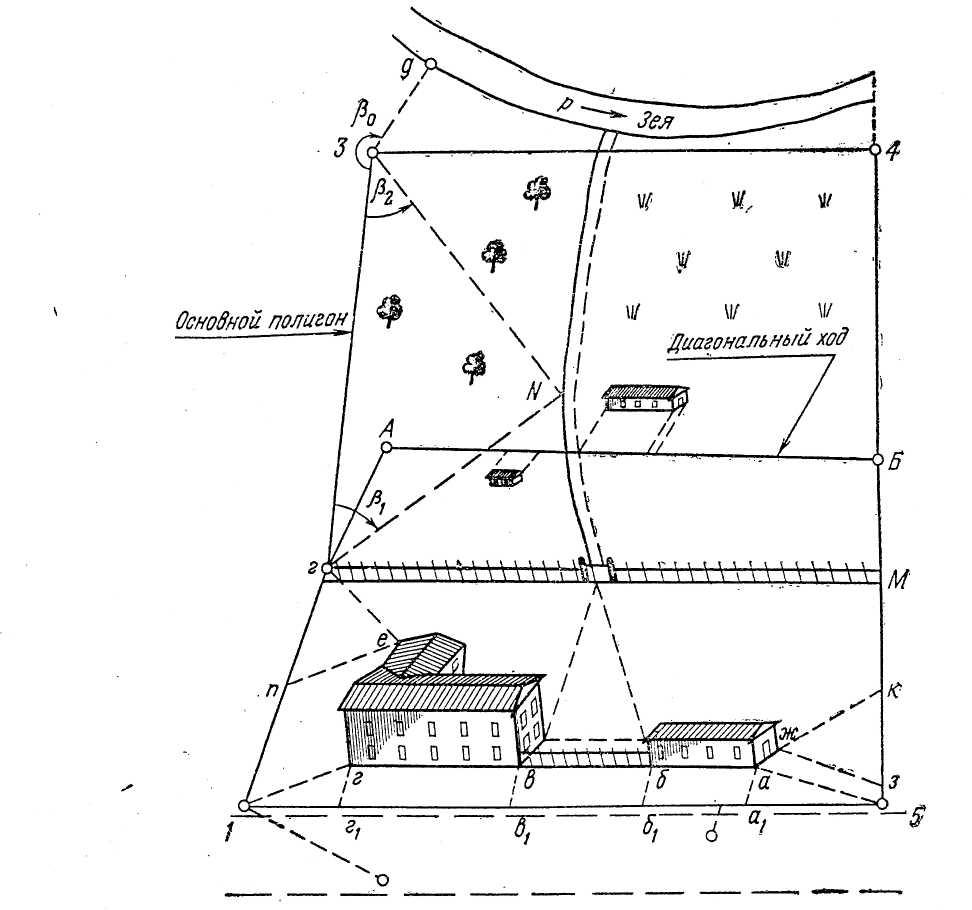

Схема планового съемочного обоснования

Приложение 2

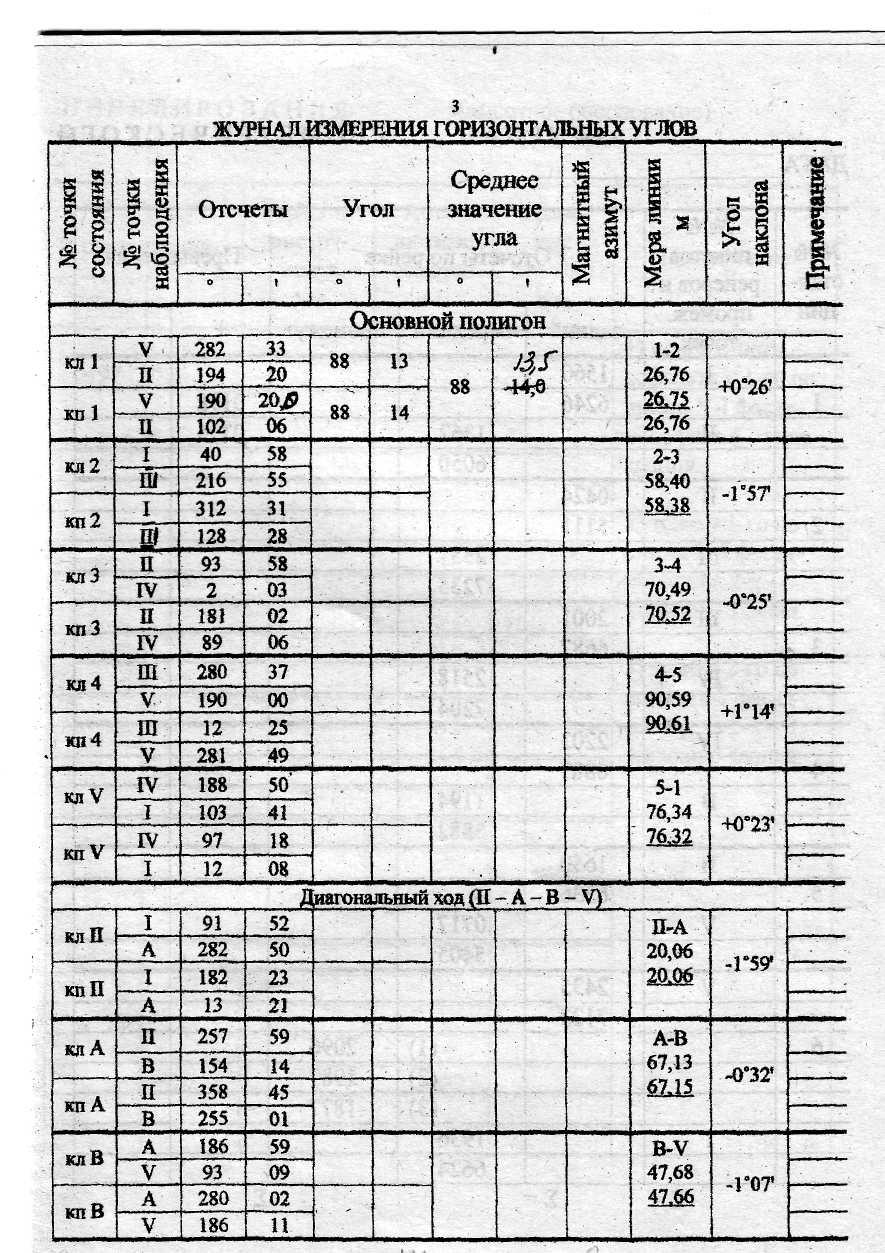

Журнал измерения горизонтальных углов и длин линий

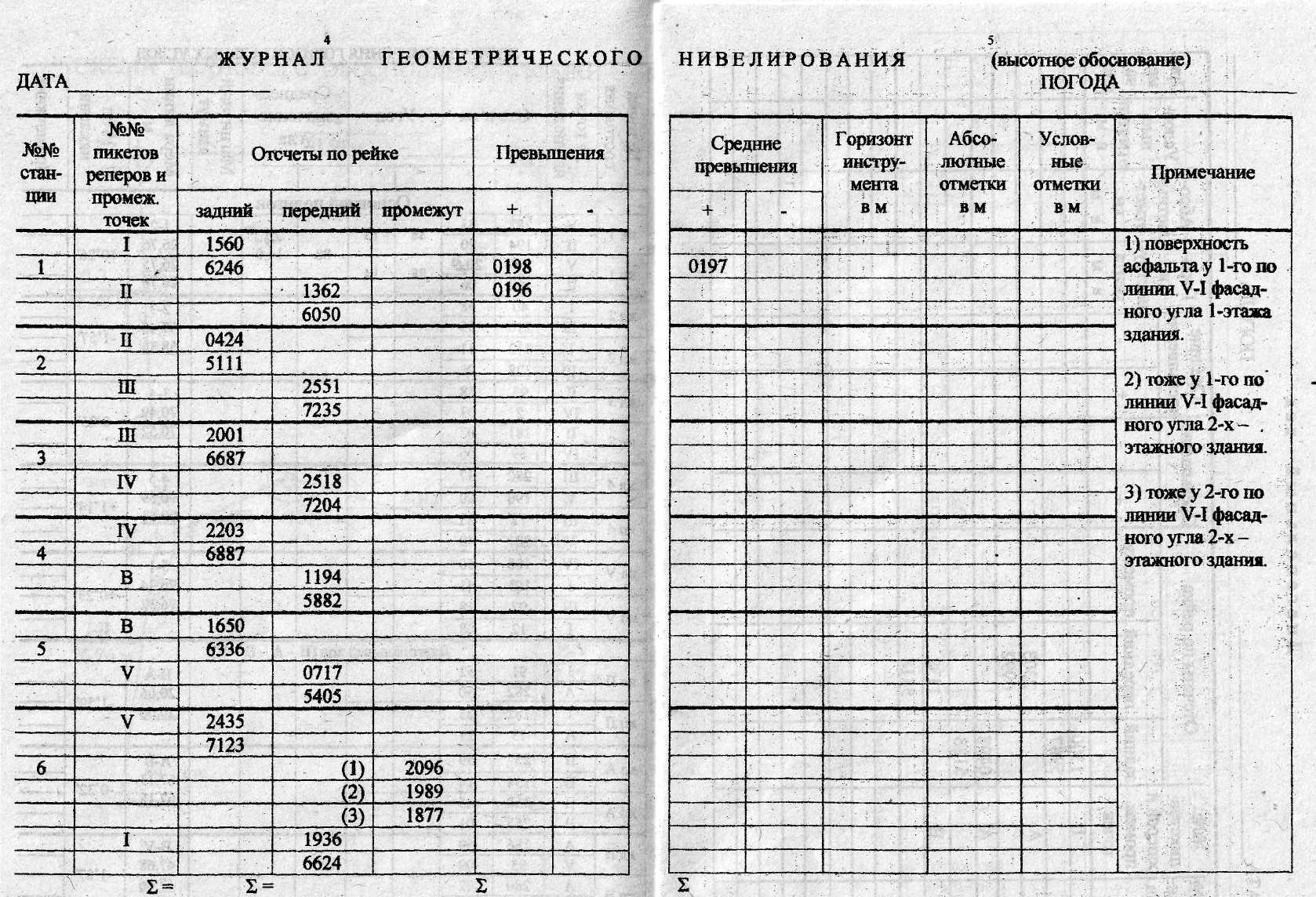

Приложение 3

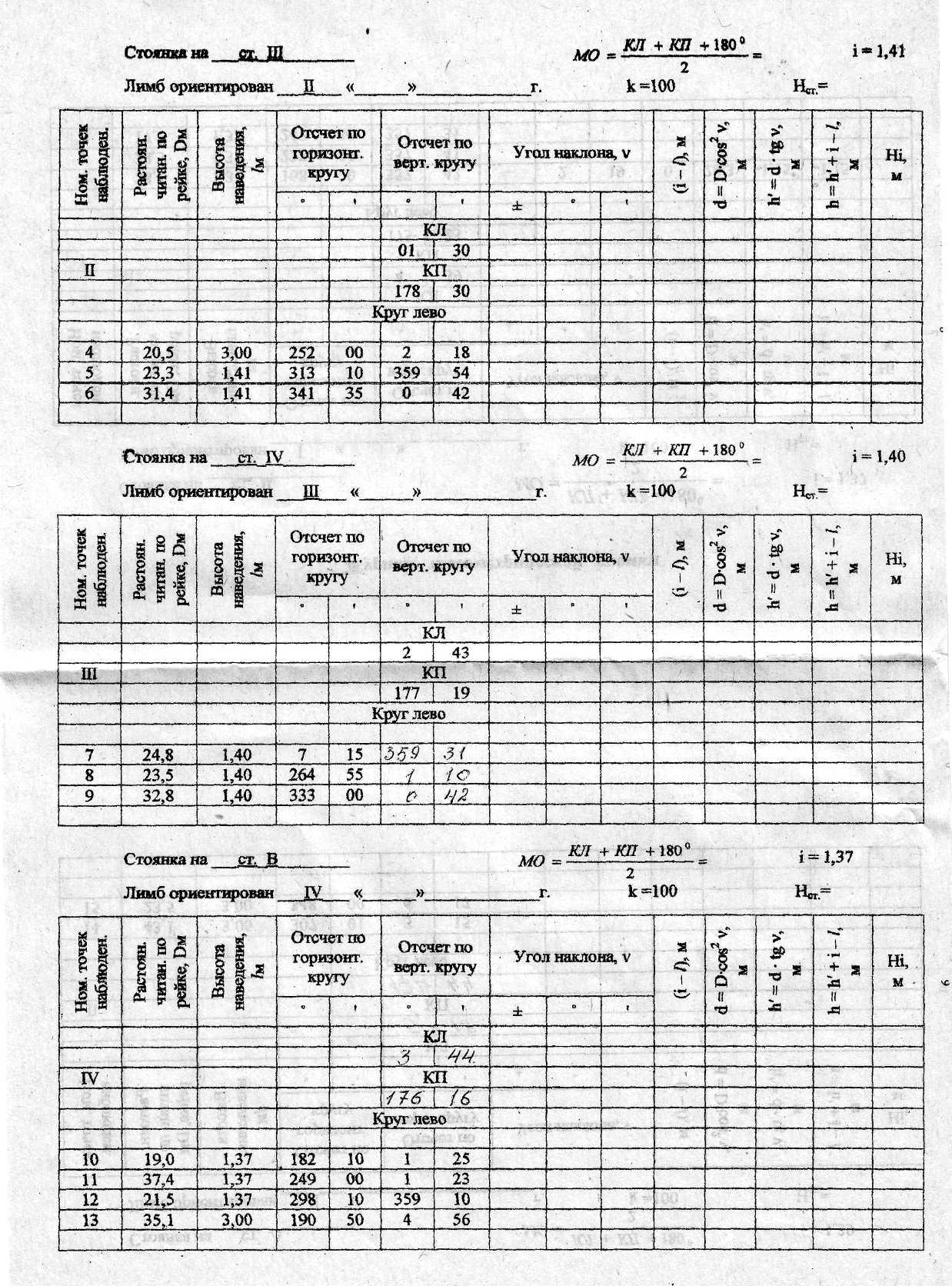

Приложение 4

Приложение 5

Выбор реечных точек при съемке рельефа

Приложение 6

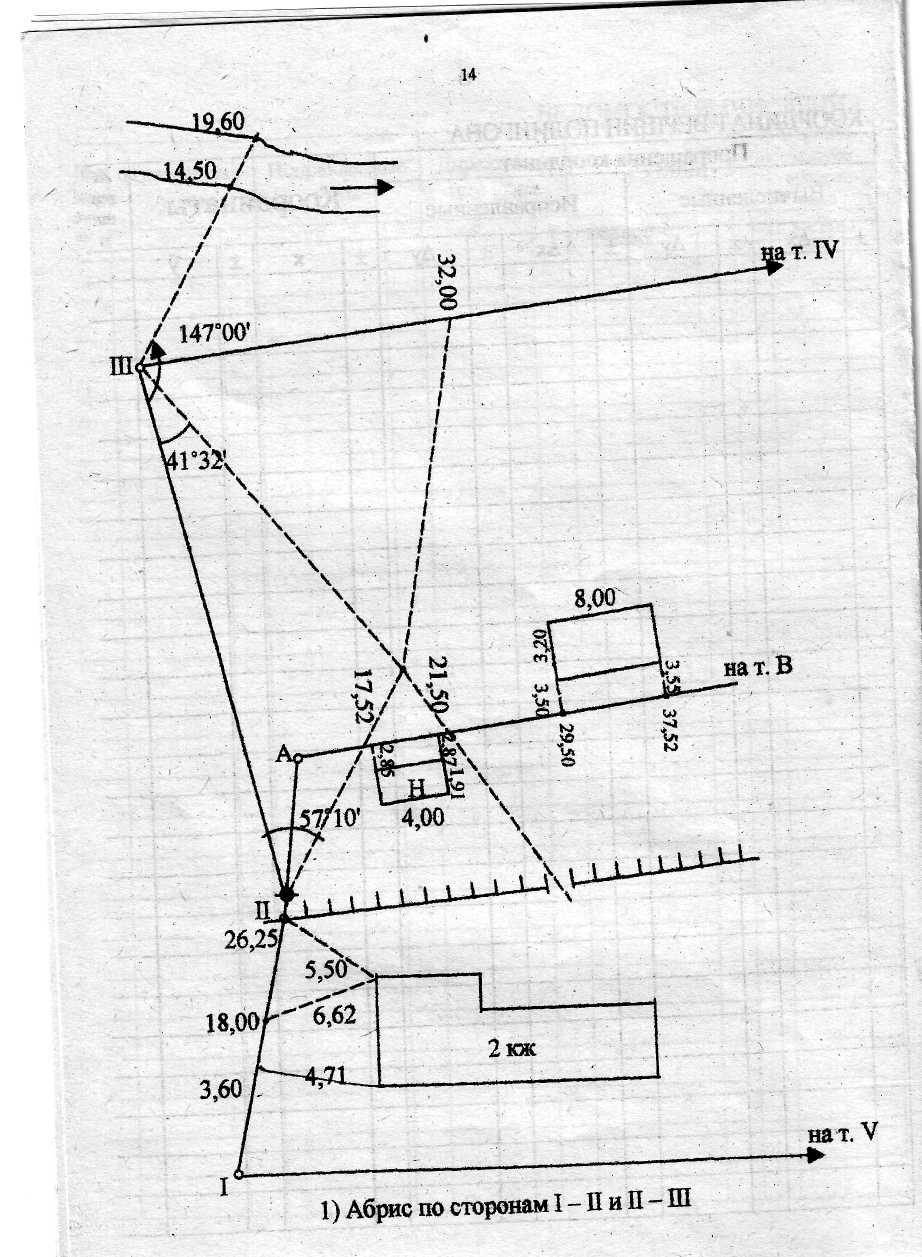

Абрис тахеометрической съемки участка
