Сигнальные приборы, лампы, фотоэлементы, фотоприборы. Сельсины. Сигнальные приборы, лампы, фотоэлементы
Сигнальные приборы. На рис. 2.9.1,а показаны: общее обозначение звонка 1; звонки: постоянного тока 2; переменного тока 3; одноударный звонок 4; зуммер 5; сирена 6; гудок, сигнальный рожок 7; ревун 8.
Лампы накаливания (рис. 2.9.1,б). Общее обозначение ламп накаливания осветительной и сигнальной 9 или 10. Здесь крест обозначает видимое излучение. Если нужно подчеркнуть, что излучение инфракрасное, то рядом с изображением лампы пишут IR (не показано).
Обратите внимание: по отмененному стандарту в изображении сигнальных ламп секторы допускалось зачернять (см. обозначение 11). В настоящее время их не зачерняют. Но если нужно указать цвет лампы, то используют надписи: С2 – красный, С4 – желтый, С5 – зеленый, С6 – синий, С9 – белый. Следовательно, на рис. 2.9.1,б лампа 12 синего цвета, так как рядом с ее изображением написано С6.
Рис. 2.9.1 Сигнальные приборы, лампы, фотоэлементы
Газоразрядные лампы. Примеры обозначений газоразрядных ламп даны на рис. 2.9.1,в и д. Здесь: 13 – лампа тлеющего разряда (неоновая лампа), а 14 – пускатель (стартер) для люминесцентных ламп.
Общее обозначение 17 осветительной и сигнальной газоразрядной лампы с двумя выводами приведено на рис. 2.9.1,д. Это лампа низкого давления, на что указывает одна точка. Обратите внимание: по отмененному стандарту точку располагали иначе (ср. современное обозначение 17 с отмененным 18).
На рис. 2.9.1,д даны примеры обозначений газоразрядных ламп с простыми электродами (черта – анод, кружок – катод). Здесь: 20 – лампа высокого давления (на что указывают две точки) ультрафиолетового излучения, обозначенного буквами UV, а 21 – лампа сверхвысокого давления (три точки) с флуоресценцией – буквы FL.
В обозначениях ламп могут встретиться буквы, характеризующие газовое наполнение: Nе – неон; Хе – ксенон; Nа – натрий; Нg – ртуть; I – иод.
На рис. 2.9.1,д, поз. 19 дан пример включения осветительной газоразрядной лампы 17 с пускателем 14, где LL1 – дроссель.
Фотоэлементы электронный 15 и ионный 16 обозначают, как показано на рис. 2.9.1,г.
Сельсины
Общее обозначение 1 сельсина дано на рис. 2.9.2, а. Заметьте: концентрические окружности в данном случае не являются обозначение статора и ротора.
Для конкретных типов сельсинов вместо знаков ZZ вписывают так называемые классифицирующие символы, где первая буква С означает управление; Т – угол поворота; R – решающее устройство. Вторая буква: Д – дифференциальный; R – приемник; Т - преобразователь; Х – датчик; В – с поворотной статорной обмоткой. Следовательно, на рис. 2.9.2, а 2 – это датчик (Х), а 3 – приемник (R) угла поворота (Т); они соединены трехпроводной линией связи, т.е. тремя проводниками.
Сельсины могут иметь контактные кольца – это контактные сельсины, но могут и не иметь колец (бесконтактные).
Сельсины могут изображаться в двух формах - и .
Обозначения контактных сельсинов иллюстрируют рис. 2.9.2, б и в.
Сельсин датчик расположен, например, слева, а сельсин-приемник – справа. Так, на рис. 2.9.2, б обмотка возбуждения расположена на статоре, а трехфазная обмотка синхронизации, соединенная в звезду, находится в пазах, равномерно распределенных по окружности ротора. Для вывода ее концов ротор имеет три контактных кольца. На рис. 2.9.2, б 4 – обозначение в форме , 5 – в форме .

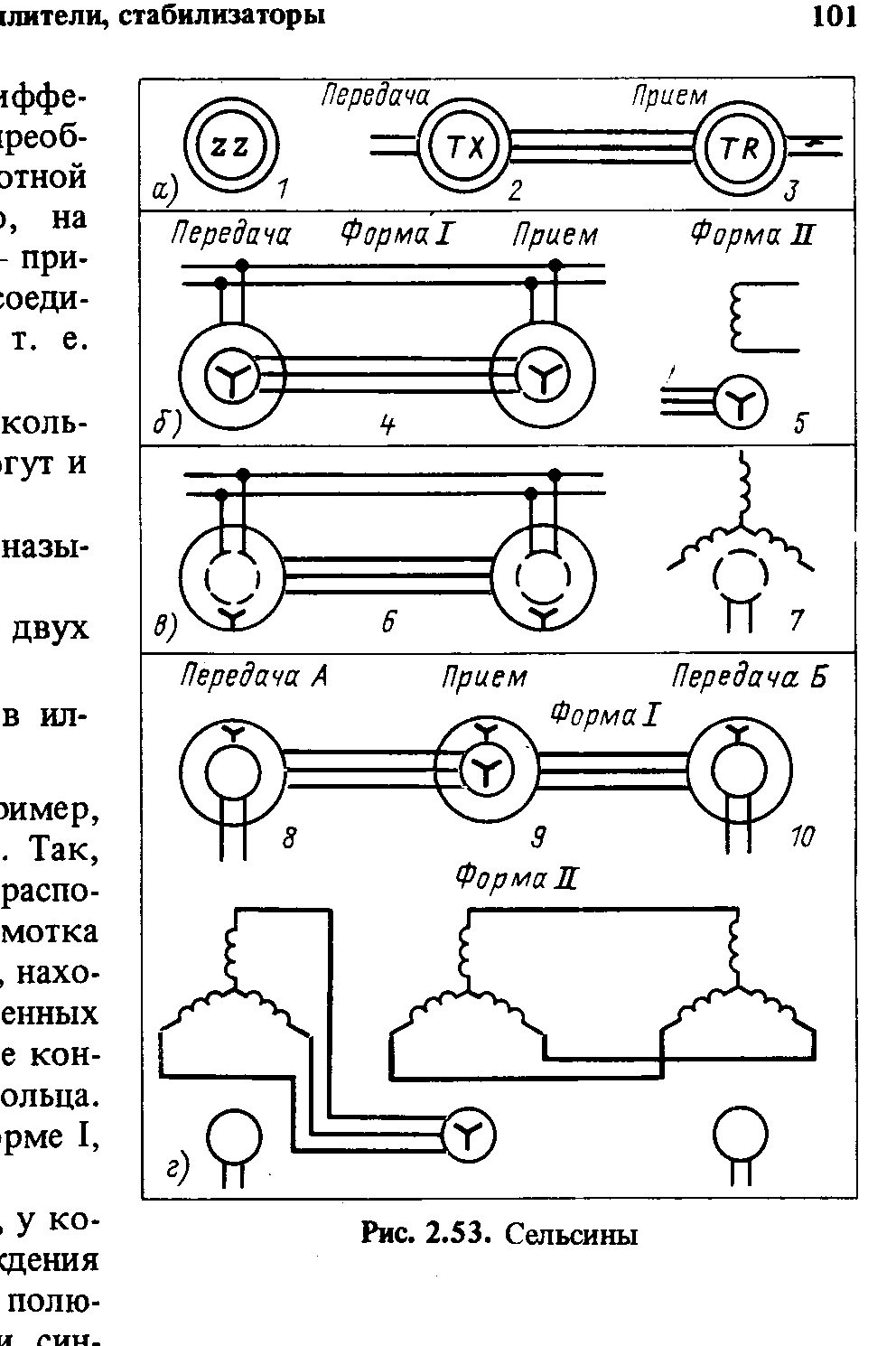

Рис. 2.9.2. Сельсины
На рис. 2.9.2, в показаны сельсины, у которых однофазные обмотки возбуждения расположены на явно выраженных полюсах роторов, а трехфазные обмотки синхронизации соединены в звезду и расположены в пазах окружностей статоров. Обозначение 6 – в форме , 7 – в форме . Для выводов обмотки возбуждения ротор имеет два кольца.
Дифференциальный сельсин 9 (рис. 2.9.2, г) с обмотками, соединенными в звезду, изображен в середине схемы. Он соединен с двумя датчиками 8 и 10 (передача А слева, передача Б справа).
Угол поворота дифференциального сельсина соответствует разности углов, на которые повернуты роторы датчиков.
