2.3. Расчет обечаек, днищ и крышек, нагруженных наружным давлением
2.3.1. Расчет цилиндрической обечайки, нагруженной наружным давлением
1. Определяем расчётную длину цилиндрической обечайки lp с учетом длины примыкающего элемента:
(6) |
При определении расчетной длины обечайки или длину примыкающего элемента следует определять по Формулам:
- для выпуклых днищ,
- для конических обечаек (днищ) без отбортовки, но не более длины конического элемента.
- для конических обечаек (днищ) с отбортовкой, но не более длины конического элемента.
2. Определяем вспомогательные коэффициенты
где ny – запас устойчивой оболочки (при рабочих условиях ny=2,4)
3. Определяем приближенно толщину стенки по формулам:
(7) |
|
(8) |

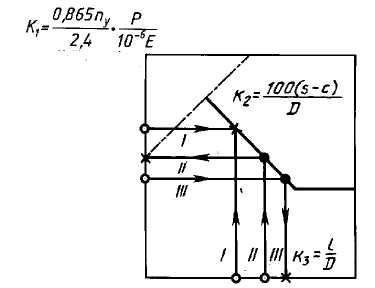

Коэффициент К2 следует определять по номограмме, приведенной на рисунке 3.
4. Определяем допускаемое давление из условия прочности по формуле
(9) |
5. Определяем допускаемое давление из условия устойчивости в пределах упругости определяют по формуле
(10) |
|
(11) |
6. Допускаемое наружное давление следует определять по формуле
(12) |
7. Проверяем условие
. |
(13) |
2.3.2. Гладкие конические обечайки, нагруженные наружным давлением
1. Определяем толщину стенки в первом приближении по формуле (7) и (8). При предварительном определении толщины стенки в место l и D в качестве расчетных принимаем величины lЕ и DE.определяемые по формулам:
(14) |
|
(15) |
где D1 – внутренний диаметр при вершине конуса, мм
2. Определяем допускаемое давление из условия прочности:
(16) |
3. Определяем допускаемое давление из условия устойчивости в пределах упругости:
(17) |
Значение коэффициента В1 определяем по формуле
(18) |
Расчетные формулы применимы при условии α1< 70°.
4. Допускаемое наружное давление определяем по формуле (12)
5. Проверяем условие устойчивости (13)
2.3.3. Эллиптические и полусферические днища, нагруженные наружным давлением
1. Толщину стенки приближенно определяют по формулам
(19) |
|
(20) |
Для предварительного расчета КЭ принимают равным 0,9 для эллиптических днищ и 1,0 — для полусферических днищ.
2. Уточняем значение коэффициента КЭ в соответствии с рис. 4 в зависимости от отношений
Рисунок 4 – График для определения коэффициента KЭ
3. Определяем допускаемое давление из условия прочности:
(20) |
4. Определяем допускаемое давление из условия устойчивости в пределах упругости
(21) |
5. Допускаемое наружное давление определяем по формуле (12)
6. Проверяем условие устойчивости (13)
