Розрахункова робота №9 «Розрахунок батарейного циклона»

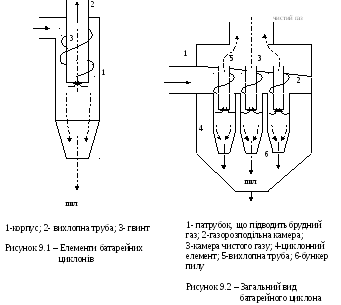

Д ля обробки (очищення від пилу) великих обсягів газів, більш 50000 м3/год, застосовують батарейні циклони, що поєднують циклонні елементи діаметром 100, 150, 250 мм. У кожному циклонному елементі для створення обертального руху газового потоку встановлюється дволопастний гвинт або розетка, що складається з лопаток, які встановлюються під кутом 25-300 до осі. Лопатки, що завирують газ встановлюються на зовнішній поверхні вихлопної труби.
Розрахувати основні параметри батарейного циклона, вибрати тип циклона і визначити ефективність його роботи.
ДАНІ ДЛЯ РОЗРАХУНКУ:
-
Електрична потужність електростанції: Е=3·106 кВт;
-
Необхідна ефективність очищення: η=0,85;
-
ККД електростанції: 0,4;
-
Щільність продуктів згоряння: 0=1,3 кг/м3;
-
Частка твердих часток, що уноситься з відкритої топки з рідким шлаковидаленням: аун=0,77.
Величина аун залежить від типу топки:
-
камерна топка з твердим шлаковидаленням ...0,95;
-
відкрита топка з рідким шлаковидаленням .....0,7-0,85;
-
напіввідчинена з рідким шлаковидаленням ....0,6-0,8;
-
двухкамерная топка ...0,5-0,6;
-
топка з вертикальними підтопками …0,2-0,4;
-
горизонтальні циклонні топки …0,1-0,5.
-
Зольність вугілля: Ар=20%;
-
Зміст пальних у віднесенні: Гун=2%;
-
Дисперсний склад пилу, %:
менше 2,5 мкм -8%
7,5…………-9%
15…………-14%
25…………-11%
35…………-11%
50…………-20%
70…………-17%
90...………...-5%
більше 100……..-5%
-
Теплота спалювання палива : Qнр=29,4∙ 103 кДж/кг.
РОЗРАХУНОК БАТАРЕЙНОГО ЦИКЛОНА.
-
Запиленість (концентрація пилу) продуктів згоряння на виході з топки:
-
Кількість твердого палива, що спалюється в одиницю часу в котельних установках
-
кг/с.
-
Кількість твердого палива, що спалюється в одному котлі:
кг/с.
-
Кількість продуктів згоряння на виході з топки (спрощений розрахунок)
С+О2→СО2
- кількість СО2, шо утвориться (по реакції):
12 кг − 22,4 м3
85·(1-Ар) −
м3/с;
- кількість N2, що утвориться (без підсмоктувань повітря)
12 кг − 22,4∙3,76
85·(1-Ар) − VN2
м3/с;
- кількість продуктів згоряння
м3/с.
-
Кількість золи, що виноситься з димовими газами:
,
, .
1.5 Кількість пилу, що виноситься продуктами згоряння з робочого простору топкової камери котла:
кг/с.
-
Запиленість продуктів згоряння :
кг/м3=18 г/м3
-
Необхідний перетин батарейних циклонів
,
де W − швидкість газу, віднесене до поперечного переріза всіх циклонів.
За практичними даними рекомендується приймати W=4,5 м/с.
м2.
За розрахунковим значенням поперечного переріза Fц вибираємо типорозмір батарейного циклона зі стандартного ряду типорозмірів [1].
Таблиця 9.1 – Типорозміри батарейних циклонів
Типорозмір циклона |
Число елементів по ширині, m |
Граничне значення числа елементів, шт |
Граничне значення сумарного перетину, м2 |
1х10хm |
7―15 |
70―150 |
2,39―6,28 |
2х10хm |
7―15 |
140―300 |
5,87―12,57 |
4х10хm |
7―15 |
280―600 |
11,73―25,14 |
2х12хm |
7―15 |
168―360 |
7,04―15,08 |
4х12хm |
7―15 |
336―720 |
14,08―30,17 |
2х12хm |
7―24 |
196―672 |
8,21―28,15 |
*4х14хm |
7―24 |
392―1344 |
16,42―56,31 |
*4х14хm –чотирьохсекційний апарат з 14 елементами по довжині і з «m» елементами по ширині.
Вибираємо типорозмір 4х14хm із числом елементів m=24.
Кількість блоків з таким типорозміром визначається:
Приймаємо 3 блоки з типорозміром:
4х14х24=1344 елементів
Швидкість у поперечному перерізі:
.
3. Параметр вловлювання для заданого фракційного (дисперсного) складу пилу визначається по формулі:
де di – середній діаметр у кожному інтервалі фракційного складу:
4. За параметром П визначаємо ступінь віднесення для кожної фракції:
;
;
;
;
;
;
;
;
;
;
5. Визначаємо загальний ступінь віднесення:
де Фi – частка даної фракції
6. Ефективність очищення складе:
.
Оскільки розрахункове значення ефективності (ступеня) очищення більше заданого значення, то обраний спосіб очищення газу задовільняє умовам поставленої задачі.
7. Визначаємо аеродинамічний опір циклона:
Па.
Дані для розрахунку приведені в додатку М і Н.
