Розрахункова робота №5 «Розрахунок установки заглибного горіння»
Заглибне горіння – це спосіб спалювання твердого, рідкого чи газоподібного палива в рідкому середовищі. Як рідке середовище використовуються шлак, розплави і розчини солей і ін.
Такий спосіб спалювання палива почав застосовуватися на теплових електростанціях для спалювання вугілля в шлаковому розплаві, а також у різних виробництвах хімічної промисловості.

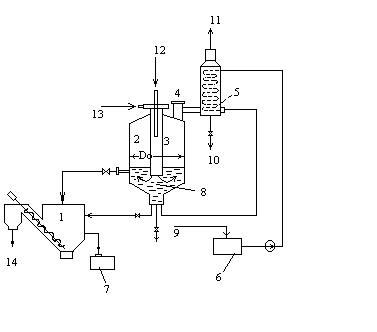

На рисунку 5.1 наведена схема установки для випарювання агресивних і солевмістних розчинів. В апаратах цього типу випарювання розчинів і конденсація газоподібних речовин, що утворюються в зоні горіння, здійснюється за рахунок тепла продуктів згоряння. Нагрівальні елементи в цих апаратах відсутні.
К.В.Т. палива у випарних установках із заглибними пальниками досягає 90-95%.
1 – відстійник солі; 2 – випарний апарат; 3 – пальник; 4 – вибуховий запобіжний клапан; 5 – теплообмінник-конденсатор; 6 – збірник свіжого розчину; 7 – бак для упареного розчину; 8 – камера згоряння; 9 – свіжий розчин; 10 – конденсат; 11 – димові гази; 12 – газ; 13 – повітря; 14 – сіль
Рисунок 5.1 – Принципова схема установки заглибного горіння
Дані для розрахунку:
-
Тип розчину – хлорид магнію, MgCl2;
-
Витрата розчину – GP=1кг/с;
-
Теплоємність розчину – СР=3,78кДж/кгК;
-
Кількість води, що випарилася – Gв=0,26 кг/с;
-
Концентрація розчину після випарювання Мк=35% MgCl2;
-
Початкова температура розчину – tн=25 ˚С;
-
Кінцева температура розчину – tк=135 ˚С;
-
Вологовміст парогазової суміші d=0,62;
-
Теплота спалювання палива =35,8 МДж/м3;
-
Коефіцієнт витрати повітря α=1,1;
-
Паливо – природний газ;
-
Діаметр апарата D0=2,5м.
Розрахунок
1. Ентальпія парогазової суміші при tпг=tк+5 (приймаємо температуру парогазової суміші на 5 градусів вище, ніж кінцева температура розчину):

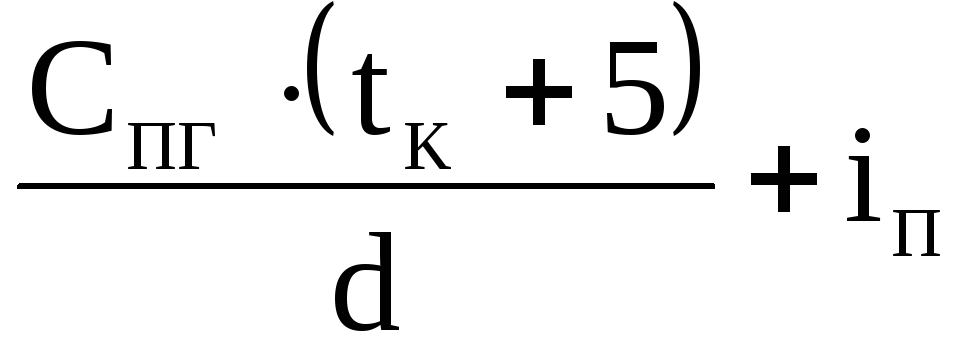

Iпг= ,
де in – ентальпія пари при tк і парціальному тиску, що відповідає заданому ''d'' [1, с.29];
Спг=1,01 – теплоємність парогазової суміші (приймається).
Iпг= кДж/кг пари.
2. Теплове навантаження (теплова потужність) на заглибний пальник з обліком тепловідводу в навколишнє середовище:
Qг=1,02[Gв(Iпг – Срtк) + GрCp(tк – tн)] =
=1,02[0,26(2988 – 3,78135) + 13,78(135 – 25)] =1030 кВт.
3. Витрата газоподібного палива:
м3/с.
4. Витрата повітря для спалювання палива:
Vвз = м3/c.
5. Кількість продуктів згоряння:
Vп.с = [ м3/с,
де м3/м3.
6. Температура продуктів згоряння в камері згоряння:
де м3/м3.
7. Об'ємна витрата продуктів згоряння на виході із сопла:
, м3/с.
8. Діаметр камери згоряння :
, м.
де WК=30 м/с – оптимальна швидкість газового середовища в камері згоряння. За практичними і теоретичними даними вона не повинна бути нижче за швидкість поширення полум'я в газоповітряній суміші.

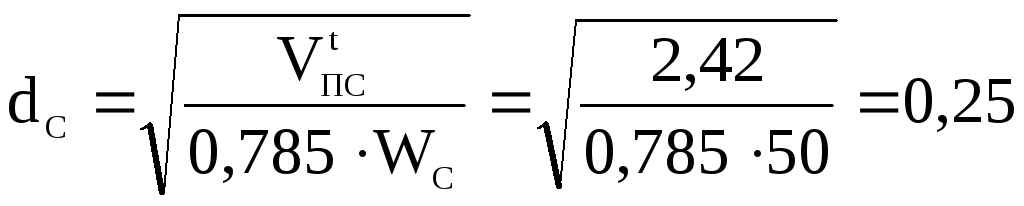

9. Діаметр сопла зовнішньої частини пальника:
, м.
де Wс=50 м/c – гранична швидкість продуктів згоряння (газового потоку) на виході із сопла, прийнята з умови оптимального режиму барботажу (мінімального розбризкування розчину і віднесення крапельок розчину з ванни).
10. Визначимо режим витікання газового середовища в рідку ванну:
де νг – коефіцієнт кінематичної в'язкості газоповітряній суміші, зумовлений температурою tк розчину [1, с.13].
-

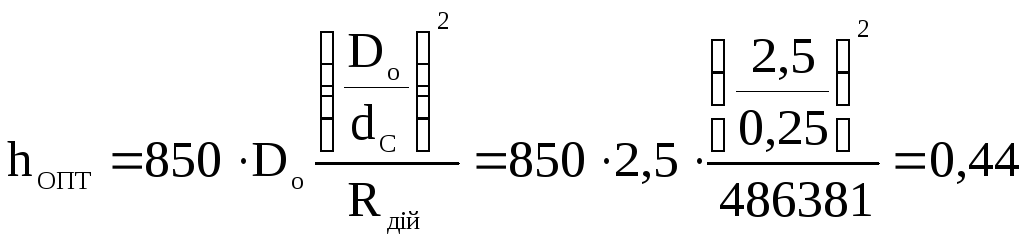

Знаходимо з критеріального рівняння, що описує гідродинамічні процеси барботажу, оптимальну глибину занурення пальника, приймаючи умовно, що діаметр газового потоку в рідині дорівнює діаметру апарата:
, м.
12. Середня температура парогазової суміші на виході з рідкої ванни:
.
13. Витрата продуктів згоряння, що беруть участь у барботажі:
, м3/с.
14. Швидкість продуктів згоряння, приведена до поперечного переріза апарата:
, м/с.
15. Режим барботажу рідини в апараті:
.
16. Критерій теплової напруги:
.

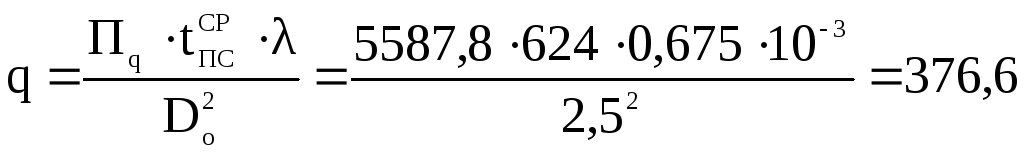

17. Теплова напруга при випарюванні розчину:
, кВт/м3.
де λ=0,675 Вт/м·К – теплопровідність розчину.
18. Обсяг розчину, що знаходиться в апараті:
, м3.
19. Повний обсяг апарата при коефіцієнті завантаження η=0,6 складе:
,м3.
Дані для розрахунку наведені в додатку Е.
