6.3 Вимоги безпеки при виконанні лабораторної роботи

6.3.1 Категорично забороняється розбирати та демонтувати прилади та вузли лабораторного стенду.

6.3.2 В електричних приладах необхідно перевірити заземлення перед включенням в електричну мережу.

6.3.3 Прилади та обладнання лабораторного стенду самостій­но не переставляти.

6.3.4 Після виконання лабораторної роботи стенд відключи­ти за допомогою рубильника.

6.3.5 Не завдавати ударів, пошкоджень віброперетворювачу.

6.3.6 Не руйнувати з’єднувальні кабелі.

6.4 Питання для самоперевірки та контролю підготовленості студента

1. Що таке вібрація? Її причини?

2. Якими показниками характеризується вібрація? Розмірність.

3. Які значення резонансних частот для організму людини?

4. Види спектрів коливального процесу.

5. Що таке октавна, третиннооктавна смуги частот, середньогеометрична частота?

6. Що таке логарифмічний рівень коливань?

7. Як визначається зниження рівня вібрації?

8. Які види вібрацій розрізняють?

9. Дія вібрації на організм людини.

10. Які розрізняють види нормування вібрації?

11. За якими показниками нормується вібрація?

12. Які параметри визначають вібрацію?

13. Яка будова лабораторного стенду для вивчення процесу вібрації?

14. Принцип роботи лабораторного стенду. Як вимірюються показники, що характеризують вібрацію? Їх розмірність?

6.5 Послідовність виконання лабораторної роботи

6.5.1 Дослідження процесу вібрації проводиться на лабораторному стенді, принципова схема та основні вузли якого приведені на рис. 6.5.

В робочій зоні стенду вібрацію може створювати:

• електродвигун з виведеним із корпусу валом, на якому розміщений вантаж із зміщеним центром маси;

• генератор синусоїдальних коливань типу ЭДВС-10;

• одночасна робота електродвигуна та генератора.

Включення джерела вібрації виконується шляхом переведення у відповідне положення перемикача “СЕТЬ”.

6.5.2 В процесі дослідження процесу вібрації визначається значення амплітуди та віброшвидкості за допомогою віброметра ВИП-2. Отримані результати заносяться до таблиці 6.1.

6.5.3 Викладач встановлює схему дослідження процесу вібрації:

• джерела вібрації;

• точки дослідження.

6.5.4 Визначення показників вібрації за допомогою віброметра ВИП-2.

6.5.4.1 Дослідження процесу вібрації, що створюється електродвигуном, на валу якого розміщений вантаж із зміщеним центром маси (неперервний спектр).

6.5.4.1.1 Підготувати до роботи віброметр ВИП-2.

6.5.4.1.2 Включити джерело вібрації.

6.5.4.1.3 Виміряти значення амплітуди (А_m) та віброшвидкості (V) (мінімальне та максимальне значення) у контрольних точках стенду, позначених металевими пластинами.

При вимірюванні характеристик вібрації датчик з коніч­ним наконечником встановлювати перпендикулярно до металевих пластин.

6.5.4.1.4 Отримані значення А_m ,V_min ,V_max занести в табл. 6.1.

6.5.4.2 Дослідження процесу вібрації, що створюється генератором типу СУПВ-01А за допомогою віброметра ВИП-2 (перервний спектр).

6.5.4.2.1 Підготувати до роботи віброметр ВИП-2.

6.5.4.2.2 Включити генератор синусоїдальних коливань типу СУПВ-01А .

6.5.4.2.3 Встановити частоту коливань, що створюються генератором в робочій зоні стенду за допомогою регулюючого лімба та перемикача діапазону частот.

Наприклад:

Перемикач “ПЕРЕКЛЮЧАТЕЛЬ ДИАПАЗОНА ЧАСТОТ” – положення 40 - 400 Гц, лімб – 10 ділень.

Гц.

В процесі дослідження значення частоти коливань генера­тора повинно відповідати середньогеометричним значенням частот октавних смуг (що нормуються).

6.5.4.2.4 Заміряти значення А_m ,V_min ,V_max і занести результати у табл. 6.1.

6.5.4.3 Дослідження процесу вібрації, що створюється одночасно електродвигуном та генератором типу СУПВ-01А за допомогою віброметра ВИП-2 (змішаний спектр).

6.5.4.3.1 Підготувати до роботи віброметр ВИП-2.

6.5.4.3.2 Включити електродвигун, на валу якого розміщений вантаж із зміщеним центром маси.

6.5.4.3.3 Включити генератор синусоїдальних коливань типу СУПВ-01А .

6.5.4.3.4 Виконати дослідження вібрації згідно п.п. 6.5.4.2.3., 6.5.4.2.4.

6.5.5 Відключення стенду.

Після виконання досліджень стенд відключається від електрич­ної мережі за допомогою рубильника.

6.5.6 Обробка результатів дослідження.

6.5.6.1 За експериментальними даними табл. 6.1 визначити:

• значення середньоквадратичних показників вібрації за формулою ( 6.13 ).

• визначити рівень віброшвидкості за формулою

(6.14)

6.5.6.2 Порівняти отримані значення , , з нормованими величинами (додаток У). Зробити висновки.

6.5.6.3 Побудувати графічні залежності

, ,

для експериментальних та нормативних значень.

Рисунок 6.1 – Спектр (дискретний) періодичного коливального процесу

Рисунок 6.2 – Спектр (неперервний) випадкового або короткотривалого одинокого процесу

Рисунок 6.3 – Спектр (змішаний) періодичних та випадкових коливальних процесів

L_v, дБ

130

110

90

70

0 1 2 4 8 16 31,5 63 125 250 500 1000 f, Гц

Іб

Іа

2

3а

3б

3в

4

Іа – транспортно-вертикальна вібрація;

Іб – транспортно-горизонтальна вібрація;

2 – транспортно-технологічна вібрація (вертикальна та горизонтальна);

3а – технологічна вібрація (вертикальна та горизонтальна) у виробничих приміщеннях з джерелами вібрації;

3б – те саме у виробничих приміщеннях без джерел вібрації; 3в – те саме у приміщеннях для розумової праці та адміністративно-управлінські приміщення;

4 – локальна вібрація.

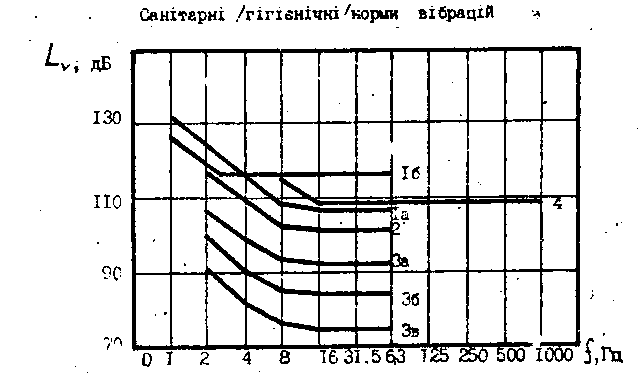

Рисунок 6.4 – Санітарні (гігієнічні) норми вібрації

Прилад СУПВ-01А : 1– блок живлення, 2 – блок підмагнічування, 3 – підсилювач, 4 – генератор, 5 – блок виміру вібрації, 6 – лімб регулювання частоти вібрації, 7 – перемикач діапазонів частот вібрації, 8 – корпус для розміщення вібратора, 9 – вібратор з регульованою частотою та потужністю, 10 – вібратор камери, 11 – корпус для розміщення вібратора (електродвигуна, на валу якого розміщений вантаж із зміщеним центром маси), 12 – корпус камери, 13 – тримач, 14 – датчик реєстрації вібрації, 15 – пружина, 16 – вимикач, 17 – контрольні точки, 18 – віброметр ВИП-2, 19 – віброперетворювач, 20 – з’єднувальний кабель, 21 – вібратор ВШВ-003, 22 – з’єднувальний кабель, 23– віброметр ШВК-1, 24 – фільтри електричні ФЕ-2 (октавні), 25 – перемикач датчиків, 26 – фільтри октавні, 27 – віброметр ИВЧ-02, 28 – фільтри електричні ФЕ-2(октавні), 29 – віброметр ВВВ-302.

Рисунок 6.5 – Стенд для дослідження виробничої вібрації

Таблиця 6.1 – Результати досліджень за допомогою віброметра ВИП-2

Джерело вібрації	Контроль-на точка	Експериментальні дані						Норма-тивні значення Lv
		fср	Аm	Vmin	Vmax	Vcp	Lv
