1. Исходные данные для проектирования.

Место производства работ – г. Вологда

Разрабатываемый грунт – супесчаный

Начало строительства – 2 февраля 2011 года.

Количество секций – 3

Здание пятиэтажное, 3х секционное.

Здание запроектировано в осях 52200*12000м.

Первый этаж на отметке 0.000.

Здание пятиэтажное, состоит из трех секций. Есть подвал в осях А-Б, 1-10.

Отметка пола подвала -2,200.

3. Определение размеров котлована.

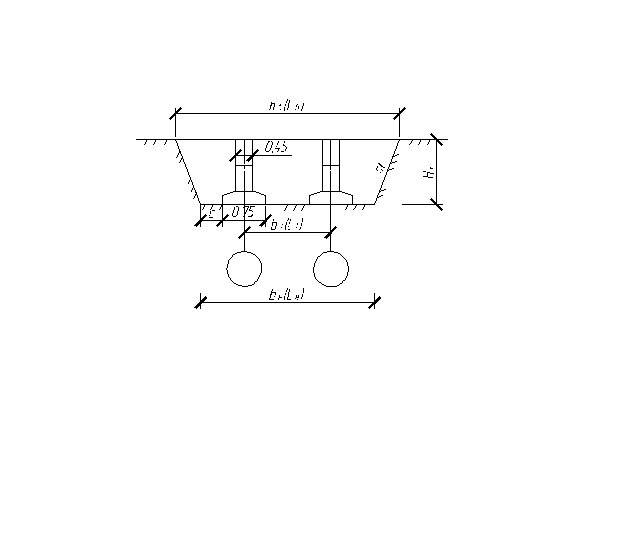

Исходя из размеров фундаментной подушки с учетом требований СНиП 3.02.01-87, назначаются размеры котлована понизу:

b – ширина фундаментной подушки, м;

b₁ – расстояние между крайними осями, м;

с – расстояние от подошвы откоса до фундаментной плиты (при разработке без крепления откосов с=0.3 м).

,

,

• определяется глубина котлована в точках пересечения осей, при этом в задании указана минимальная глубина заложения подошвы фундамента;

• по методичке в таблице 11 определяется, в зависимости от вида грунта и глубины котлована, наибольшая крутизна откосов и назначаются размеры котлована по верху: b_в = b_н + 2mH ,

L_в= L_н + 2mH ,

где m – показатель крутизны откоса = 0,25;

Н – глубина котлована = 2м;

,

,

b_в = 13,35 + 20,252=14,55 (м) ,

L_в= 53,55 + 20,252=54,55 (м)

4. Определение объемов земляных работ.

Разработку котлована одноковшовыми экскаваторами производят относительно проектной отметки с недобором. С целью уменьшения недобора дна котлована следует отдавать предпочтение гидравлическим экскаваторам, применение которых позволяет уменьшить недобор на 30-40 %. Зачистку недобора следует предусматривать механизированным способом – бульдозером или экскаватором с зачистным ковшом. Недобор до проектной отметки после зачистки не должен превышать 5 см, который в месте укладки плит фундаментов дорабатывается вручную.

При подсчете объемов работ следует раздельно учесть разработку основного объема котлована, объем подчистки и ручной доработки грунта.

Определение объема котлована при уклоне планировочной плоскости менее 1:10 можно производить по формулам:

b_н , L_н,b_в, L_в – соответственно размеры котлована понизу и поверху в метрах.

Н_к - глубина котлована в метрах.

Обьем котлована рассчитывается по формуле Обилиска.

V_общ=

Рыхление грунта.

Максимальная глубина рыхления 0,7 м

V_{рабочие} = S_к * 0,7=793,7 * 0,7 = 555,592 (м³)

S_к – площадь котлована поверху, на глубину рыхления в м³ ;

Бульдозерная планировка дна котлована.

V_{бульдозера} = S_дна =13,35* 53,55=714,8925 (м³)

Ручная подчистка.

V_ручн. = S_дна * h_ручн.п =714,8925 *0,05=35,744625 (м³)

h_ручн.п - глубина ручной подчистки 0,05 м;

Экскаваторная разработка.

V_э =V_общая –V_б'–V_р

V’_{бульдозера} = S_дна * h_{бульдозера}

V’_{бульдозера} = 714,8925 * 0,15=107,233875 (м³)

V_э = 1511,8-107,233875 -35,744625 =1368,8215 (м³)

Устройство подстилающего слоя.

L_ф – длина всех фундаментов (и продольных и поперечных);

b_{подст.слоя} – ширина подстилающего слоя;

V_{подст.слоя} = S_{подст.слоя} = L_ф * b_{подст.слоя}

V_{подст.слоя} = 261,6* 1,1=287,76 (м²)

Трамбование подстилающего слоя.

V_т = V_{пост.слоя}

V_т- обьем по трамбованию;

V_Т = Vпс = 287,76 (м²)

Обратная засыпка.

V_о.з = V_общая –V_фунд.–V_подв.

V_о.з.- объем обратной засыпки

V_общ - общий объем котлована

V_ф.- объем фундаментов

V_подв. - объем подвала

V_блоков = (0,45*0,6*(52,2*2)) + (0,45*0,6(5,25 *10)+ (0,45*1,2*52,2)+(0,45*1,2*(5,25*10)=

28,188+ 14,175+28,188+28,35=98,901 (м³)

V _{фунд. под} = 58,86 (м³)

V_подв. = 313,2 (м³)

V_о.з = 1511,8 -157,761-313,2=1040,839 (м³)

Уплотнение обратной засыпки (м³).
