Питання для самоконтролю

1. Яку кількість зображень містить складальне креслення?

2. Як викреслюються навесні елементи при виконання складального креслення плати?

3. Які розміри наносяться на складальному кресленні плати?

4. Що таке специфікація?

5. Яку розташовуються вироби у специфікації?

6. Чи вказуються літерно-цифрові позначення виробів у специфікації?

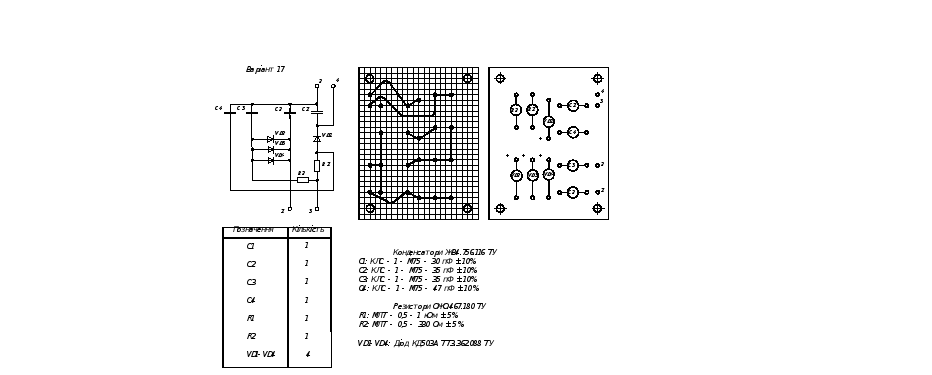

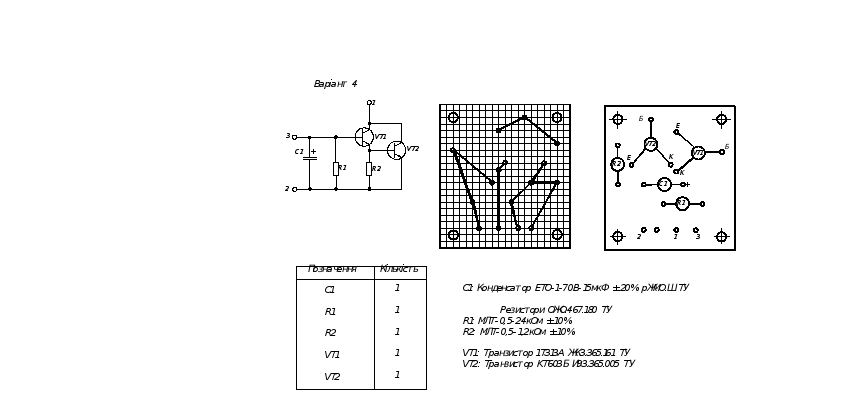

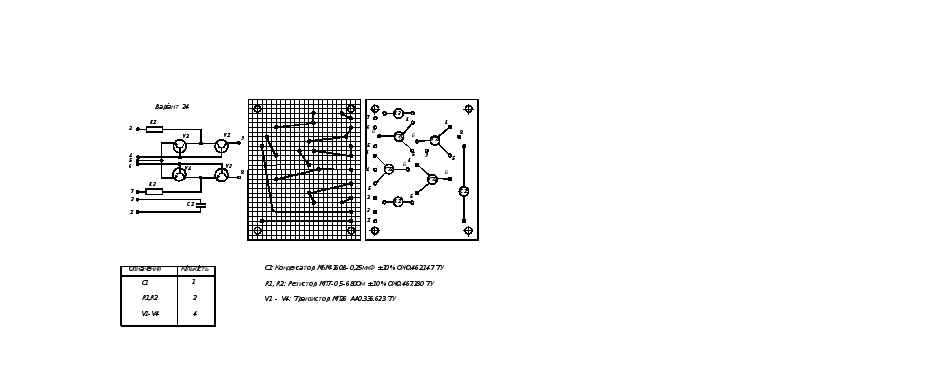

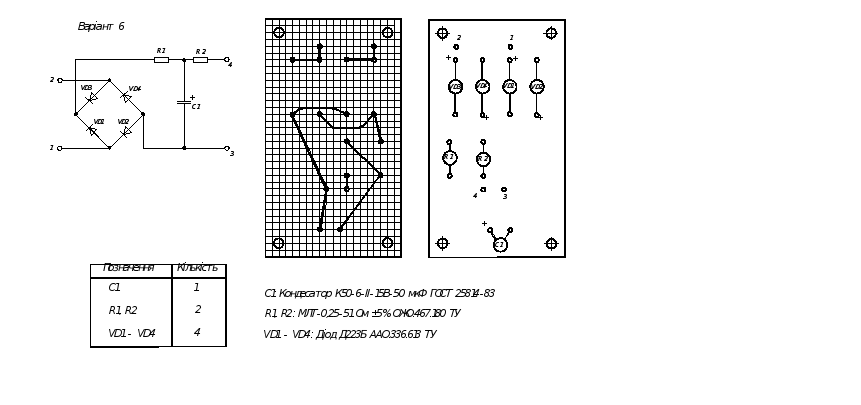

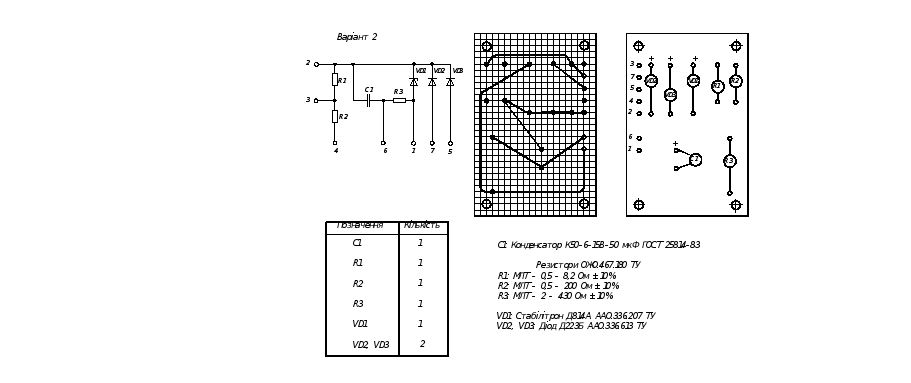

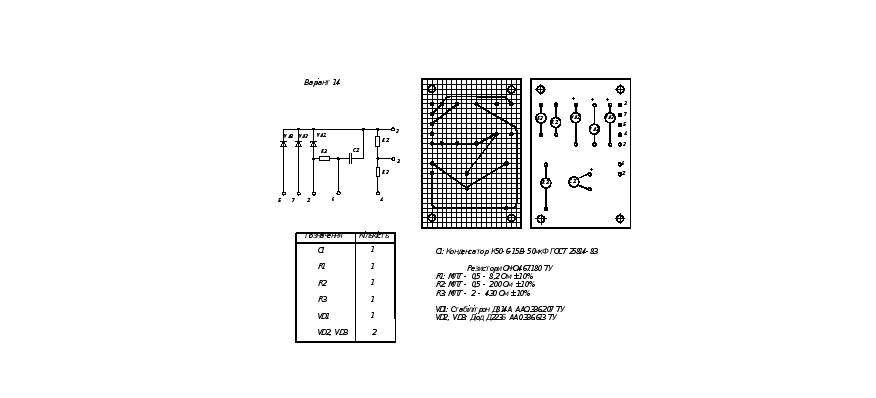

Завдання до ГР3.

Побудувати складальне креслення плати і заповнити специфікацію

(варіанти завдання – додаток 8).

Приклад виконання завдання додаток 5, 6.

Додаток 1

Умовні графічні позначення у схемах

Найменування	Умовне графічне позначення	Позначення згідно з ГОСТ 2.710-81
Резистори конденсатори ГОСТ 2.728-74
Резистор постійного опору		R
Конденсатор постійної ємності		C
Прилади напівпровідникові ГОСТ 2.730-73
Діод		VD
Стабілітрон		VD
Транзистор (біполярний p-n-p типу)		VT
Транзистор (біполярний n-p-n типу)		VT

Додаток 2

Схема електрична принципова. Перелік елементів

Додаток 3

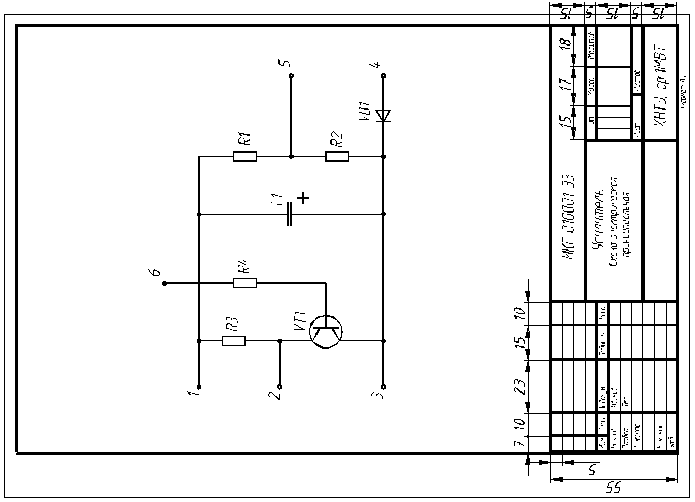

Схема електрична принципова.

Додаток 4

Креслення друкованої плати.

Додаток 5

Плата друкована. Складальне креслення.

Додаток 6

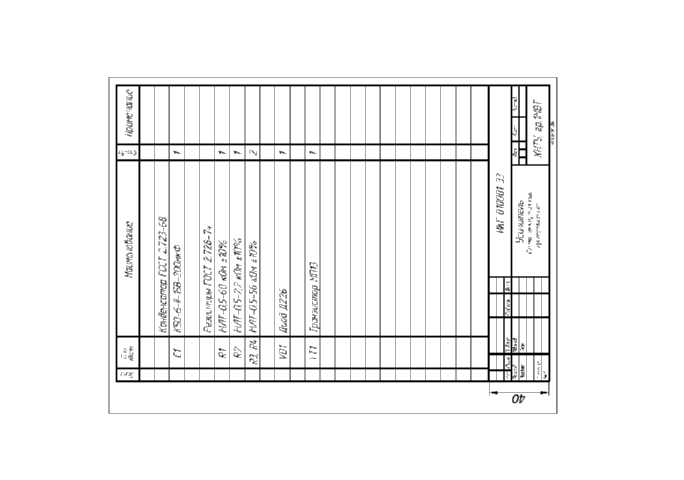

Специфікація

Додаток 7

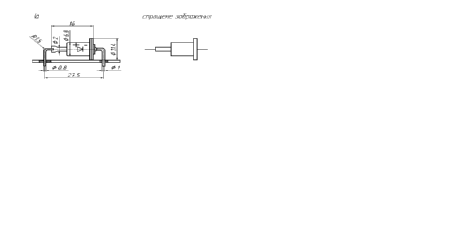

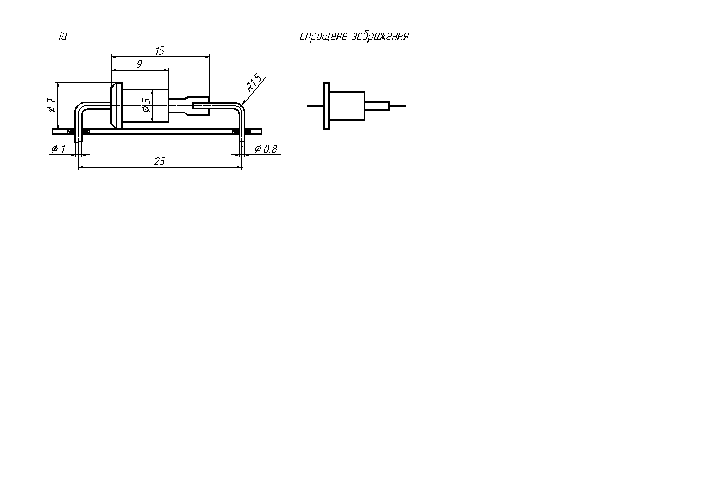

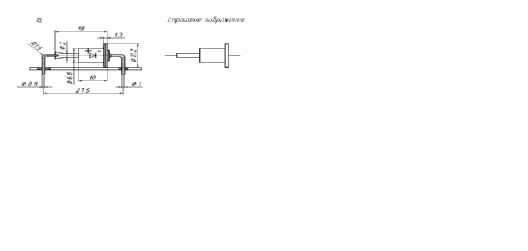

Креслення та варіанти настанови виробів, які є елементами плати.

Резистори МЛТ

	d	D	L	l
МЛТ-0,25	0,7	3	7	12,5
МЛТ-0,5	0,9	4,2	10,8	15
МЛТ-1	0,9	6,6	13	17,5
МЛТ-2	1,1	8,6	18,5	22,5

Конденсатори К50-6

	d	D	H	l
К50-6-15В-200 мкФ	0,8	16	18,5	7,5
К50-6-15В-10 мкФ	0,5	7,5	13	2,5

Конденсатор МБМ

Конденсатор КЛС

Конденсатор ЭТО

Діод Д223, Д223Б

Діод Д207

Діод Д226Е

Діод КД503А

Транзистори МП13, МП16А, МП26, МП104

Стабілітрони Д814А, Д818

Література

1. Ванін В.В., Бліок А.В., Гнітецька Г.О. Оформлення конструкторської документації. Навчальний посібник. – К.: Каравела, 2003. – 160 с.

2. Гитцевич А.Б., Зайцев А.А., Мокряков В.В. и др. Под редакцией Голомедова А.В. Полупроводниковые приборы. Диоды выпрямительные, стабилитроны, тиристоры: Справочник. – М.: Радио и связь, 1988. – 528 с.

3. Горобец А.И. и др. Справочник по конструированию радиоэлектронной аппаратуры (печатные узлы). – К.: Техніка, 1985. –

312 с.

4. Потишко А.В., Крушевская Д.П. Под редакцией А.В. Потишко. Справочник по инженерной графике. – К.: Будівельник, 1976. – 256 с.

5. ЕСКД – сборник ГОСТов “Общие правила”, “Общие положения”, “Чертежи различных изделий”. М., Стандартгиз, 1982, 1983.

6. Михайленко В.Є., Ванін В.В., Ковальов С.М. Інженерна графіка: Підручник для студ. вищих закл. освіти. К., Каравела, 2004. – 288 с.

7. Верхола А.П. та ін. Інженерна графіка: креслення, комп’ютерна графіка: Навч. посібник. К., Каравела, 2005. – 304 с.
