4 Завдання розрахункової роботи
1) Аварійне відключення однієї з повітряних ліній 750 кВ (Рисунок 2).
Рисунок 2 – Схема енергооб’єднання
За допомогою програми «Розрахунок параметрів післяаварійного режиму» розрахувати параметри режиму енергооб’єднання та перевірити умову Рпер > Рдоп. У разі виконання вказаної умови необхідне аварійне розвантаження – ВГ та ВН.
Потрібно обрати керуючі діяння ВГ та ВН такі, щоб kефВГ 0,3 і kефВН 0,7, а fдоп(-) = - 0,4 Гц. Послідовність обрання ВГ та ВН:
-
прийняти тільки РВГ одного енергоблоку АЕС;
-
визначити зміну частоти при цьому та співставити її з допустимою;
-
обрати РВН < РВГ за умови f = fдоп(-) = - 0,4 Гц;
-
визначити kефВГ та kефВН.
2) Визначити приблизне розташування електричного центру хитань при двочастотному асинхронному режимі, використавши в розрахунку значення активних та реактивних опорів автотрансформаторів зв’язку (розраховані по програмі «Розрахунок параметрів післяаварійного режиму»).
Додаток а Алгоритм розрахунку параметрів післяаварійного режиму енергооб’єднання
1) Розрахунок потужностей:
(А.1)

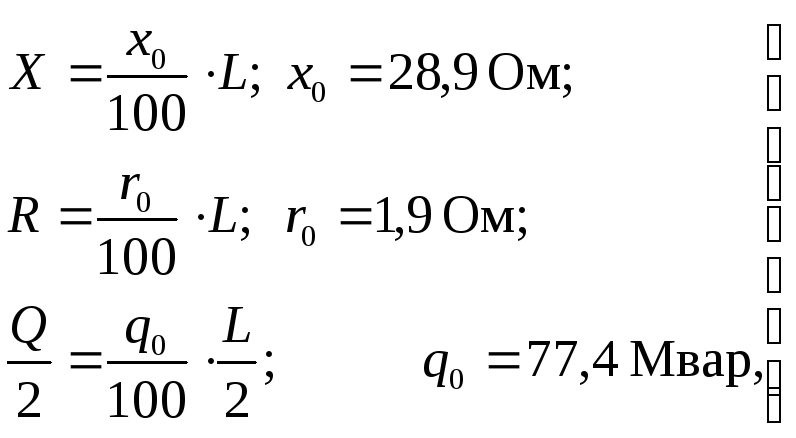

2) Розрахунок параметрів лінії
(А.2)
де x0, r0 і q0 на 100 км лінії.
3) Приведення параметрів автотрансформаторів енергооб’єднання до ступіні найвищої напруги (використати вихідні опори автотрансформаторів, що приведені до ступіні середньої напруги):
(А.3)
4) Розрахунок мережі з включеними шунтуючими реакторами:
(А.4)

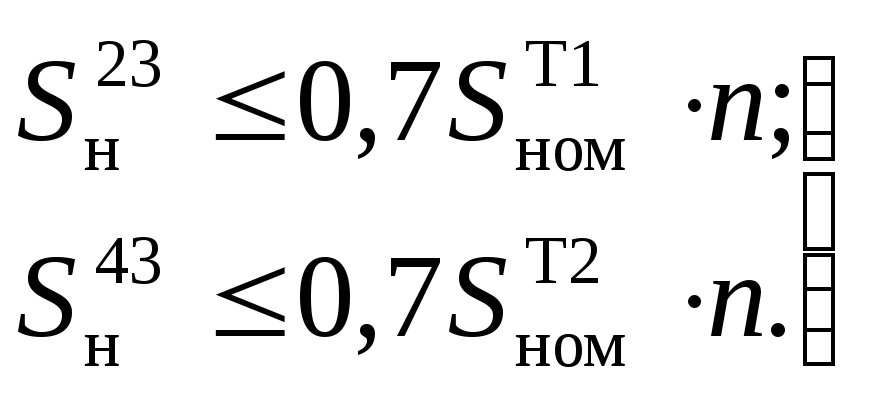

5) Перевірка критерію завантаження автотрансформаторів для визначення кількості автотрансформаторів:
(А.5)
Якщо умова не виконується, то приймається кількість автотрансформаторів (n+1), після чого повторюється розрахунок мережі.
6) Розрахунок напруги U2 в кінці лінії при включених шунтуючих реакторах:
(А.6)
7) Розрахунок напруги U2 в кінці лінії при відключених шунтуючих реакторах:
(А.7)
8) Розрахунок максимуму кутової характеристики та максимально допустимої потужності для лінії, що залишилася в роботі:
(А.8)
Список літератури
-
Овчаренко Н.И. Автоматика электрических станций и электроэнергетических систем: Учебник для ВУЗов / Под ред. А.Ф. Дьякова. – М.: Изд. НЦ ЭНАС, 2001. – 504 с.
-
Гуревич Ю.Е., Либова Л.Е., Окин А.А. Расчеты устойчивости и противоаварийной автоматики в энергосистемах. – М.: Энергоатомиздат, 1990. – 390 с.
-
Совалов С.А., Семенов В.А. Противоаварийное управление в энергосистемах. – М.: Энергоатомиздат, 1988. – 416 с.
-
Веников В.А., Худяков В.В., Анисимова Н.Д. Электрические системы, т.3. Передача энергии переменным и постоянным током высокого напряжения. Под ред. В.А. Веникова. Учебн. пособие для электроэнерг. ВУЗов. М., «Высшая школа», 1972. – 368 с.
