Расчет траверсы (лист 1)
Траверсы представляют собой прямоугольные параллелепипеды.
Крутящий момент, прикладываемый к образцу для получения в нём максимальных напряжений кручения, равен
, где
- момент сопротивления сечения образца, где d – диаметр образца.
Определим максимальный угол закручивания образца при моменте М:
, или в градусах:
Физический момент инерции прямоугольного параллелепипеда относительно центра масс (рис.8):
, где
- масса нагружающей траверсы; m=ρblh;
для стали:
b - ширина параллелепипеда; b=a;
l - длина параллелепипеда; варьируется
h- высота параллелепипеда; h=2a; h=3a; h=4a
-
Рассмотрим прямоугольное сечение траверсы.

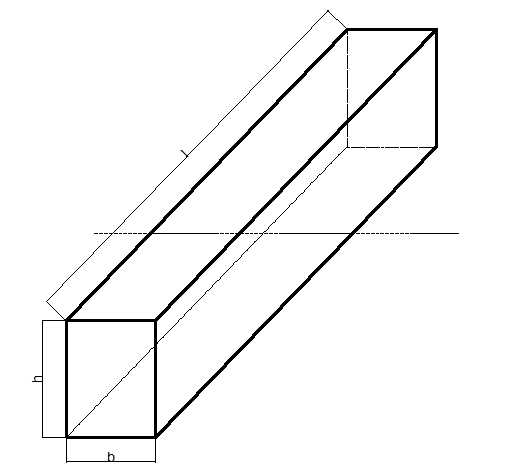

рис. 7. Траверса.
Для различных значений длины траверсы l вычислим значения h и a:
l , мм |
h, мм |
а , мм |
||||
h = 4a |
h = 3a |
h = 2a |
h = 4a |
h = 3a |
h = 2a |
|
300 |
89 |
77,8 |
64,2 |
22,2 |
25,9 |
32,1 |
400 |
59,6 |
51,8 |
42,4 |
14,9 |
17,3 |
21,2 |
500 |
43 |
37,3 |
30,4 |
10,7 |
12,4 |
15,2 |
600 |
32,8 |
28,4 |
23,2 |
8,2 |
9,4 |
11,6 |
-
Рассмотрим двутавровое сечение траверсы.
рис. 8. Двутавровое сечение траверсы.
Для длины траверсы 400 мм рассмотрим различные толщины стенки траверсы.
Толщина стенок s, мм |
Ширина а, мм |
Высота 2а, мм |
Длина l, мм |
2 |
85,3 |
170,6 |
400 |
3 |
64,9 |
129,8 |
400 |
4 |
52,6 |
105,2 |
400 |
Для длины траверсы 500 мм рассмотрим различные толщины стенки траверсы.
Толщина стенок s, мм |
Ширина а, мм |
Высота 2а, мм |
Длина l, мм |
2 |
54,6 |
109,2 |
500 |
3 |
38,8 |
77,6 |
500 |
4 |
30,5 |
61 |
500 |
Для длины траверсы 600 мм рассмотрим различные толщины стенки траверсы.
Толщина стенок s, мм |
Ширина а, мм |
Высота 2а, мм |
Длина l, мм |
2 |
34 |
68 |
600 |
3 |
23,8 |
47,6 |
600 |
4 |
18,8 |
37,6 |
600 |
