3.5.2. Построение схемы процессов кондиционирование воздуха для холодного периода года
Основные схемы процессов кондиционирования воздуха на I-d-диаграмме для холодного периода года приведены на рис. 3.
Рассмотрим порядок построения схемы с первой рециркуляцией воздуха на I-d-диаграмме (рис. 3,б):
а) нахождение на I-d-диаграмме положения базовых точек В и Н, характеризующих состояние наружного и внутреннего воздуха, по параметрам, которые приведены в табл. 1, 2;
б) проведение через точку В луча процесса с учетом величины углового коэффициента x;
в) определение положения точек П, У, О:
-
точки У, расположенной на пересечении изотермы (для холодного периода года) с лучом процесса;
-
точки П, расположенной на пересечении изоэнтальпы Iп с лучом процесса; численное значение удельной энтальпии Iп приточного воздуха для холодного периода года вычисляют предварительно из уравнения
, (31)
где Iу – |
удельная энтальпия воздуха, уходящего из помещения в холодный период года, которую определяют по положению точки У на I-d-диаграмме; |
ΣQx – |
суммарные полные теплоизбытки в помещении в холодный период года (см. табл. 3), Вт; |
G – |
производительность СКВ в теплый период года, кг/ч; |
г) отрезок ПВУ характеризует изменение параметров воздуха в помещении;
-
точки О (то есть состояния воздуха на выходе из оросительной камеры), расположенной на пересечении линии dп с линией = 90%;
д) отрезок ОП характеризует нагрев воздуха во втором воздухонагревателе ВН2;
– точки С (то есть состояния воздуха после смешения наружного воздуха, прошедшего нагрев в первом воздухонагревателе ВН1, с уходящим из помещения воздухом), расположенной на пересечении изоэнтальпы Io с линией dc; численное значение dc вычисляют из уравнения материального баланса:
, (32)
тогда
. (33)
Если в принятой схеме процесса кондиционирования воздуха с первой рециркуляцией предусмотрено смешение уходящего воздуха из помещения с исходным наружным воздухом, то указанная точка С будет находиться на пересечении прямой НУ с линией dc;
–
а
б

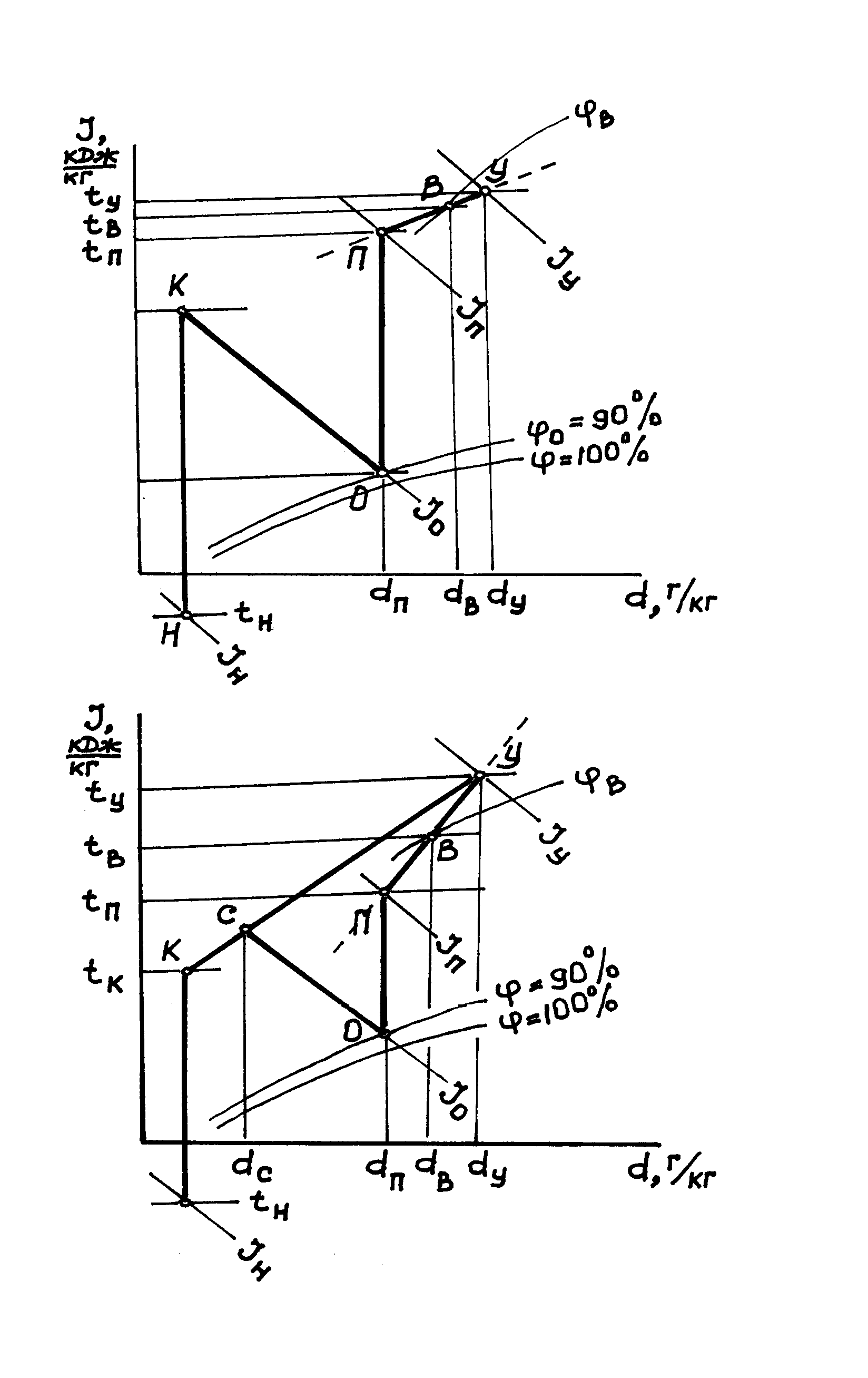

Рис. 3. Схемы процессов кондиционирования воздуха на I-d-диаграмме для холодного периода года: а – прямоточная; б – с первой рециркуляцией
Параметры воздуха для базовых точек (см. рис. 3) приводят в табличной форме (табл. 6).
Таблица 6
Параметры воздуха в базовых точках в холодный период года
Базовая точка |
Параметры воздуха |
|||
Температу-ра t, °C |
Удельная энтальпия I, кДж/кг |
Влагосодер-жание d, г/кг |
Относитель-ная влажность , % |
|
П В У О С Н К |
|
|
|
|
Полученные параметры воздуха в холодный период года используют для расчета оборудования СКВ.
