Приложение 11 Типоразмерный ряд

Кондиционеры КЦКП имеют насыщенный типоразмерный ряд (16 ти­по­размеров); номинальная воздухопроизводительность – от 1500 до 100000 м³/ч, теплопроизводительность – до 2200 кВт, хо­ло­до­про­из­водительность – до 800 кВт [5].

Индекс кондиционера (приточной камеры)	КЦКП-1,6	КЦКП-3,15	КЦКП-5	КЦКП-6,3	КЦКП-8	КЦКП-10	КЦКП-12,5	КЦКП-16	КЦКП-20	КЦКП-25	КЦКП-31,5	КЦКП-45	КЦКП-50	КЦКП-63	КЦКП-80	КЦКП-100
Номинальная производи-тельность по воздуху, м3/ч	1600	3150	5000	6300	8000	10000	12500	16000	20000	25000	31500	45000	50000	63000	80000	100000

КЦКП-1,6

Кондиционер Средненоминальная

центральный воздухопроизводительность,

каркасно-панельный в тыс. м³/ч

Типоразмерный ряд кондиционеров построен в соответствии с ми­ровой практикой, в основу которой положено использование раз­личных сочетаний модуля 610610 мм воздушных фильтров, его половины (305610) и четверти (152,5610), на базе которых уста­новлены фронтальные размеры воздухопроточной части блоков кон­ди­ционеров. В отдельных случаях возможна иная компоновка воздухопроточной части блоков кондиционеров при сохранении раз­меров исходных модулей.

Продолжение прил. 11

Продолжение прил. 11

Диапазон работы

Рабочие диапазоны расходов воздуха для различных типораз­меров кондиционеров определяются допустимыми значениями ско­рости в проходных сечениях блоков, имеющимися площадями для их размещения, уровнем шума и другими частными факторами.

Исполнения и компоновки

Кондиционеры (приточные камеры) предназначены для горизон­таль­ного течения воздуха, по компоновке могут быть одинарного и двой­ного уровня как по высоте, так и по ширине и изго­тав­ливаются правого и левого исполнения по ходу движения воздуха.

Продолжение прил. 11

Характерные компоновки кондиционеров кцкп

Характерные компоновки кондиционеров КЦКП (начало): 1 – приточная камера прямоточная; 2 – приточная камера с резервным вентилятором (промежуточные камеры и резервный вентилятор могут располагаться также в горизонтальной плоскости); 3 – кондиционер прямоточный с оросительной форсуночной камерой

Продолжение прил. 11

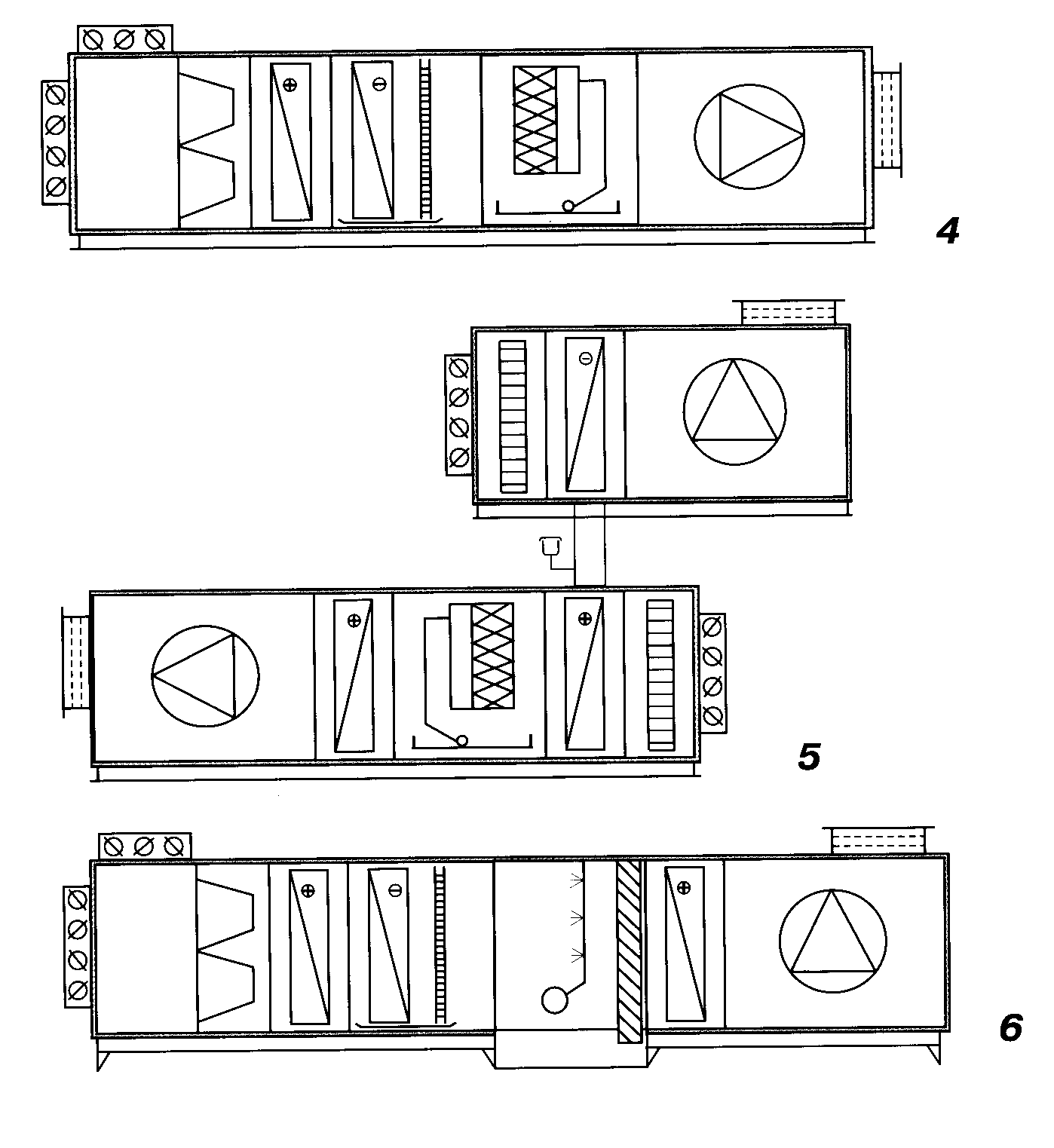

Характерные компоновки кондиционеров КЦКП (продолжение): 4 – кондиционер с рециркуляцией, воздухоохладителем и сотовым увлажнительным блоком; 5 – приточно-вытяжная установка с теплоутилизацией на теплообменниках с промежуточным теплоносителем; 6 – кондиционер со вторым подогревом

Продолжение прил. 11

Характерные компоновки кондиционеров КЦКП (окончание): 7 – кондиционер с внешним обводным каналом (взамен второго подогрева); 8 – приточно-вытяжная двухъярусная рециркуляционная установка с секцией пароувлажнения; 9 – приточно-вытяжная установка с рекуперативным пластинчатым теплообменником и шумоглушителями на входе и выходе воздуха; 10 – приточно-вытяжная одноярусная рециркуляционная установка с воздухоосушителем

Примечание:

• для компоновок 1,2 – скорость воздуха в кондиционере до 5 м/с;

• для компоновок 3–10 – скорость воздуха в кондиционере до 3 м/с;

• для компоновок с использованием охладителя скорость воздуха в кондиционере до 4,5 м/с;

• схемы 1–10 не являются стандартными вариантами, производимыми фир­мой «Веза», но могут быть рассчитаны при подробном техническом задании.

Продолжение прил. 11

Таблица 1П11

Основное оборудование и технологические функции блок-секций

Наименование и условное обозначение			Назначение	Примечание
1			2	3
Блок вентилятора			Перемещение воздуха в кон­ди­ционере и подача в об­служиваемые помещения
Передняя панель с одним верти­каль­ным клапаном			Для приема и регули­ро­вания объема наружного воз­духа	Устанавливается на лю­бой блок, рас­по­ло­жен­ный пер­вым в наборе кон­диционера
Блоки приемно-смесительные	с одним вертикальным клапаном		Прием, регулирование объе­­ма и распределение по жи­вому сечению кон­ди­ци­онера наружного и ре­цир­куляци­он­ного воздуха	Возможна их после­до­ва­тельная совмещенная или разнесенная установка
	с одним горизонтальным клапаном
	с двумя клапанами
Блок фильтров	Грубой очистки, ячей­ко­вый и карманный до G3		Очистка воздуха
	Грубой и тонкой очист­ки, карманный до F9

Продолжение прил. 11

Продолжение табл. 1П11

1			2	3
Блок воздухонагревателя			Нагрев воздуха	Теплоноситель: горячая вода, пар, электроэнергия
Блок воздухоохладителя (с сепаратором и поддоном)			Охлаждение и осушение воздуха, сепарация и уда­ление капельной влаги, (при необходимости)	Хладоноситель: холодная вода, хладагенты
Блок воздухоохладителя с не­посредственным испарением (с сепаратором и поддоном)			Совместная работа с холодильной машиной	Хладагент: фреон
Блоки теплоутилизации	На теплообменниках		Утилизация тепла	Промежуточный теплоноситель
	Пластинчатый, рекуперативный
	Вращающийся, регенеративный

Окончание прил. 11

1			2	3
Блоки увлажнения	Форсуночного орошения		Тепловлажностная обработка воздуха	Повысительный насос мон­тируется вне кондиционера
	Сотового увлажнения			Циркуляционный насос смонтирован внутри блока
	Парового увлажнения			Парогенератор монтируется вне кондиционера
Блок шумоглушения			Снижение аэродинамического шума	Устанавливаются как на вы­ходе воздуха из кондици­о­нера, так и на входе
Блок-камера промежуточная			Формирование потока воз­­ду­ха, в том числе его по­в­о­рота (при необ­хо­ди­мости) и техническое об­слу­­жи­ва­ние соседних секций
