Е
Планшетный сканер
сли же с помощью сканера считывать
и вводить текст, то потребуются
специальные программы, которые
преобразуют множество точек изображения,
представляющего текст, в последовательность
символов (букв алфавита и пр.). Для
работы с английским текстом такие
программы прилагаются.
Для работы с русским текстом обязательна программа FineReader. Она выдает «текстовое» представление текста, позволяет исправить ошибки ввода, затем включает текст в редактор Word. Такие возможности сканера позволяют быстро вводить тексты большего объема.
Интересно, что есть программы, способные распознавать даже рукописный текст.
Основные характеристики сканера — число воспроизводимых цветов, а также разрешающая способность, определяющая качество изображения, выражаемая, как и для принтеров, в dpi.
Дигитайзер
Это устройство для ввода изображений в ПЭВМ в цифровой форме для последующей обработки их.
Изображение с помощью мыши специальной конструкции разбивается на отдельные точки и для каждой из них в ПЭВМ вводятся координаты и номер цвета. После ввода в ПЭВМ изображение можно вывести на экран и работать с ним.
Дигитайзер используется, например, в полиграфии, в архитектурном проектировании. После появления сканера дигитайзеры используются довольно редко.
Графический планшет
Графическое перо — аналог мыши, снабжено 1—2 кнопками. Может быть перо-карандаш, перо-ручка, перо-ластик.
Для ввода и работы с текстом нужна специальная программа, как и для сканера.
Подобное устройство используется вместо клавиатуры или в дополнение к ней в некоторых карманных ЭВМ (Palmtop).
Цифровая фотокамера
Имеет размеры обычного фотоаппарата (масса около 400 г). Съемка выполняется обычным способом, но изображение воспринимается светочувствительным датчиком-матрицей, содержащим большое число (например, 700x500) пикселей-фотодатчиков, и запоминается затем в ЗУ, которое может хранить до 50 кадров. При подключении камеры к ПЭВМ на экране воспроизводится кадр, который можно распечатать на принтере.
Качество снимка определяется в основном размером датчика-матрицы. В зависимости от модели он может быть 1024x1536, 2048x3072 и более. Размер внутреннего ЗУ также различен. В некоторых моделях в качестве ЗУ используется обычная дискета 3,5" — на ней помещается до 20 снимков. Количество воспроизводимых цветов обычно до 256.
TV-тюнеры
Если установить в компьютер специальную плату (TV-тюнер) и подключить к ее входу телевизионную антенну, то появляется возможность просматривать телевизионные передачи непосредственно на компьютере.
Звуковая приставка
Это комплекс устройств для качественного воспроизведения звука, компьютерной имитации голоса, голосового управления ЭВМ, для записи звука в программы. Включает звуковую плату, звуковые колонки, микрофон.
Звуковая плата — это устройство, позволяющее представлять звуковые колебания в цифровом виде. Непрерывный звуковой сигнал, имеющий во времени переменную амплитуду, преобразуется в серию импульсов с соответствующей амплитудой. Амплитуда каждого импульса представляется в виде двоичного числа, т.е. вместо кривой линии напряжения получается ряд чисел, которые можно хранить в любом ЗУ.
Сетевой адаптер — плата, обеспечивающая работу ПЭВМ в составе локальной компьютерной сети. Дает возможность пользователю получать доступ к данным на других ПЭВМ (в пределах одной организации), коллективно использовать периферийные устройства ЭВМ (принтеры, графопостроители и пр.).
Модем
Отдельные компьютеры могут связываться друг с другом посредством телефонной сети.
К омпьютерные сигналы - это сигналы постоянного тока, телефонная сеть их передавать не может. Для преобразования (модуляции) компьютерных сигналов в те, которые можно передать по телефону, используется устройство модулятор.
Смодулированный сигнал приходит на второй телефон и для того чтобы второй компьютер принял этот сигнал, нужно произвести обратную операцию - демодуляцию. Ее выполняет устройство демодулятор. А так как происходит взаимный обмен информации, в каждом компьютере применяют устройство модем (модулятор – демодулятор).
Модемы устанавливают для приобщения к различным компьютерным сетям, для пользования электронной почтой и т.д.
Модемы бывают внутренними (в виде электронной платы), внешними - в виде отдельного устройства, и в виде РС-карты для подключения к портативному компьютеру. Модемы отличаются друг от друга максимальной скоростью передачи данных в бодах (бит в секунду) и поддерживаемы протоколами связи.
Устройства ввода информации
К устройствам ввода информации относятся:

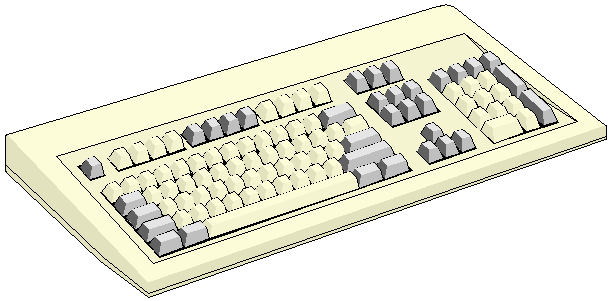

- клавиатура
- сканер
- мышь (для ввода графической информации)
- стример
- дискеты.
