Примеры построения графических объектов
-
Кривая Безье
-

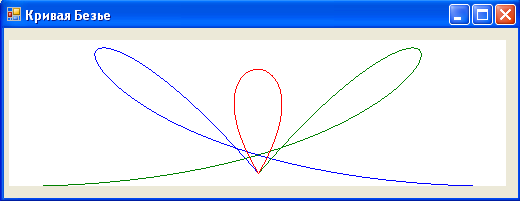

Пусть в проекте создана на форме панель Panel1. На этой панели нарисуем пучок кривых Безье, исходящих из единого центра. Центр пучка совпадает с точкой соприкосновения курсора мыши с панелью. При нажатии левой кнопки мыши пучок появляется. При движении мыши с нажатой левой кнопкой центр пучка перемещается за мышью и кривые перерисовываются. Как только кнопка мыши отпускается – рисунок фиксируется. Двойным щелчком мыши полотно очищается.
Чтобы создать пучок кривых из трех кривых Безье, исходящих из точки соприкосновения курсора мыши с полотном выполните следующие действия:
-
Создайте класс глобальных переменных для объектов: перо, полотно, координаты центра пучка и его концов, индикатора нажатия мыши.
Пример:
public class MyMouse
{ public static int ind; //индикатор нажатия мыши
public static Graphics graph; //полотно
public static Pen MyPen; //перо
public static Point pt, pt1, pt2, pt3;
}
-
Создайте обработчик нажатия мыши, в котором пропишите характеристики пера, инициализацию переменных для координат кривых и полотна. Чтобы отследить положение кнопок мыши в дальнейшем, зададим индикатору мыши значение 1 – «нажата». При движении мыши с нажатой клавишей (со значением индикатора равным 1), кривые будут перерисовываться. При движении мыши с не нажатой клавишей (со значением индикатора равным 0), кривые рисоваться не будут.
Пример.
private void panel1_MouseDown(object sender, MouseEventArgs e)
{ MyMouse.ind = 1;
MyMouse.graph = this.panel1.CreateGraphics();
MyMouse.MyPen = new Pen(Color.Azure, 1);
MyMouse.pt = new Point(); //центр пучка
MyMouse.pt2 = new Point();
MyMouse.pt3 = new Point();
MyMouse.pt1 = new Point();
}
-
Создайте обработчик отжатия мыши, в котором присвойте индикатору мыши значение 0 – «не нажата».
Пример.
private void panel1_MouseUp(object sender, MouseEventArgs e)
{ MyMouse.ind = 0; }
-
Создайте обработчик движения мыши. Если индикатор мыши равен единицы, то необходимо прописать в коде: очистку полотна, координаты центра пучка, и координаты кривых Безье. В качестве трех дополнительных точек кривых Безье используются статические точки, находящиеся на различных границах полотна. Дополнительные точки можно создавать и с помощью датчика случайных чисел.
Пример.
private void panel1_MouseMove(object sender, MouseEventArgs e)
{ if (MyMouse.ind == 1)
{ // Очищаем полотно
MyMouse.graph.Clear(Color.White);
//Считываем координаты мыши и присваиваем их координатам центра
MyMouse.pt.X = e.X; MyMouse.pt.Y = e.Y;
//Задаем цвет первой кривой
MyMouse.MyPen.Color = Color.Blue;
// Задаем дополнительные точки
MyMouse.pt1.X = 0; MyMouse.pt1.Y = 0;
MyMouse.pt2.X = 0; MyMouse.pt2.Y = panel1.Height;
MyMouse.pt3.X = panel1.Width; MyMouse.pt3.Y = panel1.Height;
// Рисуем первую кривую
MyMouse.graph.DrawBezier(MyMouse.MyPen, MyMouse.pt, MyMouse.pt1,
MyMouse.pt2, MyMouse.pt3);
// Вторая кривая
MyMouse.MyPen.Color = Color.Green;
MyMouse.pt1.X = panel1.Width; MyMouse.pt1.Y = 0;
MyMouse.pt2.X = panel1.Width; MyMouse.pt2.Y = panel1.Height;
MyMouse.pt3.X = 0; MyMouse.pt3.Y = panel1.Height;
MyMouse.graph.DrawBezier(MyMouse.MyPen, MyMouse.pt, MyMouse.pt1,
MyMouse.pt2, MyMouse.pt3);
// Третья кривая
MyMouse.MyPen.Color = Color.Red;
MyMouse.pt1.X = panel1.Width/3; MyMouse.pt1.Y = panel1.Height / 2;
MyMouse.pt2.X = 2*panel1.Width/3; MyMouse.pt2.Y = panel1.Height/2;
MyMouse.pt3.X = MyMouse.pt.X; MyMouse.pt3.Y = MyMouse.pt.Y;
MyMouse.graph.DrawBezier(MyMouse.MyPen, MyMouse.pt, MyMouse.pt1,
MyMouse.pt2, MyMouse.pt3);
} }
-
Создайте обработчик двойного щелчка мыши, в котором пропишите команду очистки полотна
private void panel1_MouseDoubleClick(object sender, MouseEventArgs e)
{ MyMouse.graph.Clear(Color.White);
}
