Універсальний газосигналізатор уг – 2
Універсальний газосигналізатор призначений для визначення в повітрі сильнодіючих отруйних речовин (НХР) – хлору, аміаку сірководню, сірчаного ангідриду, окису вуглецю, окисів азоту, бензолу, толуолу, ксилолу, ацетону, ацетилену, етилового ефіру, бензину, вуглеводнів нафти. Принцип його дії базується на просмоктуванні повітряно – забірним пристроєм зараженого повітря через індикаторну трубку. Якщо в повітрі є небезпечні хімічні речовини, то наповнювач індикаторної трубки змінює колір. Вимірявши довжину зафарбованого стовпчика наповнювача на шкалі, яка від градуйована в міліграмах на літр, визначають концентрацію аналізованої НХР в повітрі.
Підготовка приладу до роботи:
-
відкрити кришку приладу;
-
відвести штопор і вставити потрібний шток в направляючу втулку так, щоб наконечник стопору вільно переміщувався по канавці штоку, над якою вказується об’єм повітря, який просмоктаний через прилад;
-
рукою натиснути на головку штока і тиснути до тих пір, поки наконечник стопору не співпаде з верхнім заглибленням на канавці штока. Зафіксувати сильфон в стиснутому стані з допомогою стопора;
-
на підставку для шкал встановити шкалу для потрібної НХР. Об’єми просмоктуванного повітря, які вказані на головці штока і шкалі, повинні співпадати;
-
П
ідготувати фільтруючий патрон згідно з інструкцією і безпосередньо перед аналізом продути повітрям, яке досліджується. Якщо виникає потреба в використанні фільтруючого патрону – він повинен бути підготовлений до роботи.

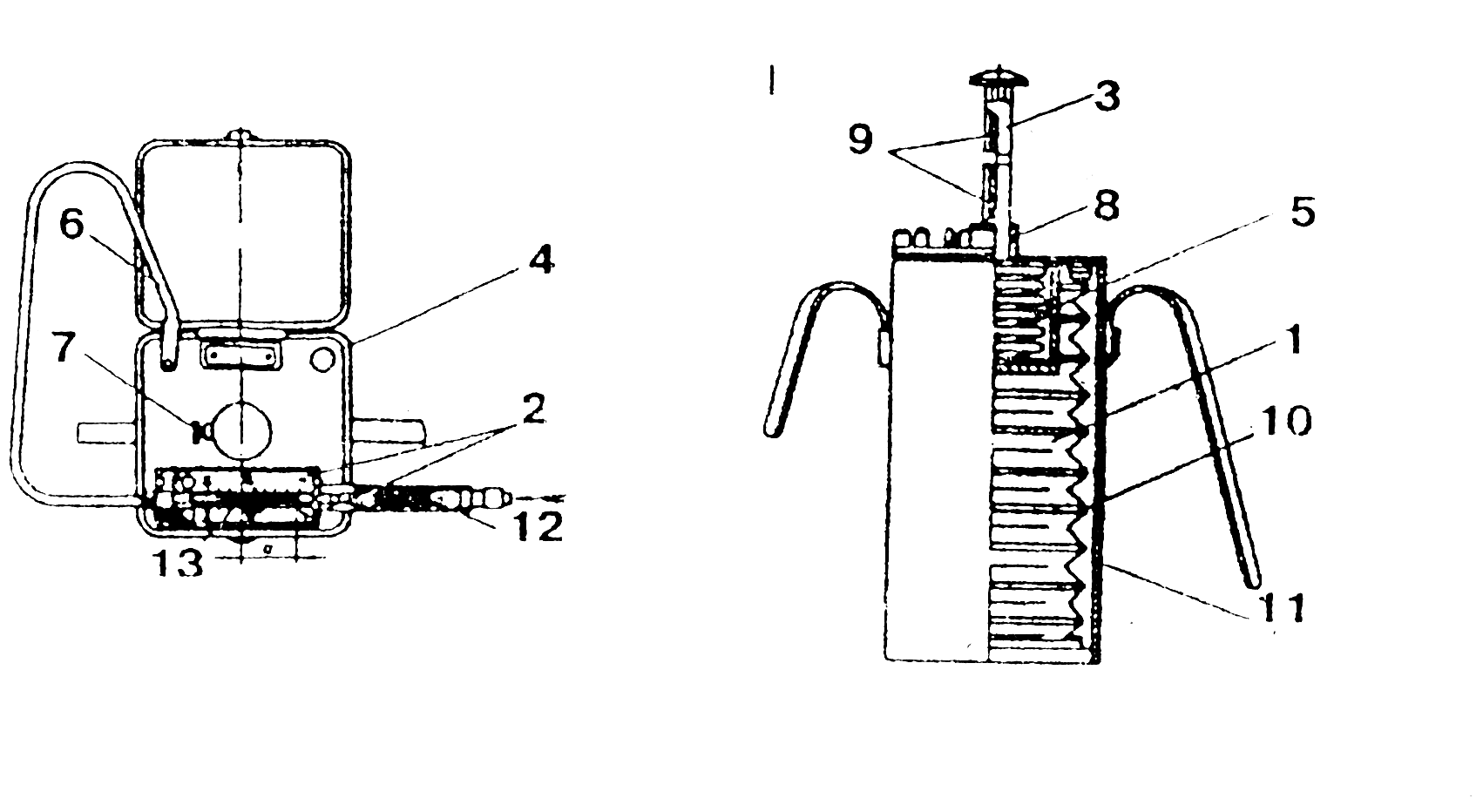

Рисунок 6.4 - Універсальний газоаналізатор УГ – 2
1 – гумовий сильфон; 2 – підставка зі шкалами; 3 – шток; 4 – місце зберігання штоку; 5 – пружина сильфону; 6 – гумова трубка; 7 – стопор; 8 – направляюча трубка; 9 – канавка з двома заглибленнями; 10 – кільце жорсткості; 11 – корпус; 12 – фільтруючий патрон; 13 – верхня межа зафарбованого стовпчика.
Робота з приладом при проведенні аналізу
-
зняти з трубки зіскрябуванням захисні ковпачки, тримаючи її в нахиленому стані, щоб в трубку не потрапив сургуч;
-
постукати штирком по трубці і перевірити ущільненість в ній порошку. Якщо між стовпчиком порошку і пижем утворилася щілина – натиснути на пиж і усунути щілину;
-
один кінець індикаторний трубки прикріпити до приладу, а другий до вузького кінця фільтруючого патрону(при його використанні) гумовою трубкою;
-
індикаторну трубку разом з патроном закріпити на підставці приладу так, щоб початок стовпчика індикаторного порошку в трубці співпадав з нульовим положенням шкали;
-
однією рукою натиснути на головку штока, другою – відвести стопор. Як тільки шток починає рухатися – стопор відпустити. У цей час досліджуване повітря проходить через патрон і індикаторну трубку. Коли наконечник стопора ввійде в нижнє заглиблення чути тріск, після якого шток перестає рухатися.
-
Секундоміром фіксується час руху штока і звіряється з часом, вказаним у таблиці (якщо час не співпадає – індикаторна трубка неправильно заправлена);
-
Після того, як пройшов визначений для даної НХР час, визначається її концентрація. На концентрацію вказує цифра на шкалі, яка співпадає з верхнім кінцем забарвленого стовпчика індикаторного порошку.
Умови використання приладу:
Тиск – 740 – 780 мм.рт.ст.., відносна вологість – не більш 90%, температура 10 – 30 0 С, похибки у вимірах – не більше як 10% від верхнього показника кожної шкали. Тривалість проведення одного аналізу – 2 – 10хв. Маса повітрозабірника – 1.2 кг., його габарити 95* 95* 220 мм. Маса приладу – 2 кг.
Таблиця 6.2 - Визначення НХР при допомозі УГ – 2
НХР
|
об’єми, які просмоктанні, мл. |
Межі вимірів концентрацій НХР, мг/л. |
Час спрацювання стопору штоку, хв. |
Загальний час просмоктування повітря через індикаторну трубку, хв.. |
Зміна кольору індикаторного порошку |
Хлор |
350 100 |
0 - 0.015 0 – 0.08 |
4хв.25с.– 5хв.30с. 20с. – 25с. |
7 4 |
Червоний |
Аміак |
250 30 |
0 – 0.03 0.- 0.3 |
2хв– 2хв.40с. миттєво |
4 2 |
Синій |
Сірчаний ангідрид |
300 60 |
0 – 0.03 0 – 0.2 |
1хв.50с.- 2хв.40с. миттєво |
5 3 |
Білий |
Сірко – водень |
300 30 |
0 – 0.03 0 – 0.3 |
2хв.20с. – 3хв.20с. миттєво |
5 2 |
Коричне-вий |
