Глава 3. Силовые воздействия на корабль
3.1 Сила плавучести ( сила поддержания ).

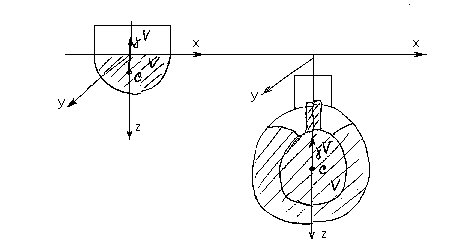

Для погружённой поверхности корпуса подводного корабля или для поверхности непроницаемого корпуса подводной лодки сила гидростатического давления ( или сила плавучести ) определяется по формуле :
где V - погружённый непроницаемый объём

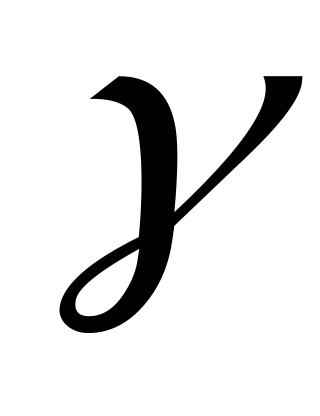

- удельный вес жидкости ( = g )
C - геометрический центр тяжести объёма V.
3.2. Поток жидкости. Установившееся и неустановившееся движение жидкости
Геометрическое представление о потоке жидкости дают линии тока , как совокупность жидких частиц , движущихся в пространстве. В каждой точке лини тока , касательные к ней совпадают с векторами скоростей частиц жидкости ,находящихся в этих точках и тотже момент времени.
линия тока
Поверхность , образованная линиями тока, называется поверхностью тока, а поверхность образованная линиями тока , проходящими через замкнутый контур - трубкой тока.
трубка тока
Жидкость , заключённая внутри трубки тока называется струйка, а поверхность , нормальная к линиям тока - живым сечение потока.

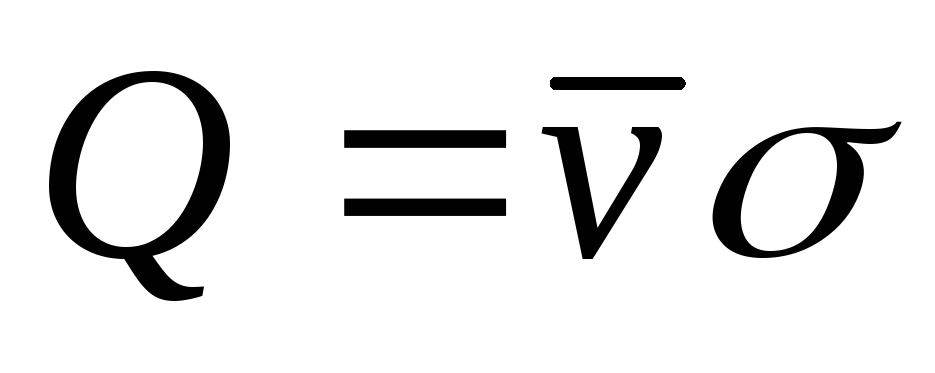

Объём жидкости , протекающей через живое сечение потока в единицу времени называется расход:
,
где -площадь живого сечения потока
или
где -средняя по живому сечению скорость.
Местные и средняя по сечению потока скорости.
Движение жидкости называется установившееся , если параметры характеризующие его в каждой точке пространства , не изменяются во времени , а линии тока и траектории частиц жидкости совпадают.
Движение , при котором один или несколько параметров , характеризующих его в каждой точке пространства , изменяется во времени, называется неустановившимся.
При изучении движения корабля с постоянной скоростью используется принцип обращения движения ,сводя неустановившееся движение жидкости , вызванное перемещением в ней тела , к установившемуся.
С точки зрения кинематики абсолютное и обращенное движение различны, однако гидродинамические силы , действующие со стороны жидкости на тело , по величине и направлению одинаковы.
3.3. Критерии подобия и общие формулы гидродинамических сил и моментов
Геометрическое подобие заключается в том ,что сходственные линейные размеры в натуральном и модельном потоке пропорциональны. Коэффициент пропорциональности КL = Lн / Lм - геометрический ( линейный ) масштаб.
Климатическое подобие заключается в том ,что в сходственных точках натурального и модельного потоков скорости по направлению одинаковы , но по величине пропорциональны. Коэффициент пропорциональности - масштаб скоростей.
Динамическое подобие заключается в том ,что для натурального и модельного потоков в сходственных точках :
-
действующие одноимённые силы
-
отношение между всеми одноимёнными силами различаются в одинаковое число раз , которое представляет собой масштаб сил
-
начальные и граничные условия одинаковы и различаются только масштабом задаваемых параметров.
-
Таким образом движение жидкости в сходственных точках динамически похожих потоков должно подчиняться одним и тем же диф. уравнениям ,отличающихся только постоянным множителем. Критерии подобия можно получить для каждого случая движения жидкости и выразить его через кинематические и динамические параметры
3.3.1. Число Фруда
,
где L – линейный размер ;
- скорость корабля.
Характеризуем соотношение между силами тяжести и конвективными силами инерции. Подобие по Фрузу () обеспечивается , если:
, или
.
Силы тяжести , подобие по которым обеспечивает Fr , действуют всегда , но они не всегда влияют на гидродинамические характеристики потока. Учитывать его обязательно при движение корабля с интенсивным волнообразованием и необязательно , например , при движении подводной лодки на глубине.
3.3.2.Число Рейнольдса

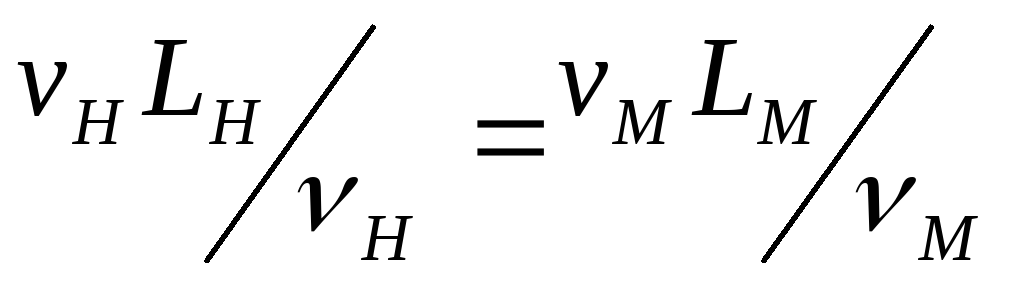

характеризует соотношение между силами вязкости и силами инерции. Подобие по Рейнольдсу обеспечивается , если
в случае одинаковых жидкостей , когда получаем
,

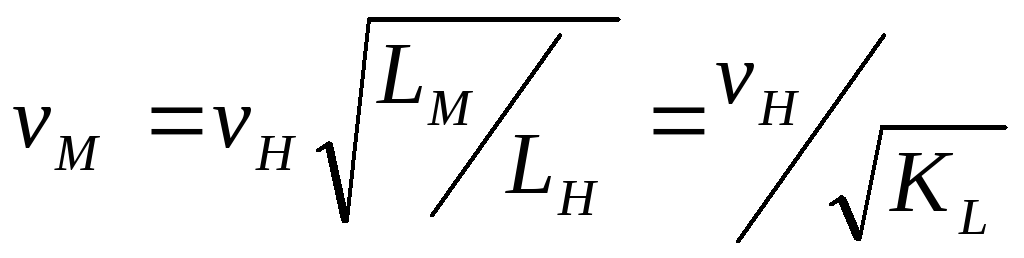

т.е. если скорость модели больше натуральной в раз.
3.3.3 Число Струхаля (гомохронности)
Характеризует соотношение между локальными и конвективными силами инерции. При равенстве сил обеспечивается подобие натурального и модельного потоков по этим силам ( t - характерный промежуток времени ).
3.4.Гидродинамические силы и моменты
При действии среды на тело формулы гидродинамических сил и моментов приобретают вид:
,
где - безразмерные коэффициенты гидродинамической силы и момента;
S – характерная площадь;
L – характерный линейные размер.

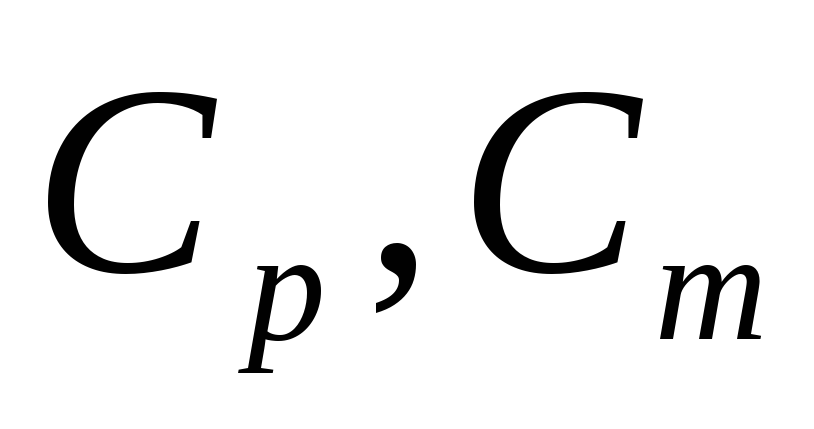

Коэффициенты и зависят от чисел : , а также от формы тела отсостояния поверхности и ориентации движения.
Для подводных кораблей :
.

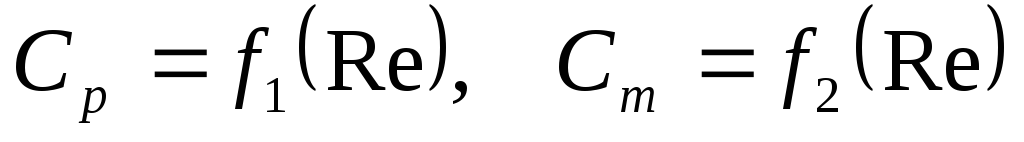

Для подводной лодки при отсутствии волнообразования :
В практике большое значение имеет установление автомодельных областей , в пределах которых значения изучаемого коэффициента практически не зависят от этого критерия.
В автомодельной области коэффициенты гидродинамических сил ( или моментов ) для натуры и модели одинаковы. Поэтому нет необходимости обеспечивать равенство критериев подобия на модели и в натуре
3.5. Ламинарное и турбулентное движение вязкой жидкости
В расчетах выделяют:
1. Ламинарный режим ( слоистый ), при котором отсутствует переливание части жидкости между ее слоями.
2. Турбулентный режим ( или беспорядочный ), который сопровождается интенсивным переливанием частиц жидкости и пульсациями во времени местных скоростей и давлений.
Ламинарный режим существует при достаточно малых скоростях движения. С увеличением скорости он переходит в турбулентный, при некоторой скорости Vкр , которая называется верхней критической скоростью.
Число Рейнольдса , при котором в заданных условиях происходит переход ламинарного режима в турбулентный, называется верхним критическим числом Рейнольдса, а число , при котором турбулентный режим переходит в ламинарный, - нижним критическим числом Рейнольдса.
3.6. Пограничный слой
При расчетах обтекания тел поток условно разделяют на две области:
- пограничный слой, непосредственно прилегающий к поверхности тела;
- внешний поток.
Пограничный слой имеет следующие особенности:
1) местные скорости по толщине слоя изменяются от на стенке, где частицы жидкости удерживаются силами молекулярного сцепления , до скорости набегающего потока на внешней границе слоя.
2) силы вязкости и конвективные силы инерции имеют в нем одинаковый порядок ;
3) толщина пограничного слоя мала по сравнению с длиной обтекаемого тела.
Понятие толщины пограничного слоя условно , поскольку скачкообразного перехода от пограничного слоя к области внешнего потока нет. Обычно за принимают такое расстояние от стенки , на котором скорость достигает 99,5% скорости во внешнем потоке.
3.7. Обтекание поверхностей с местной и общей шероховатостью
Общей шероховатостью называются непрерывно распределенные бугорки и неровности, высота и ширина которых имеют одинаковый порядок.
Местная шероховатость обусловлена местными неровностями и выступами или впадинами, которые отстоят друг от друга на большом расстоянии по сравнению с их размерами.
При ламинарном пограничном слое общая и местная шероховатость ускоряет переход в турбулентный режим обтекания и ведет к росту величины сопротивления.
При турбулентном пограничном слое степень влияния общей шероховатости на величину коэффициента трения зависит от средней высоты бугорков шероховатости и толщины ламинарного подслоя.
3.8. Гидродинамические силы и моменты , действующие на тело при движении в вязкой несжимаемой жидкости.

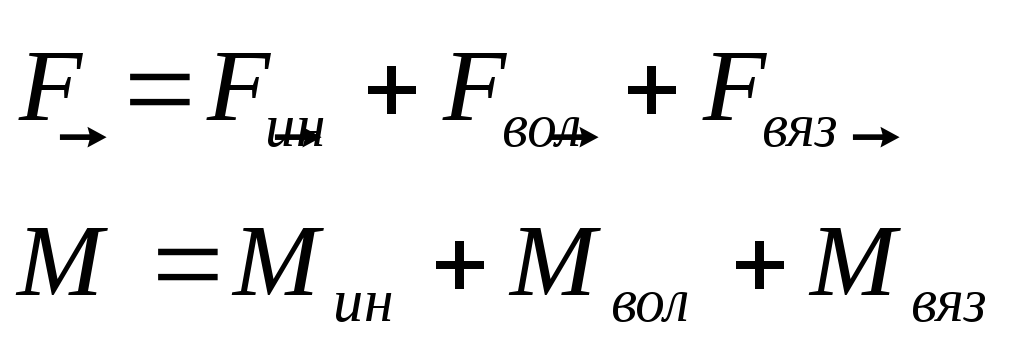

При движении тела в вязкой несжимаемой жидкости действующие на него сила и момент представляются в виде суммы:
,
где - инерционные гидродинамические сила и момент
-волновые гидродинамические сила и момент, обусловленные волновыми процессами в возмущенном течении жидкости;
-вязкостные гидродинамические сила и момент.
