Задача к3

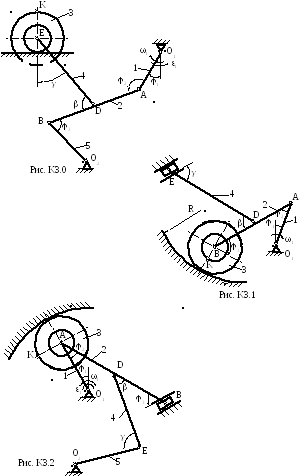

Плоский механизм состоит из трех или четырех стержней, ступенчатого колеса 3 и в некоторых вариантах ползуна В или Е, соединенных друг с другом с помощью шарниров, как показано на рис. К3.0 – К3.9. Точка Д находится в середине стержня АВ. Размеры звеньев механизма соответственно равны: l1 = 0,4м, l2 = 4l1, l4 = 5l1, l5 =2l1, r3 = 0,2м, R3 = 1,5r3, для вариантов 1,4,6,7 – R = 3R3.
Положение механизма определяется углами 1, 2, , заданными по вариантам в таблице К3.1, и углами 3 = 1200, = 600. Положительное направление отсчета углов указано на рисунках К3.0 – К3.9. Механизм приводится в движение от звена 1, для которого в рассматриваемый момент угловая скорость 1 = 4с-1, угловое ускорение 1 = 10 с-2, а их направление показано на рисунках.
Построить графически с соблюдением масштабов положение механизма в соответствии с данными по варианту и определить, используя закономерности плоско-параллельного движения, скорости точек А, К и Е механизма, угловые скорости звеньев 2, 3, 4, ускорение точки В и угловые ускорения звеньев 2 и 3, т.е. VА, VК, VЕ, 2, 3, 4, аВ, 2, 3. Показать на рисунке(ах) все полученные величины.
В таблице К3.2 приведены дополнительные данные по величине углов 3 и , с помощью которых варианты задач по усмотрению преподавателя могут быть превращены в трехзначные.
Таблица К3.1
Вариант |
0 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
1, град. |
60 |
30 |
60 |
0 |
60 |
30 |
30 |
60 |
30 |
0 |
2, град. |
30 |
120 |
30 |
120 |
60 |
90 |
30 |
120 |
60 |
60 |
, град |
30 |
60 |
120 |
30 |
120 |
150 |
60 |
150 |
30 |
150 |
Таблица К3.2. Дополнительные данные
Вариант |
0 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
3, град. |
120 |
60 |
30 |
120 |
150 |
30 |
60 |
120 |
60 |
30 |
, град. |
60 |
120 |
60 |
30 |
60 |
30 |
30 |
120 |
60 |
120 |
