Производная функции на интервале
Вернемся к нашей функции . Рассмотрим ее табличное представление на интервале [-0.2, 1.4] .
xi |
-0.2 |
0 |
0.2 |
0.4 |
0.6 |
0.8 |
1 |
1.2 |
1.4 |
f(xi) |
0.04 |
0 |
0.04 |
0.16 |
0.36 |
0.64 |
1 |
1.44 |
1.96 |
Пусть необходимо построить график производной этой функции.
Для этого необходимо найти значения производных в каждой точке функции. Левые это будут производные или правые, принципиально не важно. Важно то, что для точки не существует левой производной, а для точки — правой. Это связано с тем, что в общем случае мы не знаем, как ведет себя функция за пределами заданного интервала. Хотя мы легко можем продолжить зависимость влево и вправо, на практике эта зависимость, как правило, неизвестна.
Итак, расчет левых производных дает зависимость:
-0.2 |
0 |
0.2 |
0.4 |
0.6 |
0.8 |
1 |
1.2 |
1.4 |
|
0.04 |
0 |
0.04 |
0.16 |
0.36 |
0.64 |
1 |
1.44 |
1.96 |
|
--- |
-0.2 |
0.2 |
0.6 |
1 |
1.4 |
1.8 |
2.2 |
2.6 |
Для правых производных:
-0.2 |
0 |
0.2 |
0.4 |
0.6 |
0.8 |
1 |
1.2 |
1.4 |
|
0.04 |
0 |
0.04 |
0.16 |
0.36 |
0.64 |
1 |
1.44 |
1.96 |
|
-0.2 |
0.2 |
0.6 |
1 |
1.4 |
1.8 |
2.2 |
2.6 |
--- |
Обратите внимание, что в обоих случаях зависимость является линейной, что соответствует теории.
Из школьного курса математики известно, что особые точки функций и их экстремумы определяются характером первой и второй производной. В нашем случае анализ производной показывает, что в окрестности точки находится экстремум функции, а именно минимум. Это также соответствует действительности.
Решение типовых задач
Задача 1. Дана табличная функция на интервале [a,b]. Найти производные функции слева и справа от любой точки на интервале.
Решение.
Используем данные, полученные в лабораторной работе №5 при табулировании функции Пример чтения данных из файла был описан в листинге 26 и здесь не приводится. Будем считать производные для точки при .
Листинг 27 |
/*Производная функции в точке*/
#include <fstream.h>
#include <math.h>
void main( void )
{
// Массив для хранения значений аргумента и функции
double nArray[11][2];
// Прочитать данные табличной функции из файла,
// занести их в массив nArray и вывести на экран (Листинг 26)
double dResultLeft, dResultRight;
// Расчет производной слева
dResultLeft = ( nArray[5][1] - nArray[4][1] ) / ( nArray[5][0] - nArray[4][0] );
// Расчет производной справа
dResultRight = ( nArray[6][1] - nArray[5][1] ) / ( nArray[6][0] - nArray[5][0] );
// Вывод результата
cout << "\n\nfor x = " << nArray[5][0] << "\n";
cout << "y`(x)Left = " << dResultLeft << "\ny`(x)Right = ";
cout << dResultRight << "\n";
}
|
Задача 2. Дана табличная функция [a,b]. Найти значения производной функции в каждой точке интервала. Занести полученные данные в файл. Построить график производной.
Решение.
Как и в предыдущей задаче воспользуемся данными, полученными в лабораторной работе №5 при табулировании функции . Программный код, осуществляющий чтение приводить не будем. Считаем, что данные прочитаны и занесены в массив nArray.
Листинг 28 |
/*Производная функции на интервале*/
#include <fstream.h>
#include <math.h>
void main( void )
{
// Массив для хранения значений аргумента и функции
double nArray[11][2];
// Прочитать данные табличной функции из файла,
// занести их в массив nArray и вывести на экран (Листинг 26)
// Вывод заголовка
cout << "\nDerivative\nx\ty`\n";
// Массив для хранения результата
double dResult[10];
ofstream File("derivative.txt");
for ( i = 0; i < 10; i++ )
{
// Расчет производной справа
dResult[i]= (nArray[i+1][1] - nArray[i][1])/(nArray[i+1][0] - nArray[i][0]);
// Вывод результата на экран
cout << nArray[i][0] << "\t" << dResult[i] << "\n";
// Вывод результата в файл
File << nArray[i][0] << "\t" << dResult[i] << "\n";
}
File.close();
}
|
Содержимое файла derivative.txt:
0 0.2
0.2 0.6
0.4 1
0.6 1.4
0.8 1.8
1 2.2
1.2 2.6
1.4 3
1.6 3.4
1.8 3.8

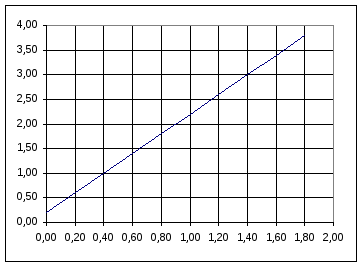

График производной представлен на рис. 19
Рис. 19
