Раздел 5
Оборудование, монтажные и грузозахватные приспособления, механизированный инструмент и технологическая оснастка
Справочник по строительству и реконструкции линий электропередачи напряжением 0,4 -750 кВ
5.1. Грузозахватные приспособления и элементы такелажа
Справочник по строительству и реконструкции линий электропередачи напряжением 0,4 -750 кВ
5.1.1. Стропы грузовые канатные
Справочник по строительству и реконструкции линий электропередачи напряжением 0,4 -750 кВ
Для строповки грузов и производства монтажных работ применяются стропы грузовые канатные (табл. 5.1–5.3).
В соответствии с ГОСТ 25573—82* грузовые канатные стропы изготавливаются следующих типов:
1СК – одноветвевые;
2СК – двухветвевые;
3СК – трехветвевые;
4СК – четырехветвевые (исполнение 1 и 2); СКП – двухпетлевые (исполнение 1 и 2); СКК – кольцевые (исполнение 1 и 2).
В условное обозначение стропов входит наименование изделия, тип, грузоподъемность, длина и обозначение государственного стандарта.
Примеры условных обозначений:
одноветвевой строп грузоподъемностью 1,6 т, длиной 2000 мм – 1СК-1,6/2000 ГОСТ 25573—82*;
двухветвевой строп грузоподъемностью 3,2 т, длиной 3000 мм – 2СК-3,2/3000 ГОСТ 25573—82*;
двухпетлевой строп, исполнения 1, грузоподъемностью 2 т, длиной 3000 мм – СКП1-2/3000 ГОСТ 25573—82*.
Одно-, двух-, трех– и четырехветвевые стропы состоят из канатных ветвей, звеньев и захватов. Минимальный коэффициент запаса прочности канатов для стропов по отношению к расчетному разрывному усилию принят не менее 6, а минимальный коэффициент запаса прочности звеньев и захватов по отношению к разрушающей нагрузке – не менее 5. Номинальная грузоподъемность стропов у двух– и четырехветвевых канатов, а также у двухпетлевых и кольцевых стропов указывается при угле между ветвями 90°.
Таблица 5.1
Стропы (ГОСТ 25573-82*)
Примечание. Цифры в обозначении канатной ветви соответствуют допускаемой нагрузке на нее в тонно-силах.
Таблица 5.2
Стропы двухпетлевые (ГОСТ 25573—82*)
Примечание. Грузоподъемность стропа указана для случаев строповки груза одним (а = 0°) и двумя (2а = 90°) стропами.
"Справочник по строительству и реконструкции линий электропередачи напряжением 0,4 -750 кВ"
Таблица 5.3
Стропы кольцевые (ГОСТ 25573-82*)
Примечание. Грузоподъемность стропа указана для строповки груза одним (а = 0°) и двумя (2а = 90°) стропами.
5.1.2. Соединительные элементы такелажа
Справочник по строительству и реконструкции линий электропередачи напряжением 0,4 -750 кВ
Для соединения элементов такелажа друг с другом и опорой применяются соединительные элементы (табл. 5.4).
Таблица 5.4

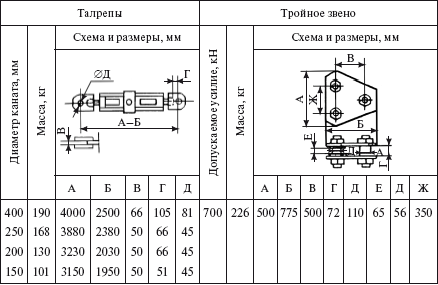

Соединительные элементы
5.1.3. Блоки и полиспасты
Справочник по строительству и реконструкции линий электропередачи напряжением 0,4 -750 кВ
Для монтажа проводов и грозозащитных тросов применяются специальные блоки и полиспасты (табл. 5.5). Для составления полиспастов с целью производства такелажных работ на линиях электропередачи и подстанциях применяют блоки (табл. 5.6).
Таблица 5.5

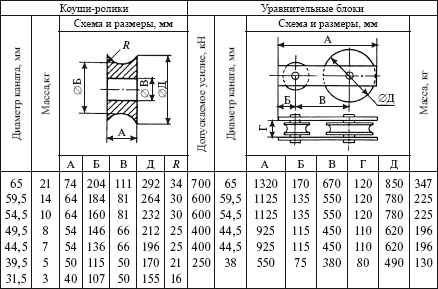

Блоки и полиспасты
* Для капронового каната.
Таблица 5.6
Блок полиспастный
