1.6.2. Сцепная арматура

Справочник по строительству и реконструкции линий электропередачи напряжением 0,4 -750 кВ

Сцепная арматура предназначается для соединения элементов изолирующих подвесок и крепления проводов и грозозащитных тросов к опоре и подразделяется на универсальную и специальную. К специальной сцепной арматуре относятся серьги, ушки и узлы крепления гирлянд к опорам.

Узлы крепления располагаются в гирлянде всегда в определенной последовательности: узел крепления – только в начале гирлянды, а серьги и ушки, как правило, соединяются только с изоляторами.

Конструкции серьги типов СР и СРС представлены на рис. 1.9, их основные размеры даны в табл. 1.76.

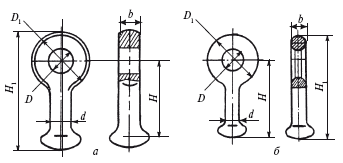

Рис. 1.9. Серьги: а – типа СР; б – типа СРС

Таблица 1.76

Серьги типов СР и СРС

Ушки предназначены для соединения стержня подвесного изолятора или серьги с другой линейной арматурой. Для запирания стержня изолятора или пестика серьги в гнезде ушки комплектуются W-образными замками.

Ушки для воздушных линий электропередачи выпускаются следующих типов:

У1 – однолапчатые;

У1К – однолапчатые укороченные;

У2 – двухлапчатые;

У2К – двухлапчатые укороченные;

УС – специальные с гнутым пальцем;

УСК – специальные укороченные с гнутым пальцем.

Ушки укороченных типов У1К, У2К служат для комплектования изолирующих подвесок и тросовых креплений без защитной арматуры (разрядных рогов и защитных экранов), что сокращает длину подвески и уменьшает ее массу.

Ушки типов УС и УСК имеют гнутый палец, благодаря чему обеспечивается шарнирное соединение цепного типа со скобами типа СК или арочной подвеской поддерживающего зажима. Ушки типа УС имеют в средней части более тонкое плоское ребро с отверстиями или вырезками для крепления защитных экранов и разрядных рогов.

Конструкция и основные размеры ушек приведены на рис. 1.10– 1.13 и представлены в табл. 1.77—1.80.

Рис. 1.10. Однолапчатые (а, б) и укороченные (в) ушки типов У1 и У1К

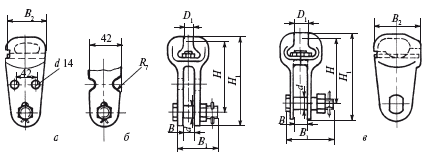

Рис. 1.11. Двухлапчатые (а, б) и укороченные (в) ушки типов У2 и У2К

Рис. 1.12. Специальные ушки типа УС

Рис. 1.13. Специальные ушки укороченные типа УСК

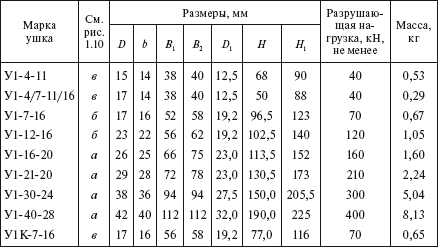

Таблица 1.77

Однолапчатые ушки типов У1 и У1К

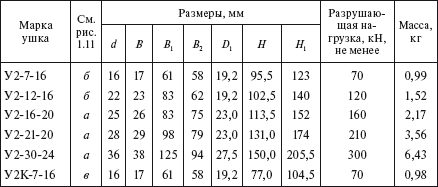

Таблица 1.78

Двухлапчатые ушки типов У2 и У2К

Таблица 1.79

Специальные ушки типа УС

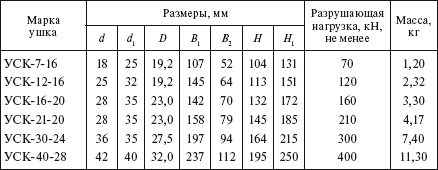

Таблица 1.80

Специальные укороченные ушки типа УСК (см. рис. 1.13)

Рекомендации по выбору арматуры при комплектовании изолирующих подвесок приведены в табл. 1.81.

Выбор арматуры других видов производится в зависимости от конструкции изолирующих подвесок (количества цепей изоляторов, числа проводов в фазе, типа изолирующих подвесок и т. п.).

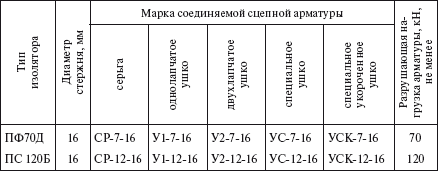

Таблица 1.81

"Справочник по строительству и реконструкции линий электропередачи напряжением 0,4 -750 кВ"

Выбор сцепной арматуры в зависимости от типа изолятора

Примечание. Серьга СРС-7-16 имеет круглое сечение проушины и предназначена для соединения с V-образным болтом на опоре.

1.6.3. Узлы крепления изолирующих подвесок к опорам

Справочник по строительству и реконструкции линий электропередачи напряжением 0,4 -750 кВ

Узлы крепления типов КГП, КГ, КГТ, КГН предназначены для крепления натяжных и поддерживающих изолирующих подвесок к опорам воздушных линий электропередачи и распределительных устройств.

Узлы крепления типа КГП представляют собой усиленный вариант крепления натяжных и поддерживающих изолирующих подвесок. Узлы крепления типа КГ крепятся к опорам через четыре отверстия путем затяжки гаек V-образных болтов. После затяжки гайки фиксируются от самоотвинчивания раскерниванием. Узлы крепления марки КГТ-7-1 предназначены для крепления поддерживающих подвесок грозозащитных тросов к деревянным опорам и имеют разрушающие нагрузки не менее 70 кН. Узлы крепления типа КГН служат для крепления изолирующих подвесок на специальных переходах с большими механическими нагрузками. Они позволяют осуществить привязку к опорам трубчатых и других конструкций.

Узлы крепления изолирующих подвесок и их основные размеры приведены на рис. 1.14—1.16 и в табл. 1.82—1.84.

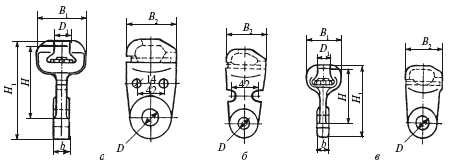

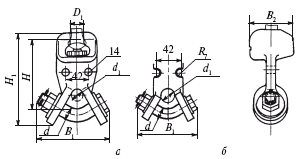

Рис. 1.14. Узлы крепления типа КГП

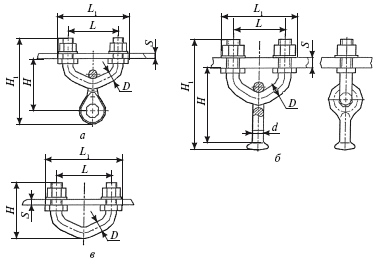

Рис. 1.15. Узлы крепления типа КГ

Рис. 1.16. Узлы крепления типа КГН

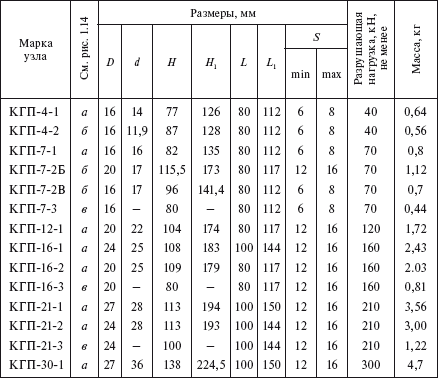

Таблица 1.82

Узлы крепления типа КГП

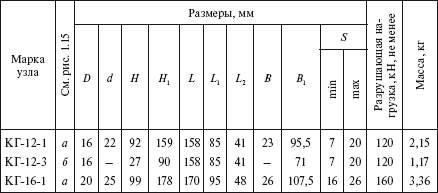

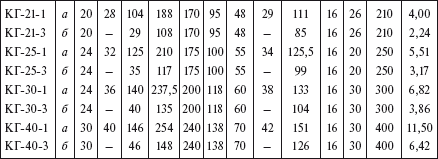

Таблица 1.83

Узлы крепления типа КГ

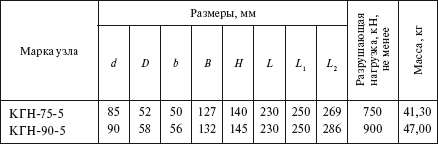

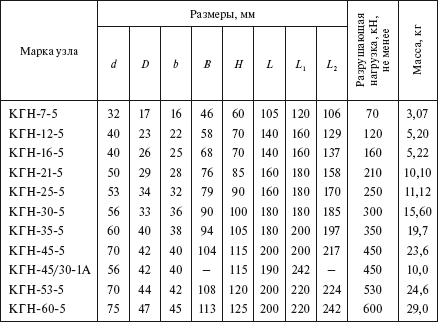

Таблица 1.84

Узлы крепления типа КГН (см. рис. 1.16)
