Сегодня для всех организаций вопросы стандартизации играют немалую роль. Не остаются в стороне от этого процесса и вопросы стандартизации сетевых решений.

Корпоративные сетевые стандарты позволяют обеспечить эффективное взаимодействие всех станций сети за счет использования одинаковых версий программ и однотипной конфигурации. Однако, значительные сложности возникают при унификации технологии доступа рабочих станций к WAN-сервису, поскольку в этом случае происходит преобразование данных из формата token ring или Ethernet в форматы типа X.25 или T1/E1. ATM обеспечивает связь между станциями одной сети или передачу данных через WAN-сети без изменения формата ячеек - технология ATM является универсальным решением для ЛВС и телекоммуникаций.

Нет сомнений в том, что скоростные технологии ЛВС являются основой современных сетей. ATM, FDDI и Fast Ethernet являются основными вариантами для организация сетей с учетом перспективы. Очевидно, что приложениям multimedia, системам обработки изображений, CAD/CAM, Internet и др. требуется широкополосный доступ в сеть с рабочих станций. Все современные технологии обеспечивают высокую скорость доступа для рабочих станций, но только ATM обеспечивает эффективную связь между локальными и WAN-сетями.

Концептуальные основы атм

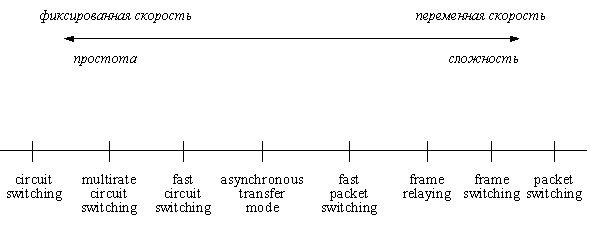

Рис.1. Спектр технологий коммутации

На рис.1 представлен спектр технологий коммутации. Из него видно, что режимы передачи, располагающиеся в центре оси, являются наиболее оптимальными в смысле сложности реализации и возможности работы с переменными скоростями, т.е. представляют "золотую середину". Системы быстрой коммутации пакетов охватывают несколько альтернатив, все они представляют пакетную коммутацию с минимальным набором функций, реализуемых сетью. Наиболее известной сегодня разновидностью является АТМ - асинхронный режим передачи, которому и будет посвящен данный материал. Акроним "асинхронный" означает, что реализуется асинхронное взаимодействие между тактовой частотой передатчика и приемника. Разница между этими частотами сглаживается за счет вставки\удаления пустых\неассоциированных пакетов в информационный поток, т.е. пакетов, не содержащих полезной информации.

Главное достоинство режимов, расположенных в середине оси, в том, что они предоставляют возможность передачи любых видов служб независимо от того, какую скорость они требуют, требований качества и импульсивности трафика.

Действительно, режим коммутации каналов приспособлен для работы на постоянной скорости передачи (имеется в виду, конечно, цифровая передача), и не допускается никаких всплесков нагрузки. Если же пользователь все же генерирует в какой-то момент более интенсивный поток данных, то он все равно при входе в систему будет ограничен скоростью работы системы, естественно, с потерей качества. С другой стороны, система пакетной коммутации очень хорошо может работать с переменной скоростью передачи, не ограничивая в принципе абонента по скорости (за исключением того, что поток от абонента физически не может пройти по имеющимся каналам из-за ограниченной пропускной способности линий связи), однако, механизмы реализации этого режима слишком сложны и технология коммутации такова, что не все виды сервиса можно с ее помощью обслужить, поскольку задержка передачи данных произвольная, чего нельзя допускать при передаче некоторых типов сигналов, например, видеосигнала. Как можно заключить из рис.1 технология АТМ вобрала в себя достоинства систем, расположенных на обоих краях оси, правда, не избежала и некоторых присущих им обоим недостатков. Например, статистическое уплотнение соединений в линии выполняется менее эффективно, чем в системе классической пакетной коммутации. Это выражается в том, что если абонент заказал пропускную способность для своего соединения, но фактически ею не пользуется, то она не может быть предоставлена под вновь устанавливаемое соединение - система считает, что абонент может начать ее использовать в любой момент, и, поэтому, не может установить еще одно соединение под уже заказанные, но неиспользуемые ресурсы. В этом есть нечто от системы коммутации каналов. Правда, в отличие от последней, неиспользуемые в описываемом случае ресурсы системы могут отводиться под уже установленные соединения, чего нет в коммутации каналов. Однако преимущества системы АТМ, выражающиеся в способности передавать трафик любого типа с гарантированным качеством, перевешивают некоторые недостатки. Эти преимущества были главными для МККТТ, чтобы определить АТМ как режим передачи будущих широкополосных сетей. Внедрение технологии АТМ позволит добиться следующих преимуществ.

Гибкость. Развитие систем кодирования и сжатия данных приводит к уменьшению требований по скорости передачи. В будущем, возможно, возникнут новые службы с новыми требованиями. Все эти изменения не потребуют модификации сети АТМ и не приведут к ухудшению использования каналов.

ATM - история и базовые принципы

Технология ATM сначала рассматривалась исключительно как способ снижения телекоммуникационных расходов, возможность использования в ЛВС просто не принималась во внимание. Большинство широкополосных приложений отличается взрывным характером трафика. Высокопроизводительные приложения типа ЛВС клиент-сервер требуют высокой скорости передачи в активном состоянии и практически не используют сеть в остальное время. При этом система находится в активном состоянии (обмен данными) достаточно малое время. Даже в тех случаях, когда пользователям реально не нужна обеспечиваемая сетью полоса, традиционные технологии ЛВС все равно ее выделяют. Следовательно, пользователям приходится платить за излишнюю полосу. Перевод распределенных сетей на технологию ATM позволяет избавиться от таких ненужных расходов.

Комитеты по стандартизации рассматривали решения для обеспечения недорогих широкополосных систем связи в начале 80-х годов. Важно то, что целью этого рассмотрения было применение принципов коммутации пакетов или статистического мультиплексирования, которые так эффективно обеспечивают передачу данных, к системам передачи других типов трафика. Вместо выделения специальных сетевых ресурсов для каждого соединения сети с коммутацией пакетов выделяют ресурсы по запросам (сеансовые соединения). Поскольку для каждого соединения ресурсы выделяются только на время их реального использования, не возникает больших проблем из-за спада трафика.

Проблема, однако, состоит в том, что статистическое мультиплексирование не обеспечивает гарантированного выделения полосы для приложений. Если множество пользователей одновременно захотят использовать сетевые ресурсы, кому-то может просто не хватить полосы. Таким образом, статистическое мультиплексирование, весьма эффективное для передачи данных (где не требуется обеспечивать гарантированную незначительную задержку), оказывается малопригодным для систем реального времени (передача голоса или видео). Технология ATM позволяет решить эту проблему.

Проблема задержек при статистическом мультиплексировании связана в частности с большим и непостоянным размером передаваемых по сети пакетов информации. Возможна задержка небольших пакетов важной информации из-за передачи больших пакетов малозначимых данных. Если небольшой задержанный пакет оказывается частью слова из телефонного разговора или multimedia-презентации, эффект задержки может оказаться весьма существенным и заметным для пользователя. По этой причине многие специалисты считают, что статистическое мультиплексирование кадров данных дает слишком сильную дрожь из-за вариации задержки (delay jitter) и не позволяет предсказать время доставки. С этой точки зрения технология коммутации пакетов является совершенно неприемлемой для передачи трафика типа голоса или видео.

ATM решает эту проблему за счет деления информации любого типа на небольшие ячейки фиксированной длины. Ячейка ATM имеет размер 53 байта, пять из которых составляют заголовок, оставшиеся 48 - собственно информацию. В сетях ATM данные должны вводиться в форме ячеек или преобразовываться в ячейки с помощью функций адаптации. Сети ATM состоят из коммутаторов, соединенных транковыми каналами ATM. Краевые коммутаторы, к которым подключаются пользовательские устройства, обеспечивают функции адаптации, если ATM не используется вплоть до пользовательских станций. Другие коммутаторы, расположенные в центре сети, обеспечивают перенос ячеек, разделение транков и распределение потоков данных. В точке приема функции адаптации восстанавливают из ячеек исходный поток данных и передают его устройству-получателю, как показано на рисунке 4.1.

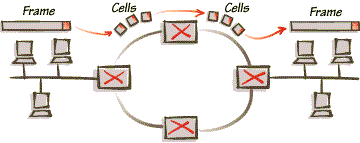

Рисунок 4.1 Адаптация ATM

Передача данных в коротких ячейках позволяет ATM эффективно управлять потоками различной информации и обеспечивает возможность приоритизации трафика.

Пусть два устройства передают в сеть ATM данные, срочность доставки которых различается (например, голос и трафик ЛВС). Сначала каждый из отправителей делит передаваемые данные на ячейки. Даже после того, как данные от одного из отправителей будут приниматься в сеть, они могут чередоваться с более срочной информацией. Чередование может осуществляться на уровне целых ячеек и малые размеры последних обеспечивают в любом случае непродолжительную задержку. такое решение позволяет передавать срочный трафик практически без задержек, приостанавливая на это время передачу некритичной к задержкам информации. В результате ATM может обеспечивать эффективную передачу всех типов трафика.

Даже при чередовании и приоритизации ячеек в сетях ATM могут наступать ситуации насыщения пропускной способности. Для сохранения минимальной задержки даже в таких случаях ATM может отбрасывать отдельные ячейки при насыщении. Реализация стратегии отбрасывания ячеек зависит от производителя оборудования ATM, но в общем случае обычно отбрасываются ячейки с низким приоритетом (например, данные) для которых достаточно просто повторить передачу без потери информации. Коммутаторы ATM с расширенными функциями могут при отбрасывании ячеек, являющихся частью большого пакета, обеспечить отбрасывание и оставшихся ячеек из этого пакета - такой подход позволяет дополнительно снизить уровень насыщения и избавиться от излишнего объема повторной передачи. Правила отбрасывания ячеек, задержки данных и т.п. определяются набором параметров, называемым качеством обслуживания (Quality of Service) или QoS. Разным приложениям требуется различный уровень QoS и ATM может обеспечить этот уровень.

Поскольку приходящие из разных источников ячейки могут содержать голос, данные и видео, требуется обеспечить независимый контроль для передачи всех типов трафика. Для решения этой задачи используется концепция виртуальных устройств. Виртуальным устройством называется связанный набор сетевых ресурсов, который выглядит как реальное соединение между пользователями, но на самом деле является частью разделяемого множеством пользователей оборудования. Для того, чтобы сделать связь пользователей с сетями ATM как можно более эффективной, виртуальные устройства включают пользовательское оборудование, средства доступа в сеть и собственно сеть ATM.

В заголовке ATM виртуальный канал обозначается комбинацией двух полей - VPI (идентификатор виртуального пути) и VCI (идентификатор виртуального канала. Виртуальный путь применяется в тех случаях, когда 2 пользователя ATM имеют свои собственные коммутаторы на каждом конце пути и могут, следовательно, организовывать и поддерживать свои виртуальные соединения. Виртуальный путь напоминает канал, содержащий множество кабелей, по каждому из которых может быть организовано виртуальное соединение.

Поскольку виртуальные устройства подобны реальным, они также могут быть "выделенными" или "коммутируемыми". В сетях ATM "выделенные" соединения называются постоянными виртуальными устройствами (PVC), создаваемыми по соглашению между пользователем и оператором (подобно выделенной телефонной линии). Коммутируемые соединения ATM используют коммутируемые виртуальные устройства (SVC), которые устанавливаются путем передачи специальных сигналов между пользователем и сетью. Протокол, используемый ATM для управления виртуальными устройствами подобен протоколу ISDN. Вариант для ISDN описан в стандарте Q.931, ATM - в Q.2931.

Виртуальные устройства ATM поддерживаются за счет мультиплексирования трафика, что существенно снижает расходы на организацию и поддержку магистральных сетей. если в одном из виртуальных устройств уровень трафика невысок, другое устройство может использовать часть свободных возможностей. За счет этого обеспечивается высокий уровень эффективности использования пропускной способности ATM и снижаются цены. Небольшие ячейки фиксированной длины позволяют сетям ATM обеспечить быструю передачу критичного к задержкам трафика (например, голосового). Кроме того, фиксированный размер ячеек обеспечивает практически постоянную задержку, позволяя эмулировать устройства с фиксированной скоростью передачи типа T1E1. Фактически, ATM может эмулировать все существующие сегодня типы сервиса и обеспечивать новые услуги. ATM обеспечивает несколько классов обслуживания, каждый из которых имеет свою спецификацию QoS.

Класс QoS	Класс обслуживания	Описание
1	A	производительность частных цифровых линий (эмуляция устройств или CBR)
2	B	пакетные аудио/видео-конференции и multimedia (rt-VBR)
3	C	ориентированные на соединения протоколы типа frame relay (nrt-VBR)
4	D	протоколы без организации соединений типа IP, эмуляция ЛВС (ABR)
5	Unspecified	наилучшие возможности в соответствии с определением оператора (UBR)

Большая часть трафика, передаваемого через сети ATM использует класс обслуживания C, X или Y. Класс C определяет параметры QoS (качество обслуживания) для задержки и вероятности отбрасывания, но требует от пользователя аккуратного управления трафиком во избежание перенасыщения сети. трафик класса X дает пользователю большую свободу, но может не обеспечить стабильной производительности. Класс Y, называемый также "Available Bit Rate" (ABR или доступная скорость) позволяет пользователю и сети установить совместно скорость на основе оценки потребностей пользователя и возможностей сети.
