Введение.
Холодильная машина представляет собой замкнутую систему из аппаратов и устройств предназначенные для осуществления холодильного цикла которое совершает рабочее вещество. Холодильные машины используют для охлаждения тел ниже температуры в течении необходимого времени.
Холодильная установка включает в себя холодильную машину, трубопроводы и сооружения необходимые для проведения технологических процессов при низких температурах.
При изготовлении шоколада шоколадную массу охлаждают сначала холодной водой циркулирующей в охлаждающих рубашках температурных машин, а затем воздухом с температурой ниже 20 оС , чтобы воздействовать на процесс кристаллизации масло-какао и получить мелкокристолическую и устойчивую во времени его полимерную форму. В результате шоколад легко извлекается из формы приобретает блестящую поверхность необходимую твёрдость и хрупкость. Шоколадные конфеты с начинкой, плиточный шоколад и фигурные шоколадные изделия охлаждаются в аппаратах при температуре 8 оС и низкой влажности.
Кремовые сбивные конфеты конической формы, охлаждают после формирования воздухом с температурой 10 оС в течении 6-7 минут.
Многие сотры отливных многослойных конфет охлаждают воздухом с температурой 5 оС перед глазированием их шоколадом для сокращения процесса.
Грильяжный пласт с температурой 65-70 оС охлаждаются воздухом с температурой 4-6 оС в течении 6-7 мин в процессе формирования перед резкой на части, а затем и перед разделением на корпуса.
Большинство изготовленных конфет рекомендуется охладить как можно быстрее для сохранения качества на длительный переод.
Многие изделия гигроскопичны. Они поглощают влагу из воздуха могут деформироваться прилипать к поверхности. Поэтому в помещениях в которых производятся такие продукты поддерживается относительная влажность.
2. РАСЧЁТ ПЛОЩАДЕЙ ХОЛОДИЛЬНИКА.
2.1. Строительная площадь камер хранения определяется по формуле:

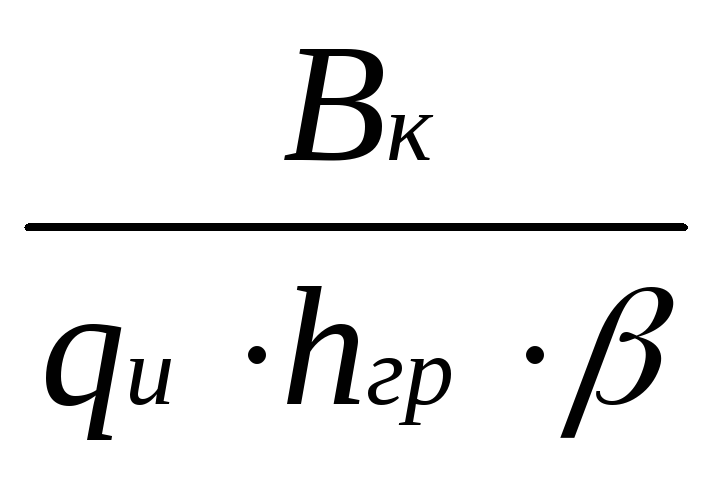

Fхр= , м2

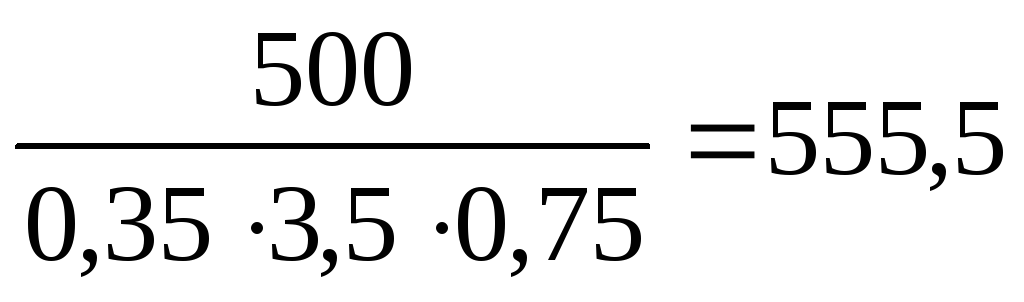

Fхр= м2
где Вк – вместимость камер хранения охлажденных или мороженых грузов, т
qu – норма нагрузки на м3 грузового объема камер, т
hгр – грузовая высота штабеля, м
– коэффициент использования строительных площадей камеры.
2.2. Рассчитываем строительную площадь холодильника в следующем порядке:
2.2.1 Площадь вспомогательных помещений, коридоров, вестибюлей и др.. рассчитывается по формуле:
Fвсп = 25% - 40% (Fхр+ Fохл+ Fзам), м2
Fвсп = 0,3 · 500 = 150 м2
где Fхр – сумма площадей всех камер хранения грузов холодильника, м2 большие цифры относить к холодильникам меньшей вместимости.
2.2.2 Общая площадь холодильника с учетом вспомогательных помещений определяем по формуле:
Fхол = Fхр + Fвсп , м2
Fхол = 555,5 + 150 = 705,5 ,м2
2.2.3 Площадь машинного отделение рассчитываем:
Fм.о.= 0,05 0,35 · Fхол , м2
.
Fм.о.=0,35 · 705,5= 211,65 м2
2.2.5 Площадь служебных помещений рассчитываем:
Fс.п. = 0,20,4· Fхол, м2
.
Fс.п. = 0,35 · 705 = 211,65м2
2.2.6 Для построения планировки холодильника выбираем сетку колонн; для холодильников малой вместимости принимают - 6х6 или 6х12 м; для средних и крупных 6х12, 6х18м; для многоэтажных 6х6 м.
Принимаем стр = 6 · 12=72 м2
2.2.7 Определяем число строительных прямоугольников холодильника камер вспомогательного помещения, машинного отделения и служебного помещения :
а) Число строительных прямоугольников охлаждаемых помещений:
nхол = Fхол / стр , м2
nхол = Fхp / стр = 705,5/ 72 = 9,7 м2
принимаем nхол = 10
где- Fхол строительная площадь одного прямоугольника принятой сетке колонн,
м2 в том числе , число строительных прямоугольников.
б) Число строительных прямоугольников вспомогательных помещений:
nвсп = Fвсп / стр , м2
nвсп = Fвсп / стр = 211,65/ 72 = 2,9 м2
принимаем nвсп =3
в) Число строительных прямоугольников машинного отделения:
nм.о. = Fм.о. / стр м2,
nм.о. = Fм.о. / стр = 211/ 72 = 2,9 м2
принимаем nм.о = 3
г) Число строительных прямоугольников служебных помещений:
nс.п. = Fс.п. / стр
nс.п. = Fс.п. / стр = 211,65 / 72 =2,9 м2
принимаем nс.п. = 3
[1] - cтр. 38
По полученным значениям строим эскиз планировки холодильника.
Проект холодильника
Рис. 1
[1] - cтр. 33
3. РАСЧЁТ ТОЛЩИНЫ ТЕПЛОИЗОЛЯЦИИ.
Толщину изоляционного ограждения в (м) определяют по формуле:
из = из [- (+ + )]
где из – коэффициенты теплопроводности изоляционного и строительных материалов, составляющих конструкцию ограждения, Вт/(м · К);
К0 – требуемый коэффициент теплопередачи ограждения, принимаемый в зависимости от характера ограждения и t0 по обе стороны от него, Вт/(м2 · К);

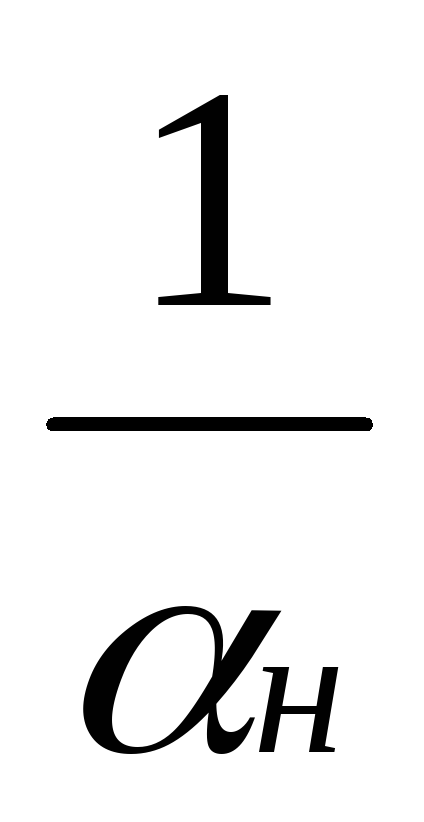

н – коэффициенты теплопроводности с внутреннем или более холодной стороны ограждения, Вт/(м2 · К);

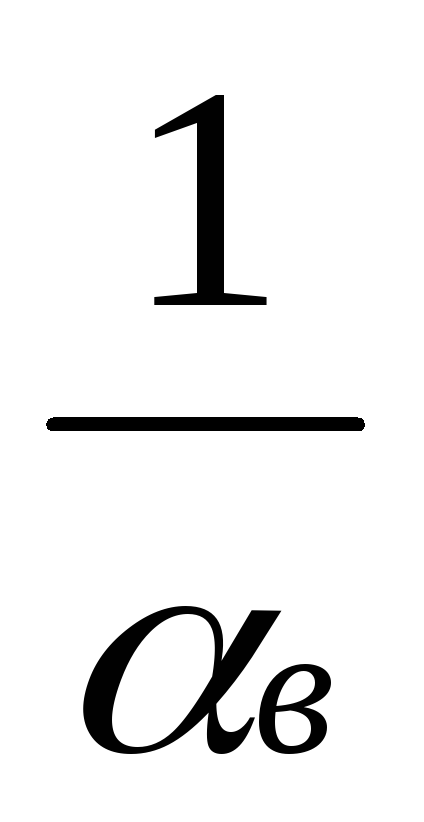

в – коэффициент теплоотдачи с внутренней и более холодной стороны ограждения, Вт/(м2 · К);

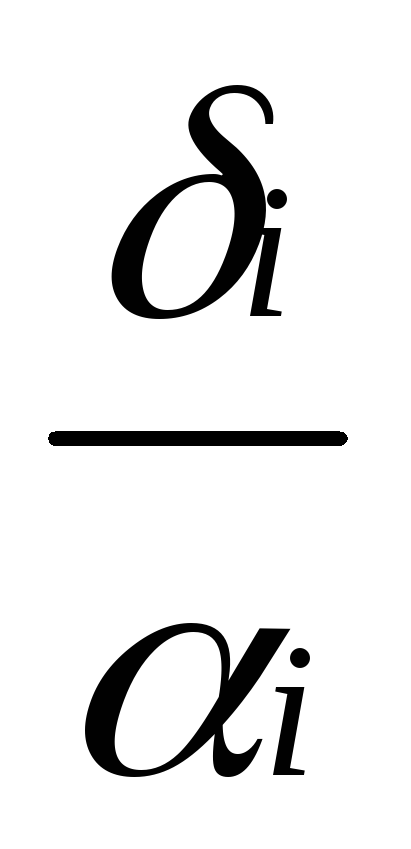

δi – толщина отдельных слоев конструкции ограждения, м

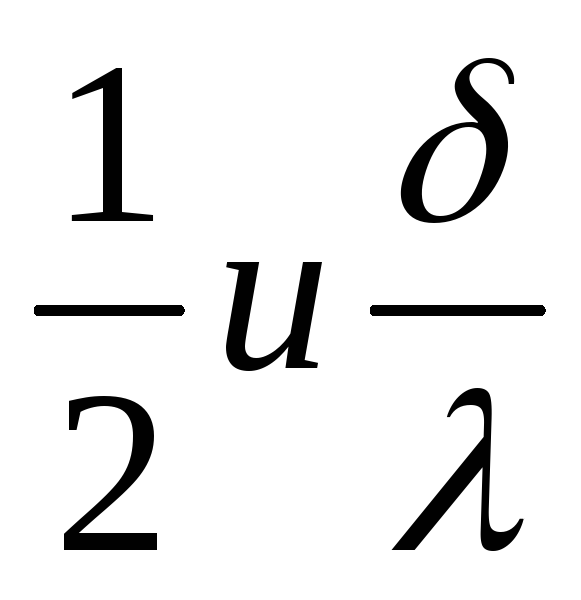

– термические сопротивления, м2 · к/Вт
– общие термические сопротивления, м2 · к/Вт
Действительное значение коэффициента [Вт/(м2 · К)] по формуле:

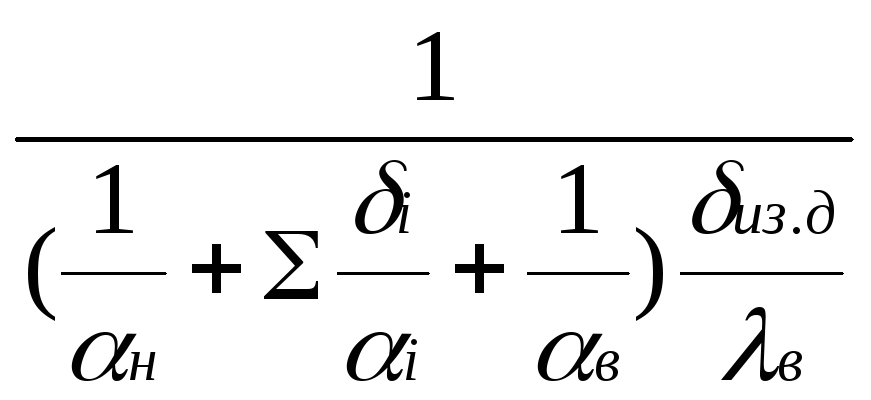

= , Вт/(м2 · К)
где из.д - принятая толщина изоляционного слоя, м
[1] - стр. 47
Наименование и конструкция ограждений |
№ слоя |
Наименование и материал слоя |
Толщина на I, м |
Коэффициент теплопроводности i Вт / (м · К) |
Тепловое сопротивление Ri= i / i, м2 · к/Вт |
Наружная стеновая панель
Рис.2 |
1.
|
Штукатурка сложным раствором по металлической сетки |
0,020 |
0,98 |
0,020
|
2.
|
Теплоизоляция из пенопласта полистирольного ПСБ-С
|
Требуется опр-ть
|
0,05 |
Требуется определить |
|
3.
|
Пароизоляция – 2 слоя гидроизола на битумной мастике
|
0,004
|
0,30
|
0,013
|
|
4. |
Наружный слой из тяжелого бетона |
0,140 |
1,86 |
0,075 |
