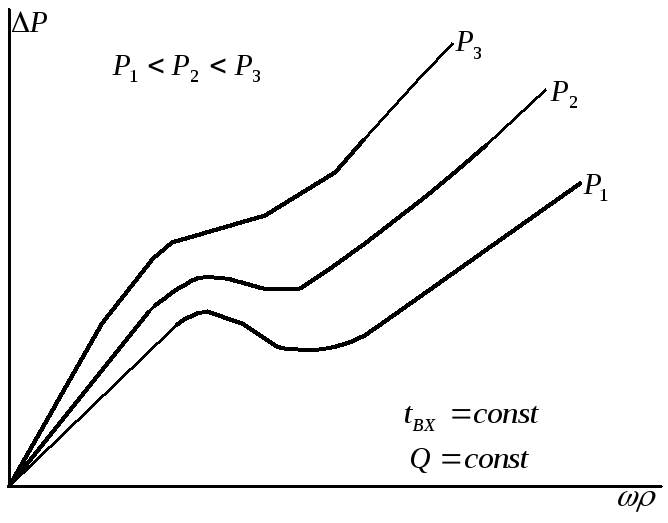

Влияние давления на гидравлическую характеристику

Увеличение давления снижает разность плотностей, поэтому характеристика становится более стабильной.

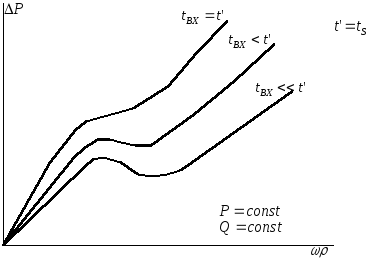

Влияние недогрева воды до температуры насыщения

С увеличением недогрева воды до температуры насыщения увеличивается длина экономайзерного участка и влияние его сопротивления. Это ведет к повышению нестабильности.

Однако, повышение температуры на входе до опасно появлением пароводяной смеси на входе в парообразующие панели в некоторых режимах. Это может привести к сепарации воды в входном коллекторе и к резкой неравномерности раздачи рабочего тела по параллельно работающим трубам, что вызывает аварийные ситуации. Поэтому экономайзеры котлов ВД и СВД, всех прямоточных котлов во всех режимах должны быть некипящими.

Меры повышения стабильности гидравлической характеристики

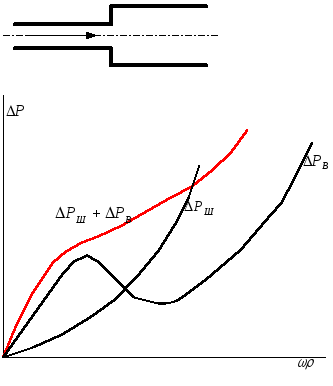

Путем введения дополнительного сопротивления на экономайзерном участке, нестабильную (многозначную) характеристику можно перевести в стабильную (однозначную). Это может быть достигнуто двумя способами:

1. установкой дроссельной шайбы;

2. ступенчатый виток – изготовление экономайзерного участка из труб меньшего диаметра.

Неоднозначность характеристики имеет место и при СКД, если энтальпия на входе меньше или много меньше энтальпии фазового перехода. .

С повышением стабильность повышается. Расчет гидравлических характеристик выполняют при наименьших.

Гидравлическая устойчивость потока в вертикальных парообразующих трубах

В вертикальных панелях с восходящим опускным или с подъемно опускным движением с малым числом ходов: ; высота входа и выхода соизмерима с длиной, соответственно, гидравлическая характеристика определяется недогревом воды, давлением и нивелирным напором. Влияние нивелирного напора усиливается со снижением давления.

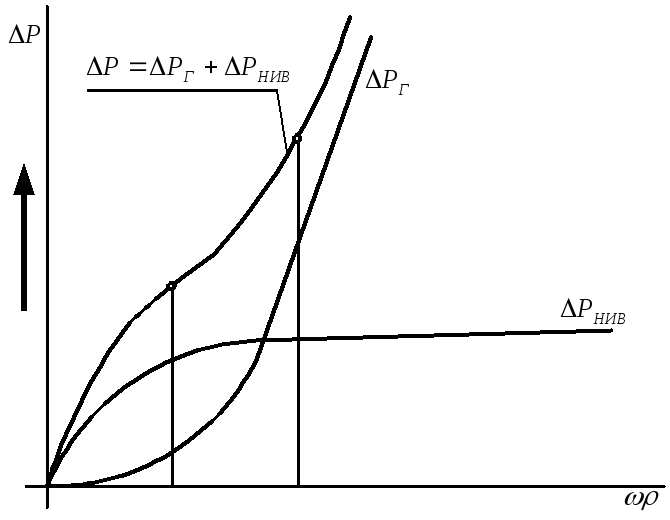

1. Гидравлическая характеристика вертикальных парообразующих труб с подъемным движением среды.

В этом случае суммарное сопротивление складывается из гидравлического сопротивления и нивелирного напора: .

При малых труба заполняется паром, поэтомустановится пренебрежимо малой.

Вывод: гидравлическая характеристика такой панели всегда стабильна.

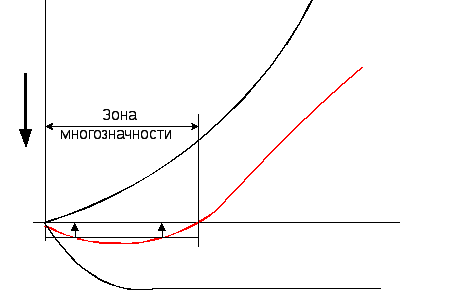

2. Гидравлическую характеристика вертикальных парообразующих труб с опускным движением среды.

В данном случае -

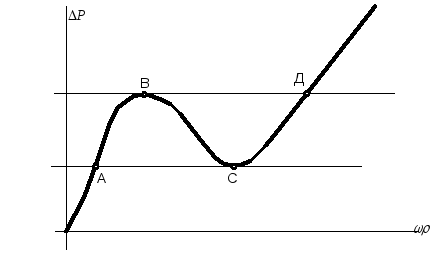

Появляется зона многозначности в которой одному и тому же полному гидравлическому сопротивлению (∆Р) соответствует два различных расхода среды.

Причина появления многозначности – влияние нивелирного напора

При небольшом числе ходов (U,N,П – образные элементы), увеличение числа ходов с восходящим движением увеличивает стабильность характеристики.

Например, гидравлическая характеристика N образной схемы более стабильна, чем U и П образных.

С увеличением числа ходов, влияние нивелирной составляющей снижается.

При числе ходов больше 8-10 гидравлическая характеристика приближается к гидравлической характеристике горизонтальной парообразующей трубы.

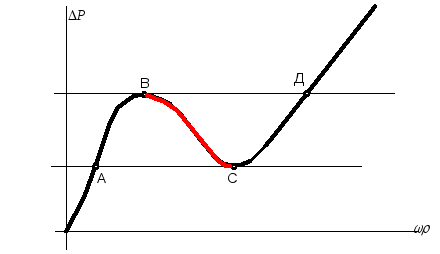

Многозначная гидравлическая характеристика одиночной трубы реализуется во всей области многозначности (от т.А до т.Д).

Для системы, состоящей из параллельно включенных труб, характеристика реализуется только в области восходящих ветвей.

ВС – не реализуется.

При анализе сложных гидравлических систем, включающих последовательно и параллельно включенные элементы, схема разбивается на последовательно и параллельно подключенные элементы.

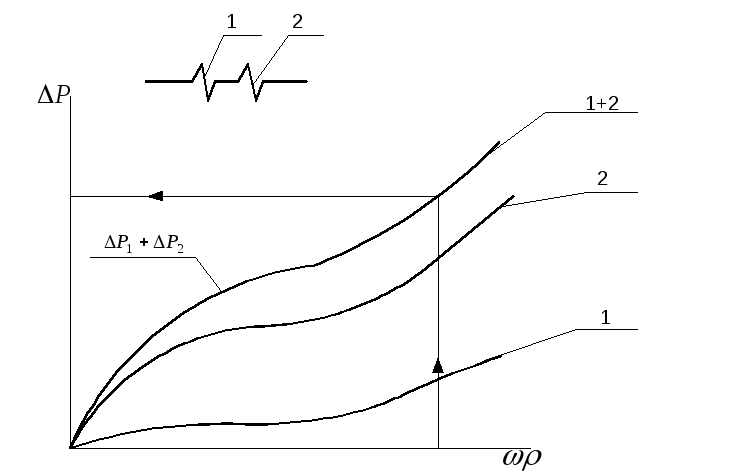

Последовательное соединение.

При последовательном соединении элементов они работают при одном и том же расходе. Суммируются их сопротивления.

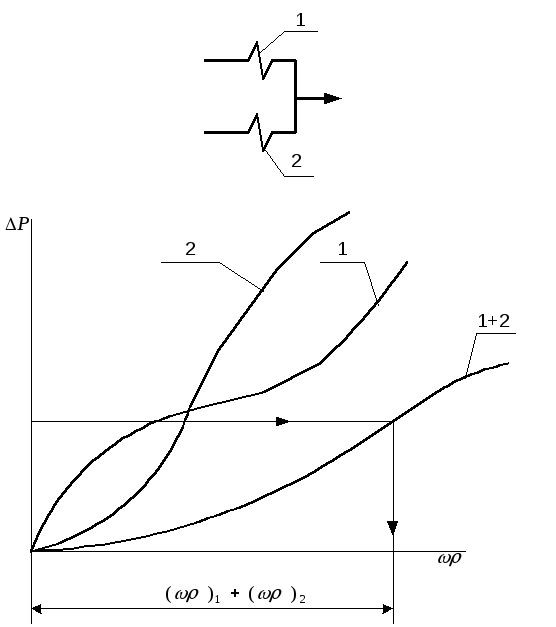

Параллельное соединение.

И наоборот; для системы из параллельно включенных элементов суммируются расходы при одних и тех же сопротивлениях:

ЛЕКЦИЯ №23

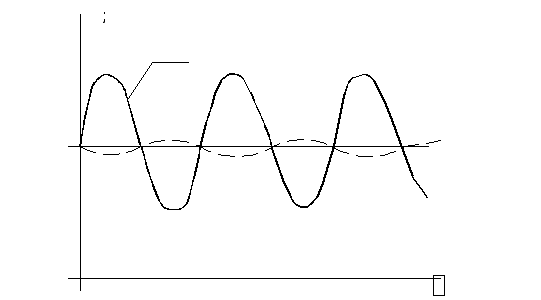

Пульсации потока

Возмущения, вызывающие пульсации расхода через парогенерирующие трубы: изменение условий обогрева; давления; изменение температуры воды на входе; изменение расхода.

Все указанные возмущения могут быть затухающими или достигающими характерного уровня колебаний для данных условий.

Пульсации
Межвитковые	Общекотловые (общие)
Возникают в параллельно работающих трубах и могут иметь место при постоянном общем расходе.	Происходят синхронно (одновременно) во всех параллельно включенных змеевиках.

Изменение расходов по параллельно включенным трубам сдвинуто по фазе. Изменение расхода среды, вызывает изменение условий отвода тепла () и изменение () - вызывает усталость металла.

Общие пульсации считаются менее опасными.

Для борьбы с пульсациями используется повышение гидравлического сопротивления, т.е. дросселирование (установка дроссельных шайб), на преодоление которых требуется дополнительный расход энергии.
