Функциональная модель бизнес-процессов книжного магазина
Рассмотрим полный перечень бизнес-процессов, которые выполняются в книжном магазине.
На основе исследования предметной области были построены диаграммы бизнес-процессов фирмы (рис. 1.3-1.7).

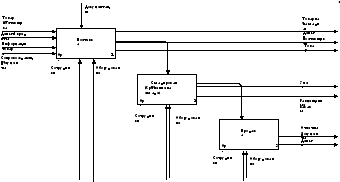

Рисунок 1.3 – Контекстная диаграммма модели бизнес-процессов книжного магазина

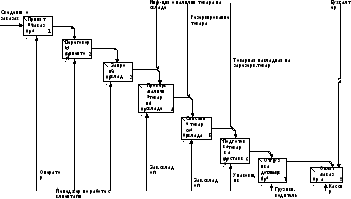

Рисунок 1.4 – Декомпозиция контекстной диаграмммы модели бизнес-процессов книжного магазина
Рисунок 1.5 –Диаграмма бизнес-процесса поставки товара
Рисунок 1.6 –Диаграмма бизнес-процесса хранения товара на складе
Рисунок 1.7 –Диаграмма бизнес-процесса продажи товара
Сценарий обслуживания покупателя в книжном магазине
Рассмотрим как происходит обслуживание посетителя в книжном магазине и предоставление ему консультационных услуг – выдача справочной информации и подбор книг (рисунок 1.8).
Самостоятельный
поиск книг
Рисунок 1.5 – Сценарий процесса обслуживания покупателя в книжном магазине
После входа в магазин продавец приветствует покупателя, после чего тот проходит в торговый зал для самостоятельного поиска книг, либо сразу обращается за помощью к продавцу. Если посетитель обратился к продавцу, то выполняется консультация и подбор книг. После самостоятельного выбора или подбора вместе с продавцом происходит покупка книг и покупатель покидает магазин. Этот процесс как правило длится до 30 минут.
Самостоятельный поиск книг – изучение представленного в магазине ассортимента книжной продукции с помощью наклеенных на полки классификаторов и потолочных вывесок.
Консультация – предварительное обсуждение пожеланий и предпочтений покупателя касательно покупки книжной продукции.
Подбор книг – поиск продавцом книг, удовлетворяющих выясненным требованиям, определение их наличия в торговом зале или на складе, применение личного опыта в выборе приоритетных книг из числа наиболее схожих друг с другом.
Покупка книг – оплата и получение подобранных самостоятельно либо с помощью продавца книг.
Математическая модель процесса обслуживания покупателя в книжном магазине в терминах сетей Петри
Опустимся на более низкий уровень детализации процессов и посмотрим как происходит процесс обслуживания покупателя в книжном магазине с точки зрения количественных оценок операций. Наилучшим средством такой детализации является формальное представление с помощью математической модели.
Выполняя подбор книг, покупатель и продавец консультант делают некоторую совокупность взаимосвязанных работ, каждая из которых требует определенного количества времени. Работы связаны между собой и могут быть представлены с помощью графов. Наиболее известным методом формализации предметных областей с использованием графов являются Сети Петри— аппарат длямоделированиядинамических дискретных систем (преимущественно асинхронных параллельных процессов). Сеть Петри определяется как четверка <P,T,I,O>, гдеPиT— конечные множества позиций и переходов,IиO— множества входных и выходных функций. Другими словами, сеть Петри представляет собой двудольный ориентированный граф, в котором позициям соответствуют вершины, изображаемые кружками, а переходам — вершины, изображаемые утолщенными черточками; функциямIсоответствуют дуги, направленные от позиций к переходам, а функциямO— от переходов к позициям.
Поскольку речь идет о временных затратах, то Сеть Петри будет временной – взвешенные вершины типа «Переход» будут иметь количественную оценку, выраженную в минутах. Зададим сеть Петри для описания нашего бизнес-процесса (см. таблицы 1.1 – 1.4).
Таблица 1.1 – Множество Pпозиций сети Петри
Элемент множества |
Название позиции |
Описание |
p1 |
Начальное состояние |
Новый покупатель зашел в магазин |
p2 |
Покупатель прошел в торговый зал |
Покупатель решил самостоятельно подобрать интересующую его книжную продукцию |
p3 |
Покупатель обратился за консультацией |
Требуется помощь продавца |
p4 |
Проведена консультация |
Покупатель дождался продавца и получил от него необходимую информацию |
p5 |
Подобраны книги |
Самостоятельно или с помощью продавца покупатель отобрал книжную продукцию для совершения покупки |
p6 |
Книги куплены |
Покупатель оплатил и забрал свои книги |
Переходы помимо временной оценки будут иметь и тип – автоматизированный или обычный способ осуществления. Так, например, известно, что поиск книг продавцом осуществляется с помощью встроенных средств ИС 1С Предприятие, что подходит под понятие – автоматизированное выполнение, в то же время консультация происходит без технических средств, то есть обычным способом.
Таблица 1.2 – Множество Tпереходов
Элемент |
Тип выполнения |
Время выполнения |
Название перехода |
Описание |
t1 |
Обычный |
1 минута |
Проход в торговый зал |
Покупатель заходит в магазин, продавец приветствует его, после чего тот решает что ему сделать дальше: либо самостоятельно пройти к книжным полкам, либо обратиться к продавцу |
t2 |
Обычный |
5-30 минут |
Самостоятельный поиск книг |
Покупатель изучает книжные полки с помощью наклеенных на полки классификаторов и потолочных вывесок |
t3 |
Обычный |
5 минут |
Консультация покупателя |
Продавец выслушивает покупателя, пытается понять максимально точно его пожелания и предпочтения. Дает ответы на возникшие вопросы. Предлагает популярные книги в соответствии со сделанными выводами |
t4 |
Автоматизированный |
1-2 минуты |
Подбор книг продавцом |
Продавец на своем ПК ищет книги, которые требуются покупателю. Поиск выполняется средствами 1С в справочнике товаров |
t5 |
Автоматизированный |
1-2 минуты |
Оплата покупки |
После выбора всех интересующих книг, покупатель оплачивает покупку и забирает книги себе |
Множества входящих и исходящих ребер представляются матрицами инцидентности, зададим такие матрицы для описанных выше состояний и переходов.
Таблица 1.3 – Матрица инцидентности для множества I входящих в переходы ребер
|
t1 |
t2 |
t3 |
t4 |
t5 |
p1 |
i1 |
0 |
0 |
0 |
0 |
p2 |
0 |
i2 |
0 |
0 |
0 |
p3 |
0 |
0 |
i3 |
0 |
0 |
p4 |
0 |
0 |
0 |
i4 |
0 |
p5 |
0 |
i5 |
0 |
0 |
i6 |
p6 |
0 |
0 |
0 |
0 |
0 |
Таблица 1.4 – Матрица инцидентности для множества O исходящих из переходов ребер
|
p1 |
p2 |
p3 |
p4 |
p5 |
p6 |
t1 |
0 |
o1 |
o2 |
0 |
0 |
0 |
t2 |
0 |
0 |
o3 |
0 |
o4 |
0 |
t3 |
0 |
o5 |
0 |
o6 |
0 |
0 |
t4 |
0 |
0 |
0 |
0 |
o7 |
0 |
t5 |
0 |
0 |
0 |
0 |
0 |
o8 |
Граф данной временной сети Петри можно изобразить следующим образом (рисунок 1.6):

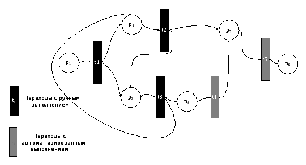

Рисунок 1.6 – Граф сети Петри
Данная сеть Петри позволяет нам сделать временную оценку бизнес-процесса облуживания покупателей в книжном магазине.
Оценка проводится по формуле:
где
n– среднее количество обращений за консультациями от покупателя
m– среднее количество консультаций по общим вопросам, без дальнейшего подбора книг
k– флаг использования поиска с помощью продавца, равен 0 если покупатель ищет книги сам, и 1 – если с помощью консультанта
Оценим среднее время для двух случаев поиска, если известно, что среднее количество обращений за консультациями – 2 раза одним покупателем, а среднее количество консультаций по общим вопросам 3 раза один покупатель.
При k=1, покупатель ищет с помощью консультанта
При k=0, самостоятельный поиск
Выводы по результатам математической формализации предметной области следующие:
1. Если покупатель не использует помощь продавца, то тратит на поиск в 2,7 раза больше времени;
2. Наибольшие временные затраты относятся к неавтоматизированным процессам – самый трудоемкий по времени процесс – самостоятельный поиск литературы;
4. Временные затраты на выполнение неавтоматизированных процессов составляют до 97% от общего времени нахождения покупателя в книжном магазине.
