При сборке труб в звенья на бровке траншеи Состав работы

1. Укладка лежней.

2. Укладка труб на лежни.

3. Очистка и подгонка кромок.

4. Центрирование и поддерживание труб при прихватке стыков.

5. Поворачивание звеньев при сварке стыков.

Таблица 1

Нормы времени и расценки на 1 м трубопровода

Состав звена монтажников наружных трубопроводов	Диаметр труб, мм, до	Н. вр.	Расц.	№
5 разр. - 1	100	0,02	0-01,6	1
3 " - 1	150	0,03	0-02,4	2
	200	0,04	0-03,2	3
	250	0,05	0-04,0	4
	300	0,06	0-04,8	5
	400	0,09	0-07,2	6
	500	0,13	0-10,5	7
5 разр. - 1	600	0,16	0-12,8	8
4 " - 1	700	0,19	0-15,2	9
3 " - 1	800	0,23	0-18,4	10
	900	0,27	0-21,6	11
	1000	0,31	0-24,8	12
	1200	0,38	0-30,4	13
	1400	0,45	0-36	14
	1600	0,52	0-41,6	15
	2000	0,68	0-54,4	16

1. Строповка и опускание звеньев труб в траншею с перекреплением распор (в траншеях с распорами).

2. Укладка звеньев труб на основание или временные опоры.

3. Сборка звеньев труб с очисткой и подгонкой кромок, центрированием и поддерживанием при прихватке стыков.

4. Закрепление труб в траншее подбивкой грунта (при укладке на естественное основание).

5. Разметка и установка скользящих опор под трубопровод с поддерживанием при прихватке и с очисткой мест установки от антикоррозионного покрытия.

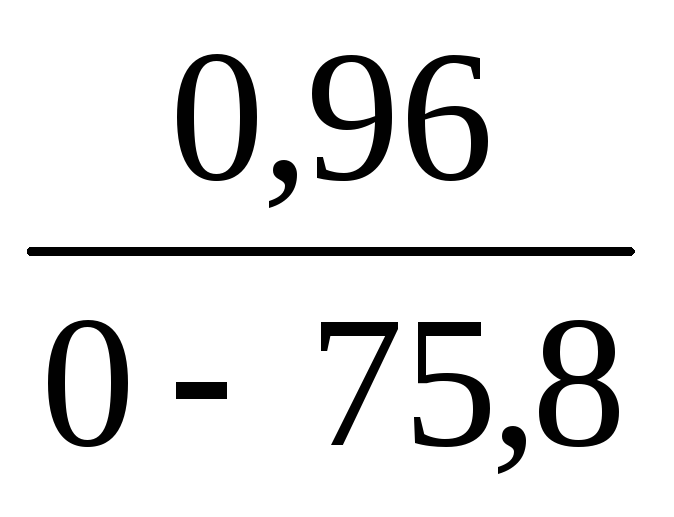

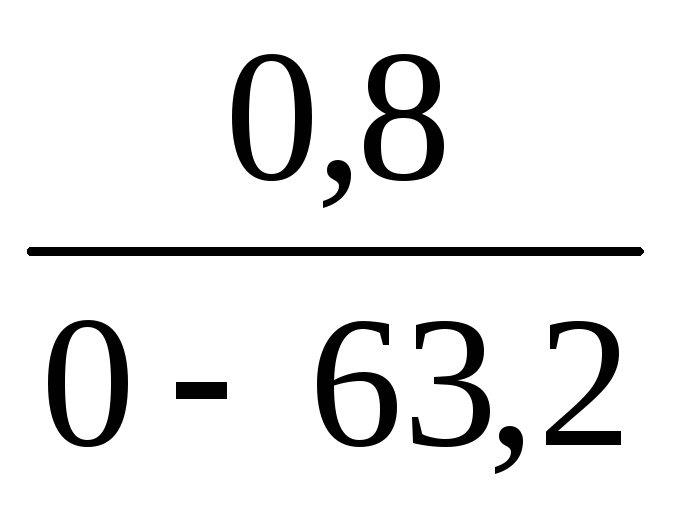

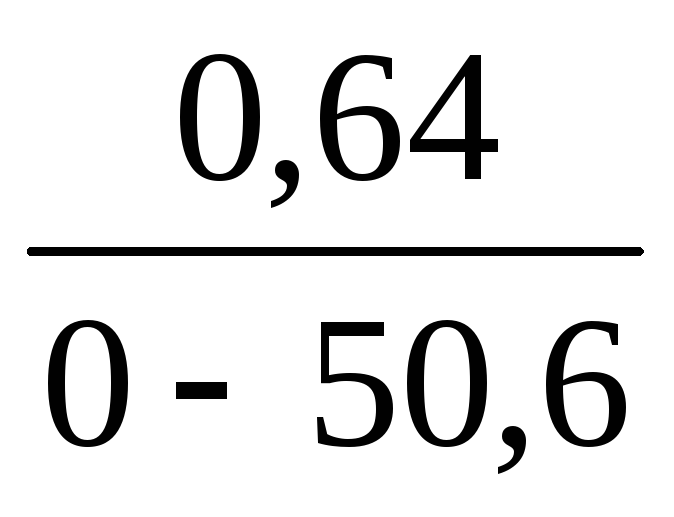

Таблица 2
