1.6 Прочие здания и сооружения
На территории станции с противоположной стороны пассажирского здания, расположены хозяйства ж. д. пути (ПЧ) и устройств СЦБ и связи (ШЧ), а так же материальный склад.
2 Эксплуатационная работа станции
Эксплуатационная работа станции характеризуется следующими данными:
За средние сутки 2012г. Станция обеспечила прием и отправление:
дальних пассажирских поездов – 10 пар;
пригородных поездов – 4 пары;
транзитных грузовых поездов – 20 пар.
За средние сутки станция формировала и расформировывала 2 пары сборных и 2 пары участковых поездов.
На грузовом дворе в 2012г. было переработано грузов:
тарно-штучных – 150 тыс.т./год;
контейнерных – 135 тыс.т./год;
тяжеловесных – 280 тыс.т./год.
3 Причина развития станции
В настоящее время железнодорожные подходы к станции «Д» обслуживаются тепловозной тягой. Полезная длина путей раздельных пунктов, расположенных на подходах к станции и на самой станции «Д» составляет 850 м.
На расчетный 2012г. предполагается подходы к станции «Д» электрифицировать с применением переменного тока напряжением 29 кВ, увеличить весовые нормы грузовых поездов и соответственно полезную длину путей на раздельных пунктах этих подходов довести до универсальной нормы 1050 м.
Это является основной причиной развития станции «Д». кроме этого развитие станции связано также с намечаемым ростом пассажирского и грузового движения на расчетный 2020 год.
4 Проектируемая схема тягового обслуживания поездов

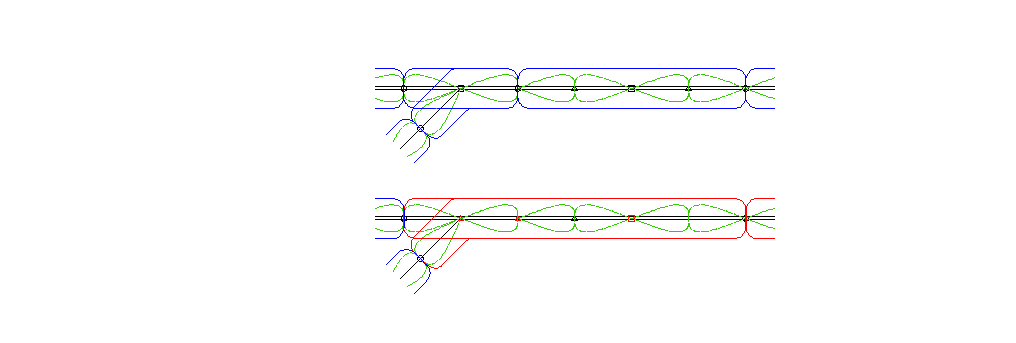

Существующая схема тягового обслуживания пассажирских и грузовых поездов при тепловозной тяге и проектируемая схема при электрической тяге представлены на совмещенной схеме (рисунок 4.1).
В результате электрификации и осуществления проектируемой схемы тягового обслуживания потребуется на станции «Д» существующее тепловозное депо реконструировать под электровозное, а на станции «Б» существующее тепловозное депо полностью ликвидировать и участковую станцию «Б» с основным депо превратить в станцию смены локомотивных бригад.
а) существующая
тепловозная тяга, 2М62 А Б В Г Д Е Ж
б) проектируемая
электровозная тяга на переменном токе
напряжением 29 кВ, электровозы ВЛ80 и ЭП1 К Н М А Б В Г Д Е Ж К Н М
Рисунок 4.1 – Совмещенная схема тягового обслуживания
5 Исполненные и расчетные размеры пассажирского и грузового движения
Исполненные размеры пассажирского и грузового движения приведены в таблице 5.1.
Таблица 5.1
№№ п/п |
Наименование поездов |
Пар поездов в сутки | |||||||
2005г. |
2010г. |
2012г. |
2020г. | ||||||
1 |
Пассажирские |
8 |
10 |
10 |
12 | ||||
2 |
Пригородные |
2 |
4 |
4 |
5 | ||||
3 |
Грузовые |
17 |
19 |
20 |
24 | ||||
Всего |
27 |
33 |
34 |
41 |
6 Размеры грузовой работы станции
Исполненные и расчетные размеры грузовой работы станции приведены в таблице 6.1.
Таблица 6.1
№№ п/п |
Наименование грузов |
Направление потока грузов |
Тысяч тонн в год | ||||||||
2005г. |
2010г. |
2012г. |
2020г. | ||||||||
1 |
Тарно-штучные |
Отправление |
70 |
75 |
55 |
60 | |||||
Прибытие |
80 |
90 |
95 |
100 | |||||||
2 |
Контейнерные |
Отправление |
50 |
55 |
60 |
70 | |||||
Прибытие |
60 |
70 |
75 |
80 | |||||||
3 |
Тяжеловесные |
Отправление |
100 |
108 |
110 |
120 | |||||
Прибытие |
160 |
165 |
170 |
180 | |||||||
4 |
Навалочные |
Отправление |
- |
- |
- |
- | |||||
Прибытие |
- |
- |
- |
370 | |||||||
Всего |
Отправление |
220 |
238 |
225 |
250 | ||||||
Прибытие |
300 |
325 |
340 |
730 |
