22. Схема примыкания автомобильной дороги по типу «Труба»

Если интенсивность левоповоротного движения, направляющегося с основной дороги на примыкающую, больше, чем левоповоротного движения, идущего на основную дорогу, то следует применять схему транспортной развязки, изображенную. В противном случае нужно отдавать предпочтение схеме, показанной на рис. 3.16(б). На выбор той или иной схемы может также оказывать влияние рельеф и ситуация местности.

На этом типе примыкания отсутствуют точки пересечения потоков движения в одном уровне. Некоторое отрицательное влияние на безопасность движения оказывает наличие встречного движения на левоповоротных съездах, имеющих общее земляное полотно. Все съезды вливаются в проезжие части автомагистралей с правой стороны.

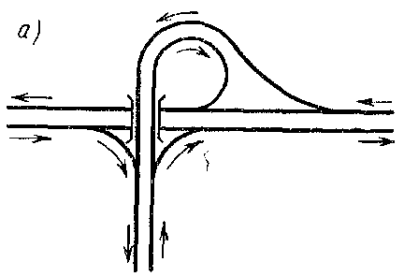

схемы примыкания по типу трубы

а - с расположением левоповоротных съездов справа от путепровода; б - то же, слева от путепровода

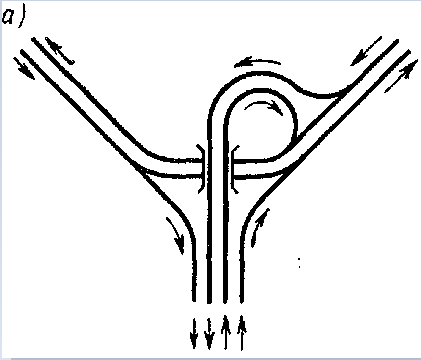

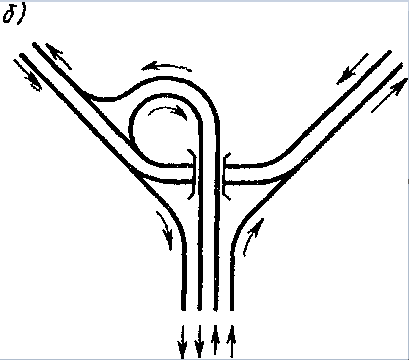

схемы разветвления по типу трубы

а - с расположением левоповоротных съездов справа от путепровода; б - то же, слева от путепровода

Потоки, сворачивающие влево и вправо, не смешиваются между собой. Основной поток главной дороги смешивается с левоповоротными потоками.

23.Классификация гидротехнических сооружений.

Сооружения, возводимые с целью комплексного использования водных ресурсов для нужд энергетики, орошения, водоснабжения, судоходства и рыболовства называются гидротехническими.

По характеру выполняемых функций рассматриваемые сооружения можно классифицировать следующий образом:

- водоподпорные, включающие плотины, шлюзы, подводные конструкции ГЭС, судоподъемные и другие сооружения, создающие напорный фронт за счет разности уровней воды в верхнем и нижнем бьефе (бьефом называется часть реки, канала или водоема, расположенная по течению выше или ниже напорного сооружения);

водопроводящие - каналы, лотки, трубопроводы, тоннели, осуществляющие передачу воды на расстояние;

водозаборные, обеспечивающие забор воды из водоемов и водотоков для различных хозяйственных нужд. Эту группу составляют водоприемники, отстойники, рыбозащитные и другие устройства;

водосбросные, предназначенные для пропуска водохранилища в нижний бьеф излишней (паводковой) воды, льда, шуги, бревен и осуществления полезных регулируемых покусков воды. В их число входят водосливы и водоспуски;

регуляционные дамбы, запруды, ограждающие валы, которые предохраняют от подмыва здания и сооружения, предотвращают отложение наносов, препятствует разрушающему действию воды и льда.

24) Земляные плотины. Классификация, конструкция.

Земляная плотина-—плотина, выполненная в основном из глинистых, песчано-глинистых, песчаных и т. п. местных грунтов.

Классификация:

По способу возведения различают плотины насыпные, намывные и полунамывные.

По высоте различают земляные плотины: низкие — с напором до 15 м; средней высоты - с напором 15—50 м и высокие — с напором более 50 м.

По конструкции поперечного профиля земляные насыпные плотины подразделяются на следующие основные виды:

а) из однородного грунта;

б) с вертикальным ядром или диафрагмой;

в) с экраном (из грунтового или из негрунтоврго материала);

г) из разнородных грунтов (с водонепроницаемой верховой призмой).

Конструкция земляной плотины:

Тело плотины

Противофильтрационные устройства

Дренажёрные устройства

Земляные плотины-глухие, как правило без прилива воды через её гребень.
