Лабораторная работа № 11
HАИМЕНОВАНИЕ: Трансляция и запуск имитационной модели в GPSSW.
1.ЦЕЛЬ РАБОТЫ: Изучить трансляцию и запуск имитационной модели.
2.Литература:
2.1 Д. Н. ШЕВЧЕНКО, И. Н. КРАВЧЕНЯ «ИМИТАЦИОННОЕ МОДЕЛИРОВАНИЕ НА GPSS» Учебно-методическое пособие.
2.2 http://www.belsut.gomel.by/Ellibrary/12/
imitacionnoe_modelirovanie_gpss_kravchenya_shevchenko.pdf
2.3 http://www.bibliofond.ru/view.aspx?id=490533
2.4 Кельтон, В. Имитационное моделирование / В. Кельтон, A. Jloy. - 3-е изд. - СПб.: Питер, 2004. - 848 с.
2.5 Максимей, И. В. Имитационное моделирование на ЭВМ / И. В. Максимей. - М. : Радио и связь, 1988. - 232 с.
2.6 Шрайбер, Т. Дж. Моделирование на GPSS / Т. Дж. Шрайбер. - М. : Машиностроение, 1980. - 593 с.
3.Подготовка к работе:
3.1. Изучить предложенную литературу.
3.2. Подготовить бланк отчёта.
4. ОСНОВНОЕ ОБОРУДОВАНИЕ: 4.1. Персональный IBM PC.
4.2. Программа GPSS World
5. Содержание отчета:
5.1. Наименование и цель работы.
5.2. Описать трансляцию и запуск имитационной модели GPSSW.
5.3. Выводы о проделанной работе.
5.4. Ответы на контрольные вопросы.
6. КОНТРОЛЬНЫЕ ВОПРОСЫ:
6.1 Информацию о назначении блоков и примеры можно найти?
6.2 Что такое -Транслировать?
6.3 Что такоеJOURNAL?
6.4 Что такоеReady?
6.5Как происходит запуск процедуры моделирования?
7.Порядок выполнения работы
1.Загрузить компьютер с операционной системой Windows 2000-XP.
2.Запустить установленную программу GPSS World из директории C:\Program Files\Minuteman Software\GPSS World Student Version.
3.Ознакомится с трансляцией и запуском имитационной модели программы GPSS World (описанное в приложение).
Приложение.

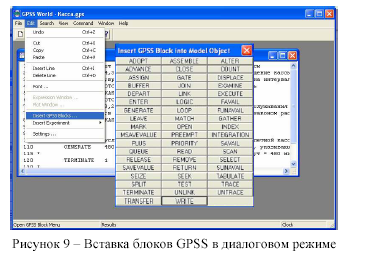

Подробную информацию о назначении блоков и примеры их использования можно получить в разделе справки GPSS (пункт «Help —> Help Topics» главного меню) или при вставке блоков с помощью пункта главного меню «Edit ->■ Insert GPSS Blocks...» (рисунок 9). В данном режиме пользователю предоставляется возможность указывать значения параметров блоков в диалоговом окне.

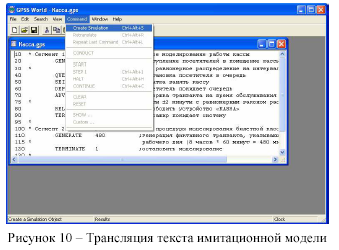

После написания текста ИМ на языке GPSS модель необходимо оттранслировать, т.е. преобразовать последовательность текстовых операторов в последовательность команд, написанную в машинных кодах компьютера. Для этого необходимо выбрать пункт создания модели «Command ->■ Create Simulation» главного меню (рисунок 10).
Если при трансляции в тексте ИМ будут обнаружены некорректные директивы, значения параметров или синтаксические ошибки, то в появившемся окне документирования событий («JOURNAL») GPSS приведет список ошибочных строк. Для повторной трансляции модели после исправления ошибок используется пункт главного меню «Command —> Retranslate».

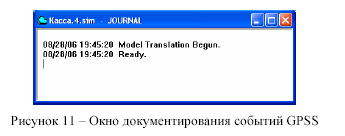

После успешной трансляции GPSS сообщит о готовности модели к работе строкой «Ready» (рисунок 11), и пользователю станут доступны команды управления моделированием главного меню «Command» (см. рисунок 10), которые описаны в п. 2.4.2.
Для запуска процедуры моделирования в конце текста ИМ следует задать команду «START А» (см. п. 2.4.2) или выбрать пункт главного меню «Command —> START» и в диалоговом окне указать начальное значение счетчика завершений TG1.
