В этом примере будут произведены следующие подключения к входам D[7:0] регистра: A3 D7, A3 D6, A3 D5, A3 D4, A3 D3, A2 D2, A1 D1, A0 D0.

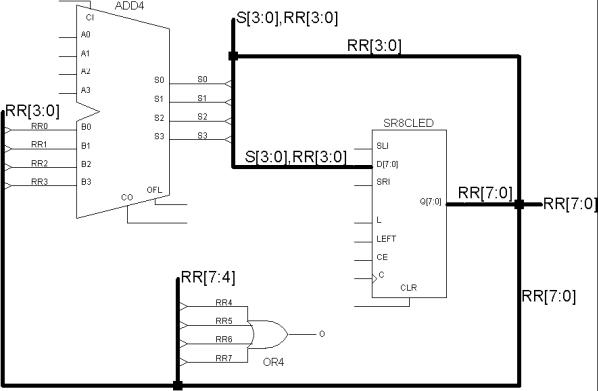

Пример 3. Рассмотрим еще один вариант использования сложной шины (рис. 28). Для приведенной схемы соединений в разряды Q[7:4] регистра будет загружено четырехразрядное число S[3:0] с выхода сумматора, а остальные разряды регистра Q[3:0] останутся неизменными.

Подключения к входам D[7:0] регистра будут следующие: S3 D7, S2 D6, S1 D5, S0 D4, RR3 D3, RR2 D2, RR1 D1, RR0 D0.

Внимание! При создании разветвленных шинных соединений каждый сегмент шины должен быть явно поименован (см. рис. 28). Для контроля необходимо щелкнуть мышью соответствующий сегмент шины и прочитать его имя в строке сообщений редактора схем.

Редактирование изображения шины

Перемещение сегментов шины и их имен выполняется «перетаскиванием» аналогично перемещению проводников и элементов.

Контроль соединений

Можете осуществить полный контроль любых соединений в схеме. Для этого необходимо выполнить ряд действий.

1. Нажмите кнопку «Контроль соединений» на горизон-

тальной панели инструментов окна редактора схем. Рядом с курсором появится знак вопроса.

2. Щелкните цепь, соединения которой вы хотите проконтролировать. Все проводники, принадлежащие данной цепи, будут выделены цветом. А также появится окно с полной информацией обо всех соединениях данной цепи (рис. 29).
