1.4. Исследование характеристик триггера типа jk в счетном режиме (т триггер) при помощи сапр.
Триггер типа T (счетный триггер) имеет один тактовый вход Т. Его состояние изменяется на противоположное при поступлении на этот вход сигнала лог. "1". Промышленность отдельных микросхем Т триггеров не выпускает. Обычно для реализации счетного режима используется JK или D триггер. Т-триггеры широко используются для построения различны счетчиков.
На рис. 10 представлена схема Т триггера на базе триггера JK.
Т-триггер можно построить на базе D - триггера.
Более надежны двухступенчатые Т-триггеры, выполненные в виде двух последовательно соединенных триггеров — ведущего и ведомого. При этом новая информация вначале записывается в первый триггер, затем переписывается во второй. На принципиальных схемах двухступенчатые триггеры обозначаются сдвоенной буквой ТТ.

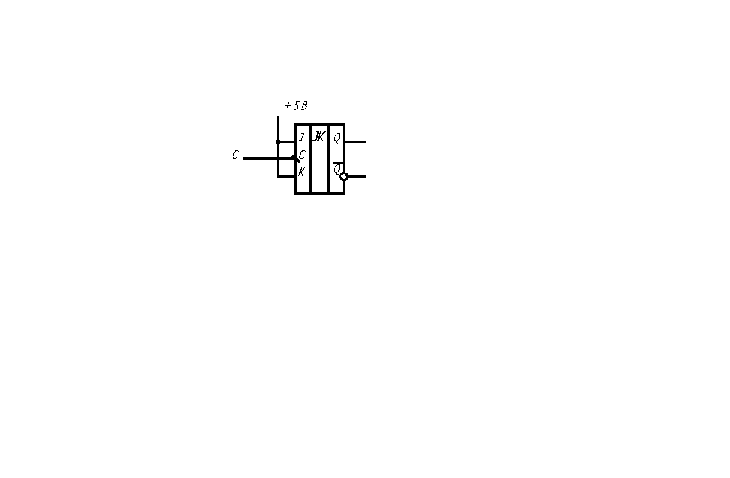

Рис. 10. Схема включения JK триггера в режим Т триггера.
Функционирование Т-триггера описывается уравнением
.
Входные |
Вых. |
Tn |
Qn+1 |
0 |
Qn |
1 |
|
Входные |
Вых. | |
Dn |
C |
Qn+1 |
0 |
0 |
Qn |
1 |
0 |
Qn |
0 |
1 |
0 |
1 |
1 |
1 |
а) б) в)
Рис. 11. Таблица истинности (а), диаграмма Вейча (б) для Т-триггера
и Т-триггер на базе D-триггера (в)
Для организации счетного режима работы JK триггера необходимо подать сигнал лог. "1" на входы J K. Тогда при каждом отрицательном фронте тактирующего сигнала С (см. Таблицы 3 и 4 в Отчете) состояние триггера будет изменяться на противоположное.
Схема исследования JK триггера, представлена на рис. 12.
Рис. 12. Схема исследования JK триггера в счетном режиме (Т триггера).
JK триггер управляется отрицательным фронтом синхроимпульса, к его выходам Q и подключены логические пробники. Входы R,S, J, K JK триггера подключены к напряжению высокого уровня (+ 5 В). Вход синхронизации С при помощи переключателя (управляется клавишей C на клавиатуре (английский регистр)) может подключаться к напряжению высокого и низкого уровня.
Создайте новый файл и соберите схему исследования рис. 6.
Сохраните файл в папке с вашей Фамилией под именем Zan_19_03 .
Запустите процесс моделирования при помощи выключателя в правом верхнем углу экрана. Изменяя состояние входа С при помощи ключа, зарисуйте в Отчете временную диаграмму работы Т триггера.
II. Самостоятельная работа. Исследование характеристик триггера типа d в обычном и счетном режиме (т триггер).
Задание: №1. Экспериментальным путем получить таблицы перехода и функционирования для триггера типа D.
Триггер типа D является наиболее простым и широко применяемым при построении цифровых узлов. Триггер этого типа имеет один информационный вход D (Data) и тактирующий вход С, обычно работающий по положительному или отрицательному фронту тактового импульса. Это означает, что D-триггеры могут быть только синхронными. Условное графическое обозначение триггера приведено на рис. 13.

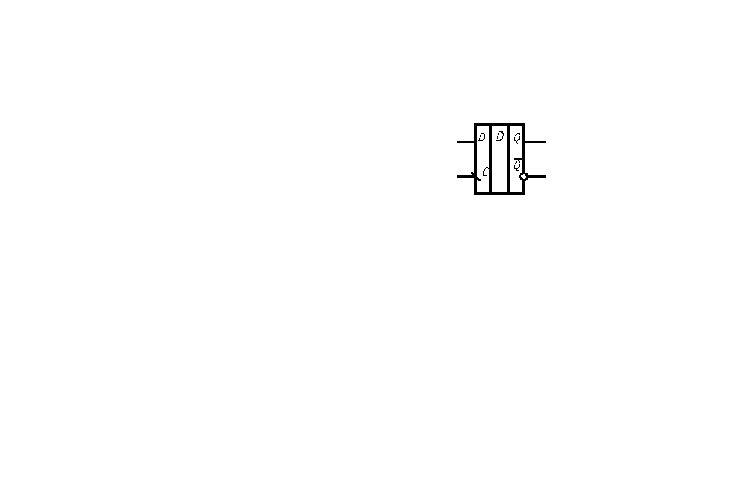

Рис. 13. Условно-графическое изображение D триггера.
Информация с входа D заносится в триггер в момент поступления фронта тактирующего импульса и сохраняется до поступления следующего тактирующего импульса. Кроме того, существуют варианты исполнения D триггеров, в которых тактирующий вход С управляется уровнем сигнала. Для последнего варианта D триггера существует явление "прозрачности", усложняющее проектирование цифровых узлов.
Во многих сериях микросхем D триггер дополнительно содержит установочные асинхронные входы R и S, которые являются приоритетными.
Работа триггера из карты Вейча описывается выражением
.
D-триггеры могут быть однотактными и двухтактными.
Входные |
Вых. | |
Dn |
C |
Qn+1 |
0 |
0 |
Qn |
1 |
0 |
Qn |
0 |
1 |
0 |
1 |
1 |
1 |
а) б)
Рис. 14. Таблица истинности (а) и диаграмма Вейча (б) D-триггера
Запись информации производится в момент прихода синхроимпульса C.
В двухтактовом Д-триггере (рис. 15 б) запись производится в два такта: в первом такте по сигналу Т1 триггер устанавливается в "О", а во втором такте по сигналу Т2 происходит запись информации в Д-триггер по входу Д.
а)
б)
Рис. 15. Схема и временная диаграмма работы однотактного D-триггера (а) и двухтактного D-триггера (б)
Работа триггеров поясняется временной диаграммой работы.
Разновидностью D-триггера является VD-триггер, который дополнительно снабжен входом разрешения работы V. При V=1 триггер функционирует как обычный D-триггер, при V=0 работает в режиме хранения информации.
Триггеры выпускаются в виде ИС. В одном корпусе может быть 2, 4, 8, 16 триггеров.
Схема исследования D триггера представлена на рис. 16.

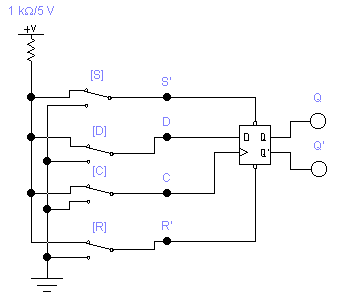

Рис. 16. Схема исследования D триггера.
Данный вариант D триггера управляется положительным фронтом сигнала, приходящего на вход синхронизации С.
Порядок исследования работы приоритетных входов R и S установки
Создайте новый файл и соберите схему исследования рис. 16. Сохраните файл в папке с вашей Фамилией под именем Zan_19_04
Подайте сигналы S = 0, R = 1. Триггер установится в состояние Q = 1 независимо от сигналов на остальных входах.
Подайте сигналы S = 1, R = 0. Триггер установится в состояние Q = 0 независимо от сигналов на других входах.
Установите состояния R=1, S= 1. Заполните таблицы функционирования D триггера в Отчете. Для этого подайте необходимые комбинации сигналов на входы D и С, учитывая приведенные выше указания.
Зарисуйте временные диаграммы работы триггера при разных вариантах сигналов на входах D и C.
Задание: №2. Экспериментальным путем снять временную диаграмму работы триггера типа D в счетном режиме (Т триггер).
На рис. 17 представлена схема Т триггера на базе триггера D.

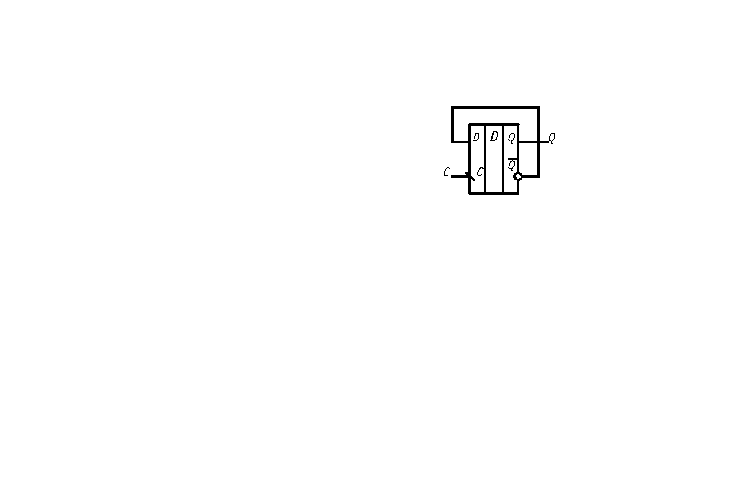

Рис. 17. Схема включения D триггера в режим Т триггера.
Для организации счетного режима работы D триггера необходимо подать сигнал обратной связи с выхода на входD. Тогда на каждом отрицательном фронте тактирующего сигнала С состояние триггера будет изменяться на противоположное.
Схема исследования D триггера в счетном режиме (Т триггера) представлена на рис. 18.

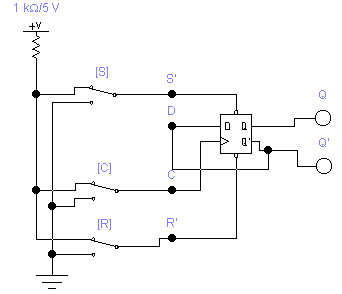

Рис. 18. Схема исследования D триггера в
счетном режиме (Т триггера).
Данный вариант D триггера управляется положительным фронтом сигнала, приходящего на вход синхронизации С.
Соберите схему исследования рис. 18. Сохраните файл в папке с вашей Фамилией под именем Zan_19_05
Запустите процесс моделирования при помощи выключателя в правом верхнем углу экрана.
Переключайте вход С при помощи клавиши С. Нарисуйте временную диаграмму в Отчете.
