Лабораторная работа № 6 Создание схемы с использованием AutoCad (компас)
Цель работы: освоение методики выполнения схем машинным методом.
Задание
Вычертить схему (функциональную, структурную и др.) или блок-схему алгоритма в САПР AutoCADили КОМПАС (по выбору студента).
Схема выбирается студентом самостоятельно по согласованию с преподавателем. Схема должна содержать не менее пяти различных типов элементов и не менее 10 – 15 узлов.
Условные графические обозначения (УГО) блоков на блок-схемах алгоритмов, а также элементов и их маркировку на электрических схемах необходимо выполнить в соответствии с ГОСТ (приложение 3, табл. 1, 2, 3).
В отчёте представить электронный вариант схемы.
Указания к выполнению схем
Требования к выполнению электрических и других видов схем регламентированы ГОСТ 2.701-84. Требования к конфигурации блоков на блок-схемах алгоритмов, а также порядок построения схем определяют ГОСТ 19.002-80 и 19.003-80.
Рекомендуемая толщина линий при выполнении схем принимается 0,3…0,4 мм для УГО и линий связи.
Идущие в одном направлении линии связи рекомендуется объединять в линии групповой связи (шины). Для наглядности их рекомендуется изображать утолщенными 0,5…0,7 мм, в виде горизонтальных или вертикальных отрезков.
Для удобства читаемости схемы необходимо добиваться минимального числа изломов и пересечений линий связи. Не рекомендуется пересекать линии групповой связи.
При компоновке схемы рекомендуется выдерживать расстояния между элементами не менее 5 мм, а расстояния между проводниками не менее 3 мм.
Допускается пропорционально увеличивать или уменьшать (сохраняя при этом четкость схемы) УГО элементов, а также поворачивать их на угол кратный 45или изображать зеркально.
Ход работы
Настроить рабочую среду выбранной САПР.
Подготовить формат (А3 или А4) в зависимости от размера схемы.
Подготовить все УГО элементов выбранной схемы в виде блоков (макроэлементов).
Скомпоновать чертёж схемы, промаркировать элементы, оформить чертёж (рамка, основная надпись).
Лабораторная работа № 7 Создание схемы в пакете Visio
Цель работы: освоение работы со стандартными и пользовательскими библиотеками элементов; порядок создания библиотек; методика выполнения схем при помощи Visio.
Задание
Подготовить библиотеку элементов. Условные обозначения элементов и их маркировку на схемах необходимо выполнить в соответствии с установленными ГОСТ (приложение 3, табл. 1, 2).
Вычертить схему (функциональную, структурную и др.) или блок-схему алгоритма в Visioпри помощи подготовленной библиотеки элементов.
Схема выбирается студентом самостоятельно по согласованию с преподавателем. Схема должна содержать не менее пяти различных УГО элементов и не менее 10 – 15 узлов.
В отчёте представить электронный вариант схемы.
Ход работы
Настроить рабочую среду САПР Visio:
в меню Файл (File) выбрать опциюНастройка страницы(Page Setup)
в открывшемся окне (рис. 1, 2, 3) настроить размер страницы (закладка Размер страницы–Page Size), масштаб чертежа (закладкаМасштаб рисунка–Drawing Scale) и тип единиц измерения (закладкаНастройка страницыPage Properties);
настройка размера страницы заключается в определении типа (Опция Выбранный размер–Pre-define Size:Metric (ISO)) и размера формата (А5, А4, А3 и т. д.) рабочего листа;
для настройки масштаба (как правило, требуется 1:1) необходимо выбрать опцию Выбранный масштаб(Custom Scale) и указать:1 : 1илиБез масштаба.
Подготовить рамку с основной надписью (формат А3 или А4).
Подготовить библиотеку УГО элементов для выбранной схемы:
в меню Файл(File) выбрать опциюОбъекты(Stencils) /Новый шаблон (New Stencil). В левой части рабочего окна появится зелёное поле библиотеки;
создать на рабочем поле УГО элемента и перетащить его в поле шаблона;
отредактировать название (меню правой кнопки Редактировать мастер – Master Properties) и внешний вид иконки шаблона элемента библиотеки.
Скомпоновать схему и промаркировать элементы.
Рис. 1. Настройка параметров страницы (закладка Размер страницы) |
|
Рис. 2. Настройка параметров страницы (закладка Масштаб рисунка) |
|
Рис. 3. Настройка параметров страницы (закладка Page Properties) |
Приложение 1
|

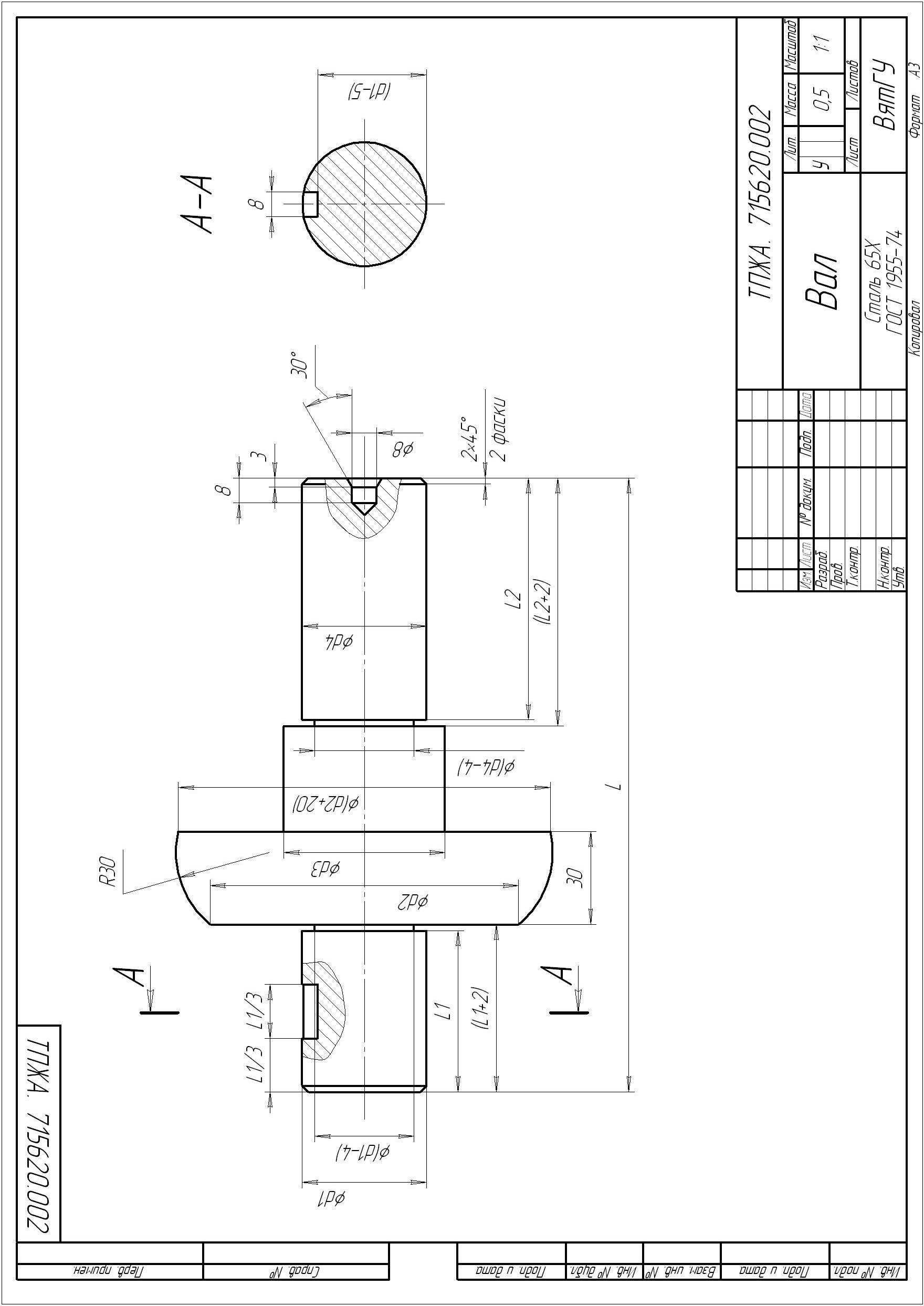

Варианты заданий к лабораторным работам 3, 4 |
|
Вариант 1 – 15 |
|
Вариант 16 – 30 |
|
Вариант 31 – 45 |
|
Вариант 46 – 60 |
|
Вариант 61 – 75 |
|
Вариант 76 – 90 |
|
Приложение 2
|

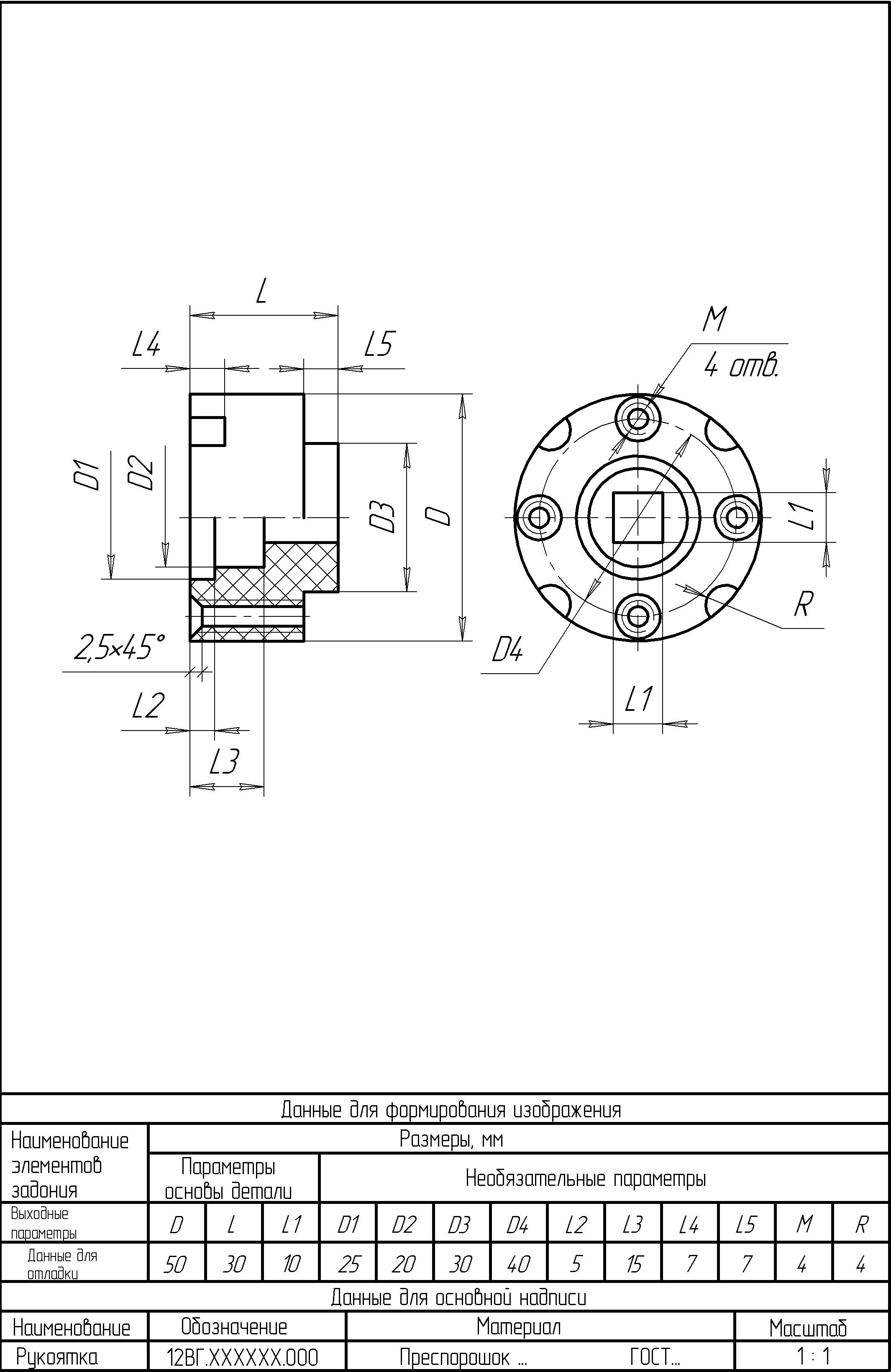

Варианты заданий к лабораторным работам 2, 5 |
|
Вариант 1 |
|
Вариант 2 |
|
Вариант 3 |
|
Вариант 5 |
|
Вариант 4 |
|
Вариант 6 |
|
Вариант 7 |
|
Вариант 8 |
|
Вариант 9 |
|
Вариант 10 |
|
Вариант 11 |
|
Вариант 12 |
|
Вариант 13 |
|
Вариант 14 |
|
Вариант 15 |
|
Вариант 16 |
|
Вариант 17 |
|
Приложение 3
| ||
Таблица 1 | ||
Конфигурация и размеры блоков при оформлении блок-схем алгоритмов | ||
Название блока |
Обозначение по ГОСТ |
Выполняемая функция |
Пуск, останов |
Начало, конец, останов, выход из подпрограммы | |
Процесс |
Последовательность действий | |
Ввод/вывод |
Ввод или вывод данных | |
Подпрограмма |
Использование отдельных алгоритмов | |
Решение |
Проверка условия или изменение хода вычислительного процесса | |
Модификация |
Начало цикла с заданным числом повторений | |
Документ |
Печать данных | |
Соединитель |
Указатель связи вычислительного процесса | |
Комментарий |
Комментарий к формулам и подпрограммам |
Приложение 3
|
Таблица 2 |
|

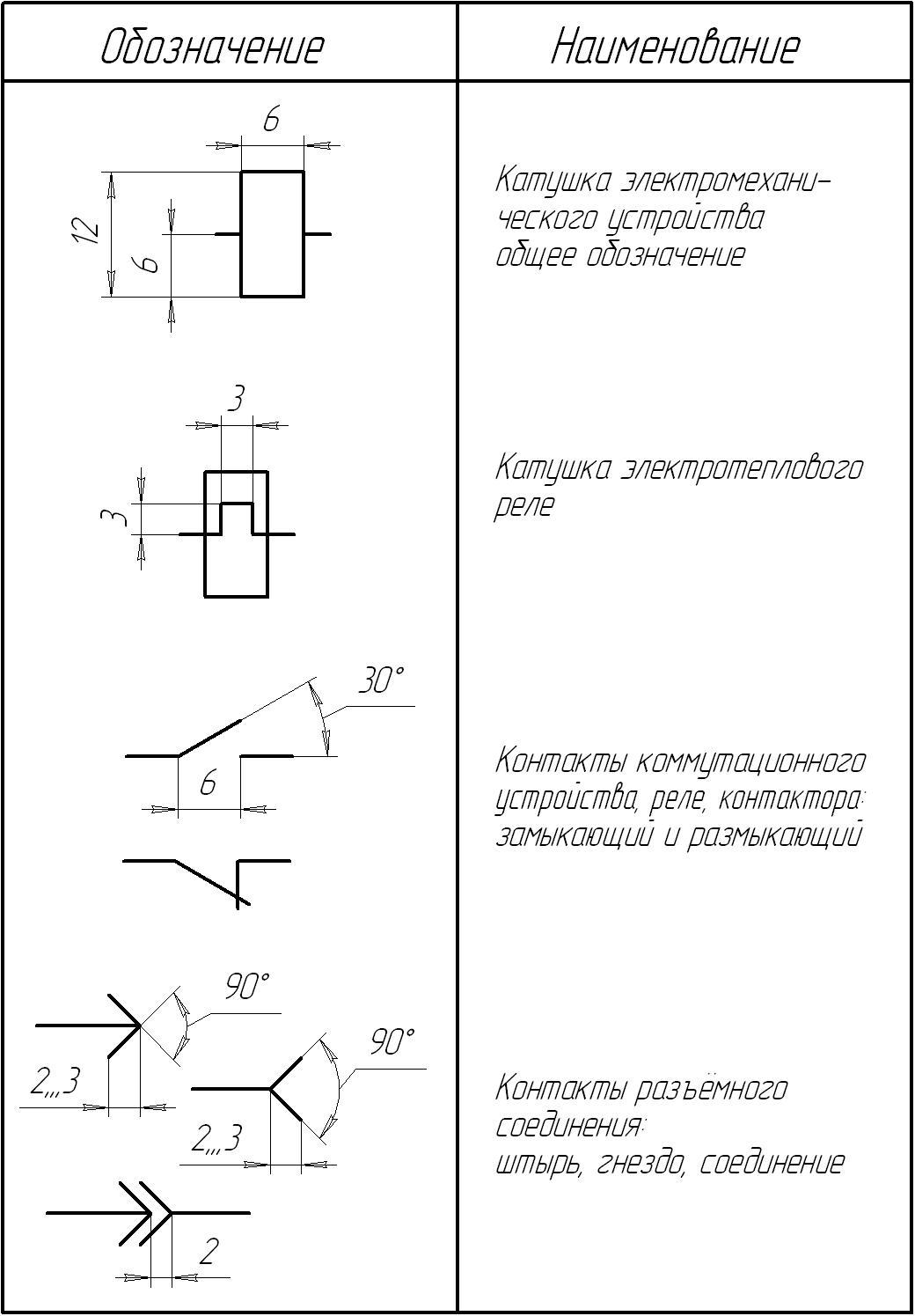

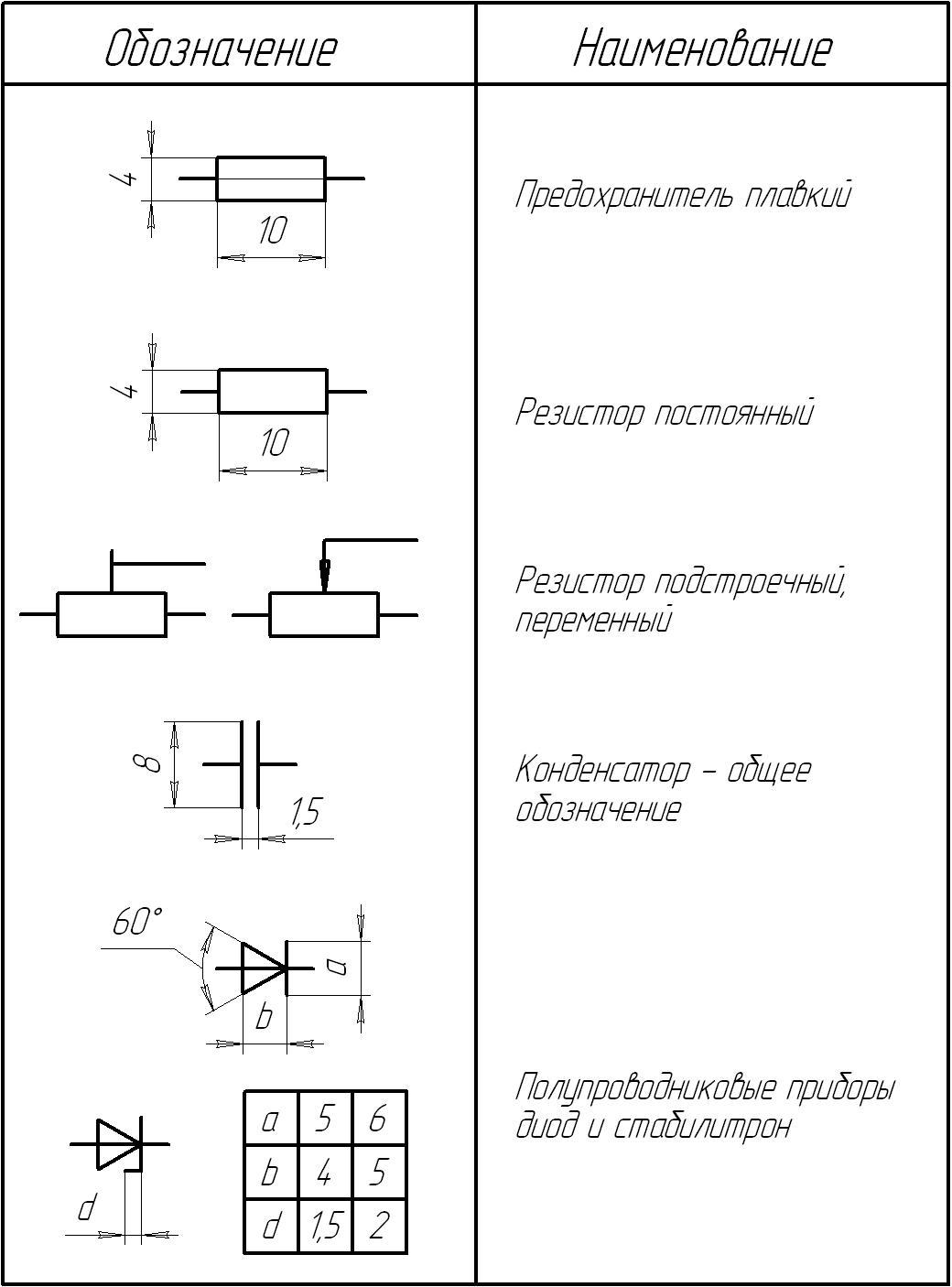

Условные обозначения типовых элементов |
|
Продолжение табл. 2
|
Продолжение табл. 2
|
Окончание табл. 2
|
Приложение 3
Таблица 3
Буквенные коды наиболее распространённых элементов
Первая буква кода |
Группа видов элементов |
Вид элемента |
A |
Устройство (общее обозначение) |
|
B |
Преобразователи неэлектрических величин в электрические или наоборот (датчики) |
|
C |
Конденсаторы |
|
D |
Схемы интегральные |
|
E |
Элементы разные |
|
F |
Разрядники, предохранители, устройства защитные |
|
G |
Генераторы, источники питания |
|
H |
Устройства индикационные |
|
K |
Реле, контакторы, пускатели |
|
L |
Катушки индуктивности, дроссели |
|
M |
Двигатели |
|
P |
Приборы измерительные, оборудование |
|
Q |
Выключатели и разъединители в силовых цепях |
|
Окончание табл. 3
R |
Резисторы |
|
S |
Устройства коммутационные в цепях управления |
|
T |
Трансформаторы, автотрансформаторы |
|
U |
Устройства связи. Преобразователи электрических величин в электрические |
|
V |
Приборы электровакуумные и полупроводниковые |
|
X |
Соединения контактные |
|
Y |
Устройства механические с электромагнитным приводом |
|
Z |
Устройства оконечные, фильтры, ограничители |
|
Приложение 4
Таблица 1
Основные команды AutoCAD
Наименование команды |
Кнопка |
Назначение |
Ключи |
LIMITS |
нет |
Размер рабочего поля |
Вкл/Выкл (ON/OFF) |
SNAP |
нет |
Привязка курсора |
Вкл/Выкл (ON/OFF) |
OSNAP |
нет |
Объектная привязка |
В диалоговом окне |
ORTHO |
нет |
Режим ортогональности |
Вкл/Выкл (ON/OFF) |
STYLE |
Настройка стиля текста |
В диалоговом окне | |
DIMSTYLE |
Настройка размерного стиля |
В диалоговом окне | |
XLINE |
Прямая |
Гор (Hor) – горизонталь; Вер (Ver) –вертикаль; Угол (Ang) – наклонная; Биссект (Bisect) – биссектриса. | |
LINE |
Отрезок |
Замкнуть (Close) – замкнуть ломаную отрезком; Отменить (Undo) – отменить ввод последнего сегмента. | |
PLINE |
Полилиния |
Дуга (Arc) – переход в режим черчения дуг; Угол (Angle) – построение дуги по центральному углу; Центр (CEnter) – указание центра дуги; Замкнуть (Close) – замкнуть полилинию дугой; Направление (Direct) – задать направление дуги; Линейный (Line) – переход в режим черчения отрезков; Радиус (Radius) – определить радиус дуги; длИна (Length) – определить длину отрезка; Отменить (Undo) – отменить ввод последнего сегмента; Замкнуть (Close) – замкнуть полилинию дугой; Ширина (Width) – задать толщину сегмента полилинии. | |
RECTANGLE |
Прямоугольник |
Площадь Размеры Поворот Фаска Сопряжение Высота Ширина | |
POLYGON |
Правильный многоугольник |
Сторона Вписанный Описанный | |
ARC |
Дуга |
Центр Конец Угол Длина хорды Направление Радиус | |
CIRCLE |
Окружность |
Диаметр Радиус | |
BHATCH |
Штриховка |
В диалоговом окне | |
TEXT |
нет |
Многострочный текст |
|
MTEXT |
Многострочный форматируемый текст |
| |
OFFSET |
Подобие |
| |
MOVE |
Перемещение |
| |
COPY |
Копирование |
| |
SCALE |
Масштабирование |
| |
MIRROR |
Симметрия |
| |
ROTATE |
Поворот |
| |
TRIM |
Обрезать |
| |
CHAMFER |
Фаска |
| |
FILLET |
Скругление/Сопряжение |
| |
BLOCK |
Создание блока |
В диалоговом окне | |
WBLOCK |
нет |
Создание блока в отдельном файле |
В диалоговом окне |
INSERT |
Вставка блока |
В диалоговом окне | |
EXPLODE |
Разбивка блока |
нет |
