СОЕДИНЕНИЕ ПРОВОДОВ
СОЕДИНЕНИЕ ПРОВОДОВ
Если вы хотите заменить разъем или изменить длину провода, сделайте следующее.
Для типа E2
1. Скрутите провода перед соединением, так чтобы они были вместе.
Контактный разъем динамо-втулки
1 Примерно 16 мм
(A)Разъем держателя
(B)Разъем фары
(C)Провод держателя
(D)Провод фары
(E)Колпачок разъема (серый)
(F)Крышка разъема (черная)
(G)Разъем держателя
(H)Разъем фары
ПРИМЕЧАНИЕ
Не перепутайте по ошибке провода держателя и фары. Если провода соединены неправильно, фара не загорится.
ТЕХНИЧЕСКИЕ ПОДСКАЗКИ
Рекомендуемые спецификации проводов
(A)Проволока
(B)Изоляция
|
Тип |
Многожильный |
|
Проволока |
Размер (AWG) 22 |
|
Диаметр: примерно 0,8 мм |
|
|
|
|
|
|
|
|
Изоляция |
Диаметр: 1,8 - 2 мм |
|
|
|
2. Согните провода и проложите их по канавкам.
1 Вставить 2 Согнуть
(A) Канавка
ПРИМЕЧАНИЕ
Не допускайте соприкосновения проводов.
143
СОЕДИНЕНИЕ ПРОВОДОВ
3. Нажмите до щелчка
(A)Колпачок разъема (серый)
(B)Крышка разъема (черная)
ПРИМЕЧАНИЕ
Устанавливайте правильной стороной
Для типа J2
1 Соединить
(A)Провод фары
(B)Провод на раму (заземление)
(C)Разъем фары (малый)
(D)Разъем держателя (заземление) (большой)
(E)Стойка корзины
(F)Передняя вилка
ТЕХНИЧЕСКИЕ ПОДСКАЗКИ
Если разъем держателя (заземление) закрыт крышкой, снимите ее перед соединением.
144
СОЕДИНЕНИЕ ПРОВОДОВ
Для типа J2-A
1. Скрутите провода перед соединением, так чтобы они были вместе.
Контактный разъем динамо-втулки
(A)Метка
(B)Коннектор
(C)Контактный разъем
2. Откройте коннектор с помощью плоской отвертки или аналогичного инструмента, как показано на рисунке.
3. Вставьте кабель с маркировкой в заземленную сторону коннектора.
1 Примерно 16 мм 2 Заземленная сторона
4. Перекрутите провода кабеля, проденьте их через коннектор согните их и проложите по канавкам.
1 Вставить 2 Согнуть
(A) Канавка
ПРИМЕЧАНИЕ
Не допускайте соприкосновения проводов.
5. Закройте коннектор до щелчка.
145
СОЕДИНЕНИЕ ПРОВОДОВ

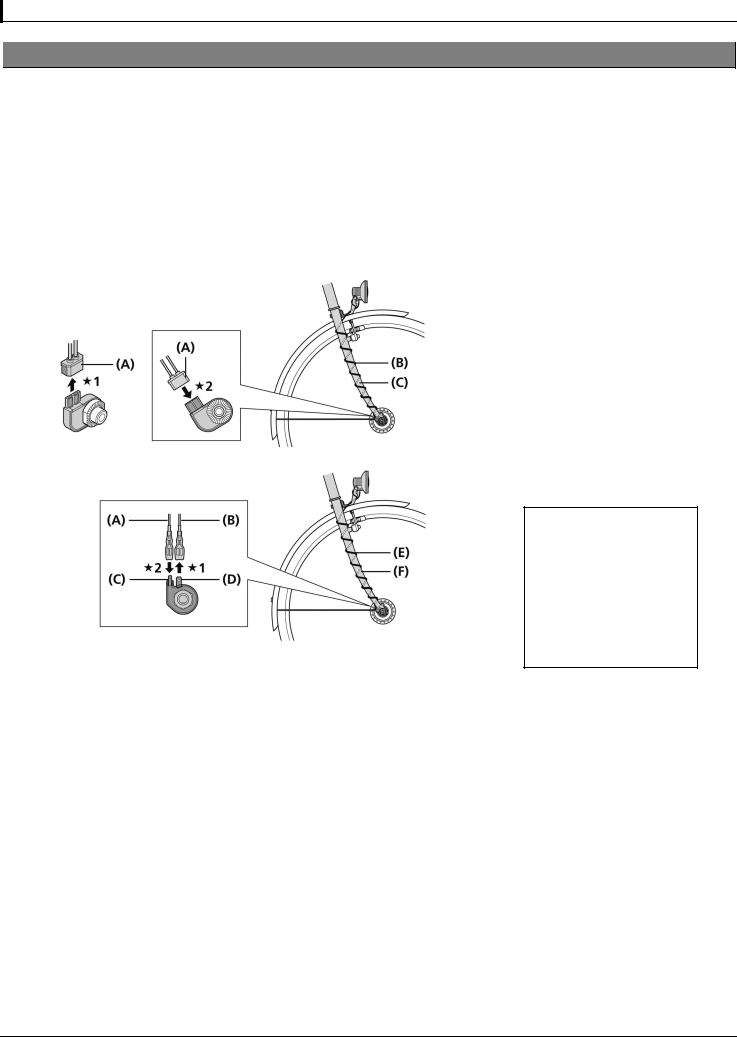

Замечание о соединении проводов
Закрепите провод на передней вилке или на стойке корзины, так чтобы он при катании не попал в спицы или другие детали. Если положение динамо-втулки относительно фары при катании может меняться, например, при использовании вилки с амортизацией, убедитесь, что провод подсоединен так, что он не будет слишком прослабленным или слишком натянутым в любой точке диапазона движения.
Соединяйте так, чтобы ток от динамо-втулки шел по проводу от разъема фары к разъему держателя фары.
Для отсоединения фары от динамо-втулки снимите крышку разъема/провод фары и провод на раму (заземление).
Не катайтесь на велосипеде со снятой крышкой разъема проводов фары или заземления. Провод может попасть в колесо.
Снимите крышку разъема проводов фары и заземления. Если за провода сильно тянуть, они могут оборваться, или может ухудшиться контакт. Кроме того, при установке колеса, сначала закрепите колесо в вилке и затем вставьте крышку разъема/провод фары и провод на раму (заземление).
1 |
Вытащить |
2 |
Соединить |
|
|
(A) |
Крышка разъема |
(B) |
Шнур |
(C) |
Передняя вилка |
|
|
1 Вытащить 2 Соединить
(A) Провод фары
(B) Провод на раму (заземление)
(C) Разъем фары (малый)
(D) Разъем держателя (заземление) (большой)
(E) Шнур
(F) Передняя вилка
146
