1.Введение.
Трансформатор – это статическое электромагнитное устройство с несколькими индуктивно связанными обмотками, предназначенное для преобразования посредством электромагнитной индукции переменного тока одного напряжения в переменный ток другого напряжения. Передача электрической энергии с одной обмотки трансформатора на другую осуществляется с помощью электромагнитного поля. Различают силовые и измерительные трансформаторы.
Силовой трансформатор используется для преобразования электрической энергии при непосредственном питании приемников энергией высокого или низкого напряжения неизменной частоты. Стандартными номинальными линейными напряжениями электрических сетей переменного тока до 1000В являются (ГОСТ 21128-83):6, 12, 27, 40, 60, 110, 120, 220, 380, 660В, выше 1000В (ГОСТ 721-77):6, 10, 20, 35, 110, 220, 330, 500, 750, 1150кВ. Передача электроэнергии на большие расстояния осуществляется, как известно, при высоких напряжениях с целью уменьшения потерь в передающих сетях и сечения проводов линий электропередач. В местах потребления электроэнергии ее напряжение с помощью трансформаторов понижается до требуемого значения.
Силовые трансформаторы бывают общего назначения (для питания обычных сетей или электроприемников) и специального назначения (для питания сетей или электроприемников, отличающихся особыми условиями работы, характером нагрузки и режимов работы, например промышленных электротермических печей по выплавке стали и др.металлов, преобразовательных установок переменного тока в постоянный, электровозов на железнодорожном транспорте и др.). К специальным силовым трансформаторам относятся сварочные трансформаторы.
Силовые трансформаторы разделяют на масляные, у которых обмотки вместе с магнитной системой погружены в бак с трансформаторным маслом для улучшения изоляции токоведущих частей и условий охлаждения трансформатора, и сухие, для которых охлаждающей средой служат воздух, газ и твердый диэлектрик.
В электрических сетях применяются также и автотрансформаторы. У них первичная и вторичная обмотки, в отличие от обычных силовых трансформаторов, наряду с электромагнитной связью соединены между собой и гальванически.

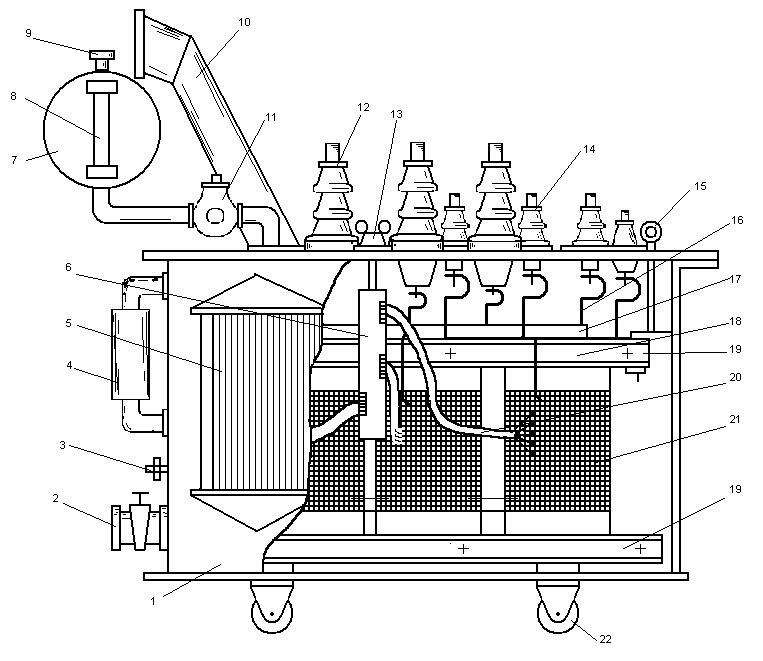

Рис.1.1.Устройство силового масляного трансформатора мощностью 1000-6300вВА напряжением 35 кВ.
1-бак, 2- вентиль, 3- болт заземления, 4- термосифонный фильтр, 5- радиатор, 6- переключатель, 7- расширитель, 8- маслоуказатель, 9- воздухоосушитель, 10- выхлопная труба, 11- газовое реле, 12- ввод ВН, 13- привод переключающего устройства, 14- ввод НН, 15- подъемный рым, 16- отвод НН, 17- остов, 18- отвод ВН, 19- ярмовые балки остова (верхняя и нижняя), 20- регулировочные ответвления обмоток ВН, 21- обмотка ВН(внутри НН), 22- каток тележки.
Масляный трансформатор ТМ (рис3.1) состоит из магнитопровода с размещенными на нем обмотками высокого напряжения (ВН) и низкого напряжения (НН), бака и крышки с вводами. Выводы обмоток ВН и НН, изоляторы смонтированы на крышке, которая крепится к баку болтами и уплотняется прокладкой из маслостойкой резины. На крышке также расположены колпак привода переключателя и расширитель. Для перемещения при монтаже и ремонте трансформатор снабжен стальными катками.
Магнитопровод набирают из изолированных между собой (для уменьшения потерь от вихревых токов) листов холоднокатаной электротехнической стали толщиной 0,35-0,5 мм. В качестве межлистовой изоляции чаще всего применяют лаки, которые после нанесения на металл и запекания образуют пленку с высокими изоляционными свойствами, механически прочную и маслостойкую.
Обмотки выполняют из медного или алюминиевого провода круглого или прямоугольного сечения. В качестве изоляции проводов используют телефонную или кабельную бумагу и хлопчатобумажную пряжу.
Переключатель служит для изменения числа витков первичной обмотки, а следовательно, коэффициента трансформации при регулировании в определенных пределах вторичного напряжения трансформатора. Так, трансформаторы мощностью до 1000кВА имеют три ступени регулирования напряжения в пределах от-5% до +5%, трансформаторы мощностью более 1600 кВА – пять ступеней регулирования в тех же пределах.
В баке трансформатора находятся магнитопровод с обмотками и трансформаторное масло. Трансформаторы небольшой мощности имеют гладкие баки, в трансформаторах мощностью более 40 кВА к баку приваривают циркуляционные трубы в один или несколько рядов (трубчатые баки). Существуют также ребристые баки (с вертикальными ребрами для охлаждения воздухом). Трансформаторы большой мощности обеспечивают съемными радиаторами. В верхней части бака приварены крюки для подъема трансформатора, а внизу бак имеет болт для заземления и маслосливной кран.
Расширитель представляет собой сварной стальной цилиндр, закрепленный на кронштейнах и соединенный с баком патрубком. Уровень масла в расширителе контролируется указателем уровня в виде трубки или прозрачной вставки. В верхней части расширителя имеется отверстие для заливки масла, которое закрывается пробкой с резьбой. Для свободной циркуляции воздуха установлена дыхательная труба, нижний торец которой защищен крышкой с отверстием и сеткой. Вместе с воздухом в расширитель (а следовательно, ив масло) могут попадать частицы пыли и грязи, а также пары влаги, которые конденсируются на его стенках. Для удаления загрязненного масла и влаги имеется отстойник с пробкой. Температуру масла в трансформаторе контролируют ртутным термометром или термометрическим сигнализатором.
Сухой трансформатор состоит из магнитопровода, обмоток ВН и НН, заключенных в защитный кожух.
Трехфазные трансформаторы выполняются с различными схемами и группами соединения обмоток (рис.1.2). Группой соединения называют угловое смещение векторов линейных напряжений обмотки НН по отношению к векторам соответствующих линейных напряжений обмотки ВН. Группа соединения обозначается числом, которое, будучи умноженным на 30о (угловое смещение, принятое за единицу), дает угол отставания в градусах; число 11 означает отставание 330о, а 0 или 12 – отставание 0о (векторы линейных напряжений обмоток ВН и НН совпадают). Если направление вектора линейного напряжения обмотки ВН принять за направление минутной стрелки часов, а направление вектора линейного напряжения обмотки НН – за направление часовой стрелки, то группа 0 (по старому стандарту эта группа обозначалась цифрой 12) будет соответствовать совпадению стрелок – двенадцати часам.
Для уменьшения потерь трансформаторы включают на параллельную работу, когда их одноименные выводы на первичной и вторичной сторонах соединены между собой. При этом необходимо соблюдать следующие условия: одинаковые группы соединения обмоток, равенство коэффициентов трансформации и напряжений короткого замыкания .Напряжение короткого замыкания трансформатора- это напряжение (в процентах номинального), которое необходимо подать на одну из обмоток, чтобы по ней проходил ток, соответствующий номинальной мощности, при замкнутой накоротко второй обмотке. Не рекомендуется параллельная работа трансформаторов, если отношение номинальных мощностей более 3:1.
