Федеральное государственное бюджетное образовательное учреждение
высшего профессионального образования
«Казанский национальный исследовательский технологический университет»
Кафедра «Автоматизированных систем сбора и обработки информации»
Контрольная работа
по предмету: «Системы управления технологическими процессами»
Вариант 9
Работу выполнила: студентка IV курса
заочного отделения
Факультета пищевой инженерии
Группы 621-331
Шагалиева Гульназ Илфатовна
Работу проверил: доцент, к.т.н.
Плотников Владимир Витальевич
Дата: «___»___________20__ г.
_____________ Подпись
Казань
2015 г.
Контрольная работа № 1
Часть 1. Технические измерения и приборы.
1. Манометр с наклонным лимбом имеет резервуар диаметром 100 + N мм и лимб диаметром 10 мм. Лимб наклонен под углом 40о к горизонтали и наполняющей жидкостью является вода (ρ = 1000 кг/м3). Найдите приложенное давление (р), требуемое для перемещения наполняющей жидкости на 12 + N см вдоль лимба (примите g = 9,81 м/с2).
Решение
Приложенное давление (р), требуемое для перемещения наполняющей жидкости на 12 + N =12 + 9 = 21 см вдоль лимба (примите g = 9,81 м /с2).
Р = p · g · h · (sin a + )
Р = 1000 · 9,81 · 0,21 · (0,643 + 0,008) = 1341,1 Па

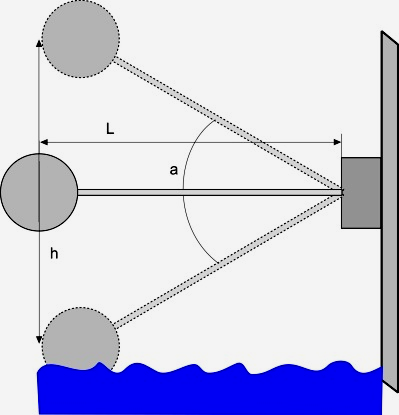

2. Рассчитайте вертикальное расстояние h, проходимое поплавком в датчике уровня на жестком рычаге, если длина жесткого рычага равна L= 0,3·N м и он движется по дуге с углом а = 600 см. рис.1.
Рис.1
Решение
Определяем вертикальное расстояние h, проходимое поплавком в датчике уровня на жестком рычаге
так как в этом случаем рассматриваем равнобедренны треугольник (все стороны равны при 60°)
где - длина жесткого рычага равна L = 0,3 · N = 0,3 · 9 = 2,7 м
4. Термометр сопротивления имеет сопротивление 135+N Ом при 20°C и температурный коэффициент (α) проводника, равный 0,004.
(a) Определите сопротивления при 0°C и при 100°C и затем найдите фундаментальный интервал.
(b) Вычислите сопротивление термометра при 150°C.
Решение
Термометр сопротивления имеет сопротивление 135+9=144Ом при 20°C
(a) Определите сопротивления при 0°C
отсюда
Ом
(b) Вычислите сопротивление термометра при 100°C.
Ом.
фундаментальный интервал от 0 до 100°C
Ом.
(b) Вычислите сопротивление термометра при 150°C.
Ом.

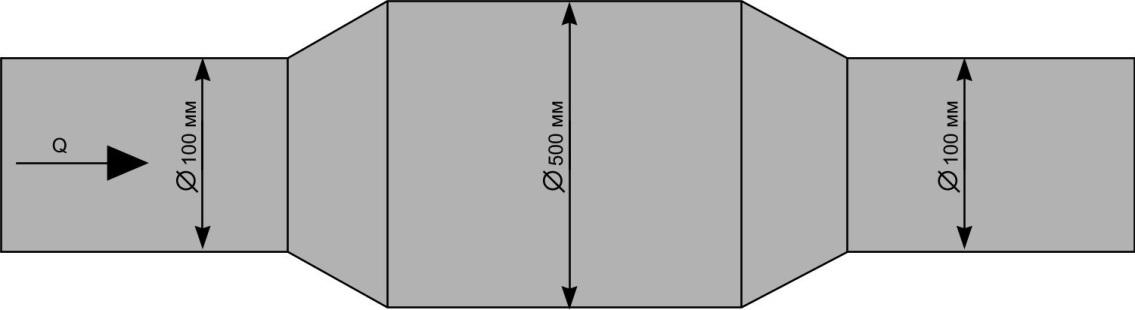

5. По трубе, изображенной на рисунке 2, течет нефть с относительной плотностью 0.85, с объемным расходом Q=2*N м3/с. Вычислите:
-
Максимальную скорость
-
Минимальную скорость
-
Массовый расход нефти в этой секции трубы.
Рис.2
Решение
объемным расходом Q=2*N = 2*9=18 м3/c
а) Максимальную скорость
м/c;
где кг/ м3 – плотность перегоняемой жидкости
b) Минимальную скорость
м/c;
где кг/ м3 – плотность перегоняемой жидкости
c) Массовый расход нефти в этой секции трубы
G = Q · p = 18 · 850 = 15 300 кг/с

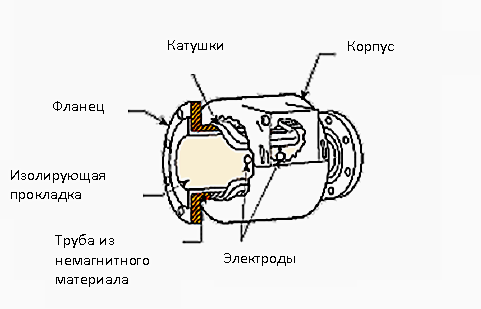

6. Вычислите объемный расход в трубе (рис. 3), если плотность потока равна 0.7 T, диаметр трубы 300+N мм, а напряжение между электродами равно 250 мВ.
Рис.3
Решение
Результирующее напряжение определяем по формуле
где - плотность потока 0,7 T
- диаметр трубы 300 + N = 300 + 9 = 309 мм
Отсюда найдем объемный расход в трубе
м³/с

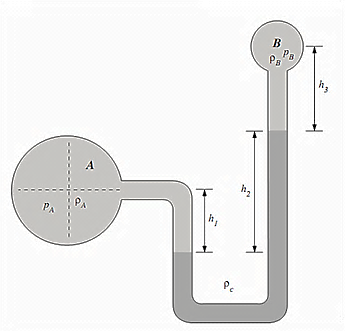

7. На рисунке 4 показаны две трубы A и B, соединенные между собой U-образным манометром, измеряющим дифференциальное давление. Труба A содержит жидкость с плотностью ρA при давлении pA, а труба B содержит воду при давлении pB. Манометр заполнен жидкостью с плотностью ρС.
Определите дифференциальное давление между двумя жидкостями в трубах, учитывая данные в таблице.
Величина |
Значение |
Значение |
ρA |
1.15 x 103 кг/м3 |
1.15 x 103 кг/м3 |
ρС |
13.6 x 103 кг/м3 |
13.6 x 103 кг/м3 |
h1 |
150+N мм |
159 мм |
h2 |
300 мм |
300 мм |
h3 |
200-N мм |
191 мм |
Рис.4
Решение
PA + h1 · ρА · g = PB + h3 · ρB · g + h2 · ρc · g
PA ̶̶ PB = h3 · ρB · g + h2 · ρc · g ̶ h · ρА · g
PA ̶̶ PB = 0,191 · 1000 ·9,8 + 0,3 · 13600 · 9,8 ̶ 0,159 · 1150 · 9,8 = 40 063,87 Па

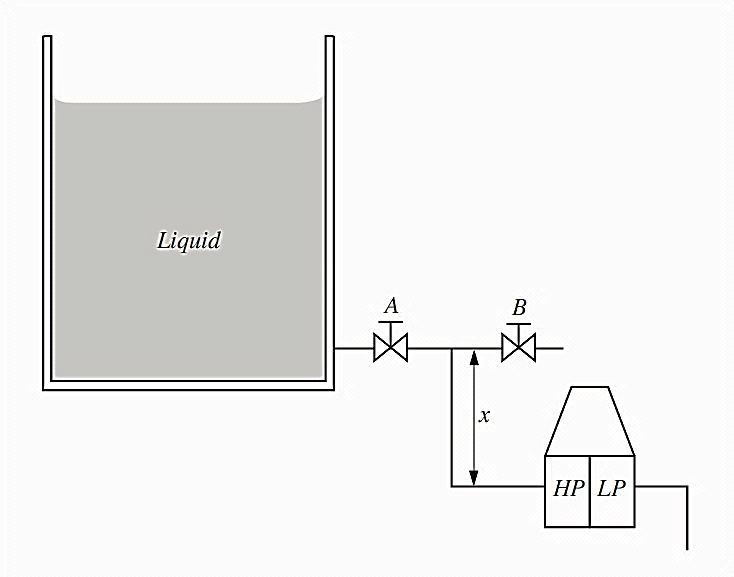

8. На Рис.5 показан датчик дифференциального давления, который используется для измерения уровня в резервуаре. Датчик расположен ниже основания резервуара.
Найдите значение x, если датчик дифференциального давления показывает 0,85 бар, диаметр резервуара 4 м, и в нем находится 105+N кг воды.
Рис. 5
Решение
Давление дифференциальное можно записать
где - высота жидкости в баке
-плотность жидкости в резервуаре 1000кг/м³
- объем жидкости в резервуаре, м³
м
м
9. Определите Uиз на рис.6 если сопротивление тензодатчиков Rs1 и Rs2 изменилось с приложением нагрузки со 100 Ом до 100+N ом. Uпит=10 В, R1=R2=100 Ом.
Решение
100 + N = 100 + 9 = 109
10. Рассчитайте абсолютное давление в барах на переборку подводной лодки «Щука», находящейся на глубине 20 + N м ниже поверхности моря, если атмосферное давление составляет 755 мм.рт.ст. (Примите плотность морской воды ρ = 1024 кг/м3)
Решение
Давление на глубине 20 + N = 20 + 9 = 29 м ниже поверхности моря
бар
Абсолютное давление с учетом давления столба воздуха составит
где - атмосферное давление 1 бар
бар
бар.

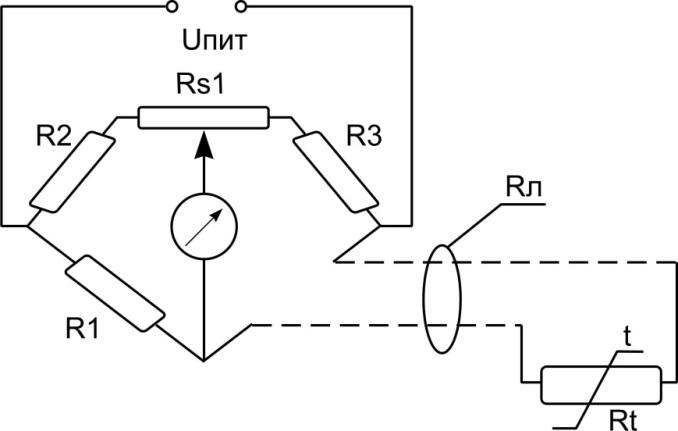

11. В мостовой схеме включения термометра сопротивления рис. сопротивление проводов Rл = 1 Ом. Диапазон измеряемых температур tмин = ˗ 200 °C, tмах= 500+N °C если сопротивление термометра сопротивления составляет 100 ом при 0°C, а температурный коэффициент равен 0,0039°C-1. Определите R1=R2=R3, Rs1.
Решение
R 509 = 100 (1 + 0,0039 · 509) = 299 Ом
R ̶ 200 = 100 (1 + 0,0039 · (˗ 200) = 40 Ом
+
R · 40 + R + 40 (R ˗ 300) + R ̶ 300 = R2
40 R + R + 40 R ˗ 300 · 40 + R ̶ 300 ̶ R2 = 0
80 R ̶ 11700 ̶ R2 = 0
R1 = ̶ 14,1
R2 = 94,1
299 + 1 = RS + 94,1
299 + 1 ̶ 94,1 = RS
RS = 205,9 Ом

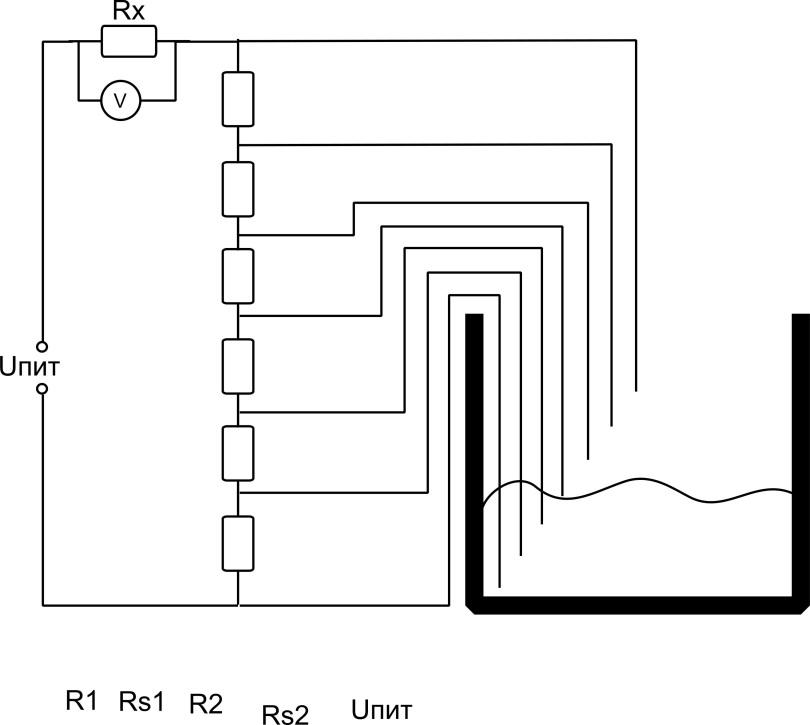

12. Схема на рисунке используется для измерения уровня жидкости в резервуаре. Шесть резисторов соединены с электродами. Номинал каждого резистора 1 Ом. Uпит = 15 + N В (50 Гц), Rx = 1,5 Ом.
а) Опишите принципы работы измерительной системы.
Наличие в составе схемы регулировочных резисторов входного сигнала позволяет адаптировать прибор как к работе с широким спектром различных по электропроводности жидкостей, так и с разными по конструктивному исполнению датчиками уровня. Для автоматизации процессов управления уровнем жидкости в прибор встроены три электромагнитных реле.
Принцип действия прибора при работе в системе автоматического поддержания уровня основан на использовании токопроводящих свойств жидкости для замыкания или размыкания электрической цепи при изменении уровня этой жидкости относительно электродов, установленных на определенных высотах в резервуаре. Соприкосновение жидкости с соответствующими электродами датчика уровня ведет к появлению электрических сигналов на входе прибора, где они обрабатываются по заданному алгоритму и формируют команды управления исполнительными электромагнитными реле. Временная диаграмма работы реле приведена на рисунке.
б) Вычислите минимальное и максимальное значения напряжений, которые может показать вольтметр
в) Объясните почему используется источник переменного тока.
Принцип действия прибора при работе в системе автоматического поддержания уровня основан на использовании токопроводящих свойств жидкости для замыкания или размыкания электрической цепи при изменении уровня этой жидкости относительно электродов поэтому необходимо использовать источник переменного тока, в случае использования источника постоянного тока может произойти замыкание.
