G– тумблер включения/выключения прибора;

H– разъем подключения сетевого кабеля;

1– Filter – включение/выключение сетевого фильтра;

2– Sens – переключатель чувствительности;

3– Speed – переключатель скорости бумаги;

4и 5 – Lead – переключение отведений;

6 – Rec – включение печати в ручном режиме;

7 – Auto – включение печати в автоматическом режиме; a – индикация выбранного отведения;

b – индикация зарядки аккумулятора;

с – сигнал: напряжение на аккумуляторе не достаточно; d – индикация включения/выключения фильтров;

e – чувствительность;

f – скорость подачи бумаги.

111

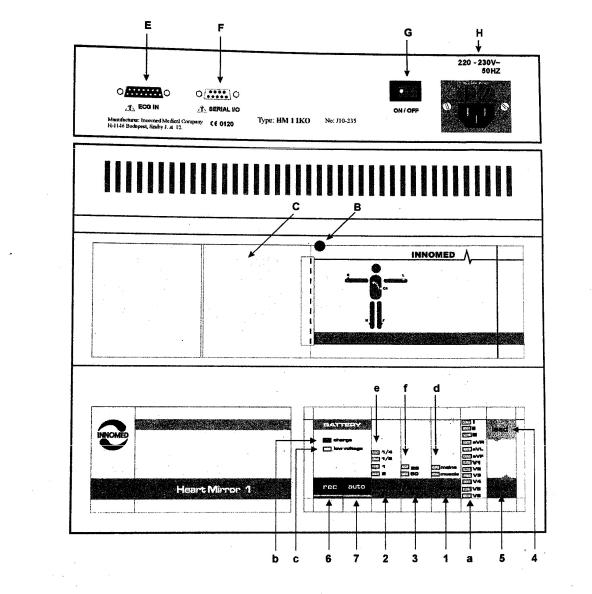

Рис. 10.2. Органы управления электрокардиографом

10.2.3. Подготовка к работе

Проверить наличие диаграммной ленты в электрокардиографе.

·положите рулон бумаги в отсекD, свободный конец бумаги выпустите вправо из отсека на3-5 см координатной сеткой вниз, избегая появления складок;

·закройте крышку для бумаги С до щелчка;

112

· нажмите и удерживайте кнопку Rec, пока не убедитесь, что бумага движется без перекосов. В этом режиме печать не производится, работает только подача бумаги;

· резиновый валик и термоголовка, находящиеся в отсеке для бумаги, могут быть легко повреждены острыми предметами, поэтому при открытой крышке соблюдайте осторожность. Для очистки валика следует применять этиловый спирт.

10.2.4. Простейшие артефакты при регистрации ЭКГ

При записи на сигнал электрокардиограммы могут накладываться помехи, вызванные влиянием сети переменного тока, и помехи, вызванные непроизвольным сокращением мышц пациента. К некачественной записи кардиограммы приводят следующие артефакты:

1.Артефакты, связанные с движением кожи и мышечными сокращениями, – кардиограмма забивается помехами.

2.Резкое сжатие мышц приводит к убеганию пера за пределы ленты.

3.Плохой контакт между проводящим проводом и электродом, а

также с кожей пациента.

4. Оставление кардиографа с отключенными от электродов проводами при установке переключателя на«0» приводит при записи к опасным для пера резким его броскам.

5. Наводки от окружающих переменных токов и магнитных полей. Методы устранения сетевой помехи:

-сетевой кабель обязательно должен быть подключен к розетке, земляной контакт которой соединен с заземляющим контуром;

-проверьте состояние электродов и проводов кабеля пациента;

-проверьте качество контакта электродов и проводов с кожей пациента;

-проверьте расположение проводов кабеля пациента, удалив их как можно дальше от источников сетевых помех;

-переместите пациента на другое место;

-включите сетевой фильтр.

сокращением мышц пациента:

- измените положение пациента на более удобное и дающее возможность расслабиться;

113

10.3. Экспериментальная часть

Работу выполняют два студента. Один из них выполняет роль пациента, второй – оператора. Задание выполняется в полном соответствии

сописанием предыдущего раздела.

1.Подсоединить кабель «Пациент» к аппарату, затем тумблером G, расположенным на задней стенке аппарата, включить прибор.

2.После включения аппарата он сразу готов к работе, надо только убедиться в том, что индикатор Low voltage не светится(свечение

индикатора предупреждает о разряженности аккумуляторных батарей). Если индикатор светится, аппарат нужно подключить к сети по крайней мере на 1 час.

3.Проведите дезинфекцию электродов. Для чистки и дезинфекции электродов используйте раствор формалина. Чистку прибора также можно повести протиранием хлопчатобумажной салфеткой, смоченной 0,5% водным раствором нейтрального моющего средства.

4.После очистки кожи пациента нанесите электродный гель и наложите электроды на конечности и грудную клетку. Провода кабеля отведений подсоединяются к электродам в следующем порядке:

• красный (R) – к электроду на правой руке;

• желтый (L) – к электроду на левой руке;

• зеленый (F) – к электроду на левой ноге;

• черный (N) – к электроду на правой ноге;

• белый (С) – к присасывающемуся электроду на грудной клетке.

5.Ждите, когда аппарат начнет подавать звуковой сигнал с частотой сердечных сокращений пациента.

6.Установите нужное значение чувствительности (*1/4, *1/2, *1, *2), скорости движения бумаги и выберите нужное отведение до , тогокак нажатием кнопки Rec начнете регистрирование сигнала. Регистрирование прекращается повторным нажатием кнопки Rec.

7.Регистрирование можно производить и автоматически. В таком случае процесс надо инициировать нажатием кнопкиAuno. В этом случае необходимо вновь откалибровать прибор, повторно выполнив пункты 4 - 7.

114

Съемку произвести в первом стандартном отведен, измерения зубцов и длительности интервалов сделать только для наиболее удачной записи. Результаты измерения записать втабл. 10.1, руководствуясь при измерениях рис. 10.3.

Таблица 10.1

Запись результатов измерения электрокардиограммы и интервалов одного сердечного цикла

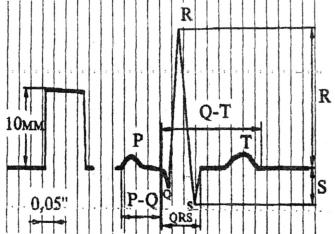

Рис. 10.3. Примерный вид

кардиограммы

Котчету представить:

•кардиограмму в первом стандартном отведении с обозначением всех зубцов;

•таблицу с результатами измерения высоты зубцов и длительности интервалов между ними.

Контрольные вопросы

115

мышцы (см.: «Медицинская и биологическая физика» (1996 г.), параграф

14.2).

6. Основные положения теории Эйнтховена.

116

Лабораторная работа № 11

ИЗУЧЕНИЕ БИОЛОГИЧЕСКОГО МИКРОСКОПА И МЕТОДОВ ИЗМЕРЕНИЯ МАЛЫХ ОБЪЕКТОВ

Цель работы: 1) научиться измерять размеры малых объектов с помощью микроскопа; 2) уметь вычислять полезное и практическое увеличения микроскопа.

Приборы и материалы: микроскоп, объект-микрометр, препарат для наблюдения.

11.1. Теоретическая часть

Биологический микроскоп – это оптический прибор для наблюдения малых объектов, невидимых невооруженным глазом. Знание микроскопа и его возможностей позволит студенту с пониманием использовать микроскоп в работе, решать вопрос о пригодности оптического микроскопа для данного исследования или необходимости перехода к электронной микроскопии.

11.1.1. Предел разрешения глаза

При рассмотрении невооруженным глазом объекта на расстоянии наилучшего зрения (S = 25 см) очень важен угол зрения bгл. Углом зрения называют угол между лучами, идущими от крайних точек предмета АВ в глаз через его оптический центр(рис. 11.1 а). При нормальном зрении предельный угол зрения равен примерно одной угловой минуте(bпред » 1¢),

что соответствует расстоянию между крайними точками предмета АВ = 0,075 мм, наблюдаемыми раздельно с расстояния наилучшего зрения:

АВ = S×tgbпред,

АВ = 25 см ´ 0,000291 = 0,007275 см = 0,07275 мм » 0,075 мм = 75 мкм.

Это расстояние обозначают Zгл и называют пределом разрешения глаза (Zгл =75 мкм). Если две точки предмета наблюдаются под углом bгл< bпред, то они сливаются, т.е. видны как одна точка. Если две точки наблюдаются под углом bгл > bпред, то они видны раздельно, т.е. видны две точки.

Здесь и далее имеется в виду нормальный глаз и расстояние наилучшего зрения S = 25 см.

117

11.1.2. Ход лучей в лупе (окуляре)

Часто для наблюдения мелких объектов пользуются одной линзой– лупой. При этом оптический центр глаза совмещается с задним фокусом лупы, а объект располагается ближе к лупе, ч м ее передний фокус

(рис. 11.1 б).

Создаваемое лупой мнимое, прямое, увеличенное изображение АВ находится на расстоянии наилучшего зрения25 см от оптического центра нормального глаза. Это мнимое изображение АВ является предметом, рассматриваемым глазом (рис. 11.1 б).

Для рассмотрения мелких структур глазом, как сказано выше, существенное значение имеет угол зрения, под которым виден предмет и в лупу bл, (рис. 11.1 б), и без лупыbгл (рис. 11.1 а). При этом вводится угловое увеличение лупы gл, равное отношению углов, или тангенсов этих малых углов, которые можно заменить отношением расстояний, указанных на рис. 11.1 а, б:

Рис. 11.1. Ход лучей при наблюдении объекта невооруженным глазом (а) и через лупу (б)

118

предельный угол зрения тот же, что и для невооруженного: bпред » 1¢.

Если лупа (вообще оптический прибор) увеличит угол наблюдения двух точек до значенияb больше предельного(bл > bпред), то две точки будут видны раздельно. Если это условие не выполняется, две точки сливаются, причем это не зависит от линейного увеличения лупы, каким бы большим оно ни было. Это следует из анализа рис. 11.1 б.

однако угол bл останется прежним, точки будут видны слитно.

Весьма интересно, что для нормального глаза при расстоянии до

глазом. Он состоит из двух систем толстых линз– объектива и окуляра, которые на схемах чертятся как тонкие линзы.

Объект АВ, наблюдаемый в микроскоп, располагается несколько дальше переднего фокуса объектива. Объектив создает изображение А'В' – увеличенное, действительное, обратное и немного ближе к окуляру, чем

119

окуляра. Поскольку оптический центр глаза совмещен с задним фокусом окуляра, то луч, идущий через задний фокус окуляра, идет в то же время через оптический центр глаза и, значит, идет, не преломляясь, до сетчатки, в точку В'".

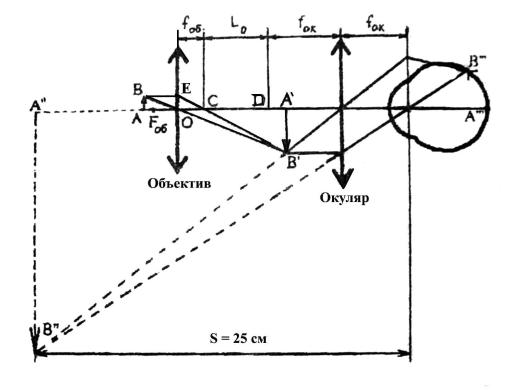

Рис. 11.2. Ход лучей в микроскопе

Поскольку глаз аккомодирует так, чтобы в этой точке '"Вбыло наилучшим образом сфокусировано изображение точки предмета, то все другие лучи, дающие изображение В'", преломляясь на главной плоскости глаза, идут в точку В'".

Можно построить также ход лучей в микроскопе с использованием побочных оптических осей, что дает то же самое(на рис. 11.2 эти оси не показаны).
