6. Создание плинтуса.

Откройте файл отделка.max.

1. Отключите видимость потолка и камер: щелкните правой клавишей мыши по потолку и камерам и выберите в контекстном меню команду HideSelection(Скрыть выделенное).

2. Перейдите на вид Top(Сверху). Разверните проекцию на всю рабочую область с помощью кнопки.

3. Включите привязку кнопкой на панели инструментов.

4. Перейдите на вкладку Create(создание) выбрать кнопкуSplines, ниже выбрать кнопкуLine.

5. По привязкам (высвечивающимся квадратикам) постройте по периметру в комнатах не замкнутые сплайны – это будет путь для наших будущих плинтусов, переименуйте.

6. Отключите привязки. Включите отображение всех окон .

7. На виде Leftпостроим сетку для будущего профиля плинтуса:

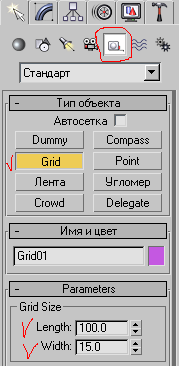

- на вкладке Create(создание) выберите кнопкуHelpers(вспомогательные объекты) и выберите тип объекта(Сетка), постройте сетку с длиннойLength- 100 мм и ширинойWidth- 15 мм, значения введите в поля свитка Параметры:

8. Включите привязку и, начиная с нижнего правого угла сетки, постройте замкнутый сплайн для профиля плинтуса, как показано на рисунке:

Точка начала рисования -

9. Отредактируйте сплайн с помощью вкладки Modify(Модификация)в режиме редактирования вершин. Когда сплайн будет готов, отключите привязки и удалите сетку.

10. Переместите сплайн так, чтобы он своей начальнойточкой совпал сначальнойточкой сплайн-пути, по которому «побежит» профиль, как показано на рисунке (профиль должен быть перпендикулярен стене!):

11. Выделите сплайн пути, по которому будет строиться плинтус.

12. Откройте вкладку Modify(Модификация), выберите из списка модификаторов модификаторBevelProfile, ниже в свитке Параметры щелкните по кнопкеPickProfile, щелкните по сплайну профиля:

13. Заполнить незакрытые поверхности плинтуса:

- выделите плинтус , откройте список модификаторов, выберите модификаторCapHoles:

!!! Каждому плинтусу копируйте свой профиль плинтуса или моделируйте новый, если в других комнатах дизайн отличается.
